Основные соотношения вентиляторов

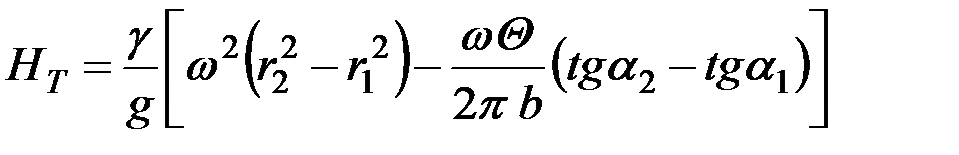

Величина теоретического напора Н_Т по уравнению Эйлера, несколько ранее получила такую зависимость (2)

.

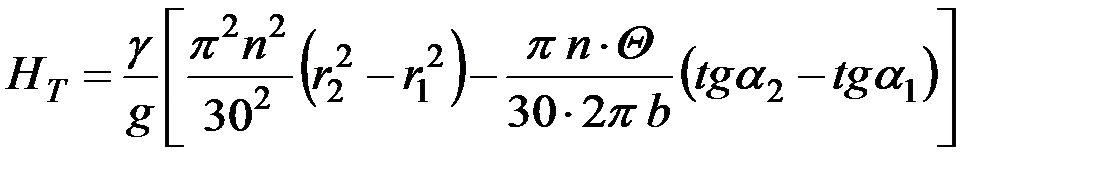

Если внести в уравнение значение

,

и разделить обе части уравнения на n².

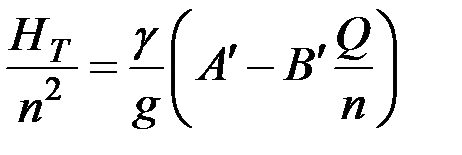

то можно получить

. (6)

Расход Q зависит от скорости воздуха Q = c × F, где F – площадь выходного окна вентилятора.

В свою очередь скорость воздуха с _{вых. канала} зависит от давления Н_Т

.

Тогда подставив в (6) получим

,

но это квадратное уравнение относительно , а его корень определяется значениями постоянных коэффициентов.

Значит - const для данного вентилятора. (7)

Поскольку , то

. (8)

Иными словами: расход воздуха Q пропорционален числу оборотов для всякого вентилятора.

Если вентилятор подает Q ₁ м3/сек при п ₁ мин^-1, то расход при п ₂ мин^-1 составит

; . (9)

Это 1-ое важное соотношение для вентилятора.

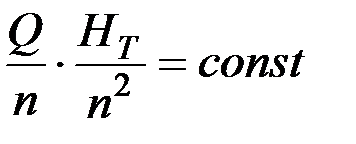

В соответствии с уравнением (7) = cons.,

значит

(10)

или принимая во внимание, что

. (11)

Это 2-ое важное соотношение.

Иными словами, давление (напор) на выходе вентилятора пропорционален квадрату оборотов крылача

; . (12)

Так как , то

, то есть . (13)

Это 3-е важное соотношение вентилятора.

Отсюда расход энергии пропорционален кубу оборотов

; . (14)
