Пример расчета основных параметров вентилятора методом подобия

Универсальные характеристики

Качественные характеристики. Качество потока в выходном канале характеризуется эпюрой скоростей с", в выходном канале, или графиком изменения скорости по сечению, или, наконец, графиком изменения средних относительных скоростей воздуха по ширине и высоте потока.

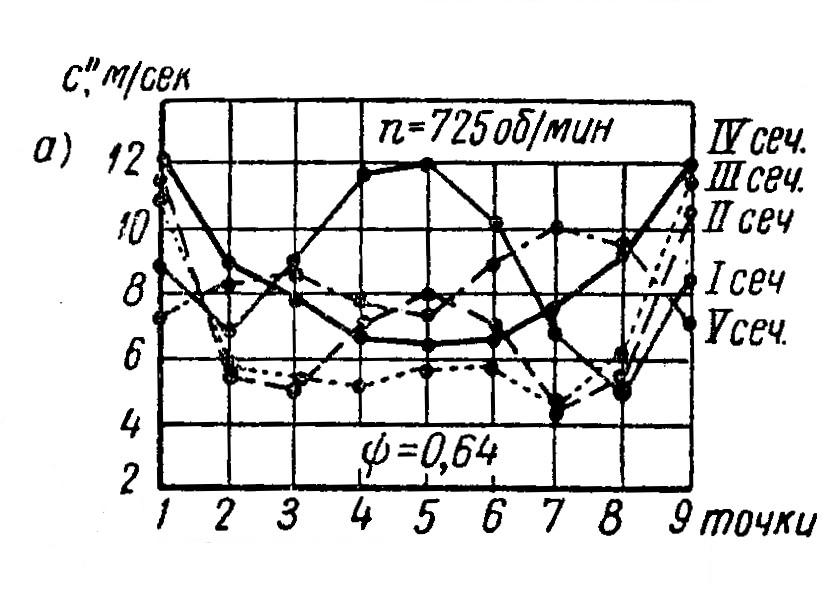

Рис. 12. Качественные характеристики вентилятора комбайна

Регулирование вентиляторов. В сельскохозяйственных вентиляторах регулирование работы осуществляется:

1. изменением числа оборотов лопастного колеса;

2. изменением размеров входных окон;

3. созданием добавочного сопротивления воздушному потоку с помощью регулируемых клапанов.

Допустим, что требуется определить параметры вентилятора зерноуборочного комбайна с пропускной способностью q = 6 кг/с, для которого необходимо обеспечить расход воздуха Q = 2м³/с, напор h = 478 Па.

Если для вентилятора-образца принять параметры комбайна с пропускной способность q = 3 кг/с, характеристика которого приведена на рис.

Для этого вентилятора параметры равны Q_окт = 1 м³/с; h = 239 Па; d = 0,57 м; b = 1 м; n = 725 мин^-1; N = 0,49 кВт.

Требуется определить соответствующие значения параметров проектируемого вентилятора Q_x; h_x; d_x; b_x; n_x и N_x.

Если учесть, что у подобных вентиляторов все линейные размеры пропорциональны, то

,

то первое из соотношений (21) можно представить в виде

, откуда . (22)

Из второго соотношения (21) следует

, (23)

поскольку , так как .

Если соотношение (22) возвести в квадрат и приравнять к правой части уравнения (23), то можно получить

, (24)

или после сокращений

, откуда

м.

Зная d и d_x можно определить коэффициент геометрического подобия

и затем все размеры проектируемого вентилятора, в частности

м.

Число оборотов крылача можно найти по уравнению (22)

мин^-1.

Потребляемая мощность по третьему соотношению (21) для серии подобных вентиляторов

кВт.

Литература

1. Б.Г. Турбин и др. Сельскохозяйственные машины. Л.: Машгиз. 1967.

2. Б.Г. Турбин. Вентиляторы сельскохозяйственных машин. Л.: Машиностроение. 1968.

3. Т.С. Соломахова. Центробежные вентиляторы, аэродинамические схемы и характеристики. М.: Машиностроение. 1980.

4. Н.П. Сычугов. Повышение эффективности функционирования семяочистительных машин путем совершенствования рабочих органов пневмосистем. Киров, Вятская ГСХА, 2006.
