Атлас Мурманской области

ПО

WI

Рис. 4.5. Размещение карт в атласе: а— на титуле; б— развороте; в—

обороте листа

Это отражается даже на главном источнике для создания общеге­ографических атласов — Международной карте масштаба 1:1 000 000. Дополнительные источники — генеральные карты конкретных стран. Источники для общегеографических атласов хранятся цент­рализованно (например, в отделе справочно-картографической службы Производственно-картографического объединения «Кар­тография» и в соответствующем отделе ВТУ).

Источники для тематических атласов подбираются авторским и редакторским коллективом для каждого раздела и отдельных карт индивидуально. Для этого изучаются научные архивы и ведомственные материалы различных организаций и учреждений, систематизируются результаты исследований в отраслевых институтах. Подбор источни­ков — очень ответственная часть работы над тематическим атласом, она находится под особым вниманием Редакционной коллегии.

7. Для проектируемого атласа разрабатываются типовые компо­новки разворотов и оборотов с четкими указаниями по размещению заголовков карт, контуров картографируемой территории в разных масштабах, карт-врезок, дополнительных карт и графиков (рис. 4.5).

Практическая картография владеет большим набором приемов подготовки компоновок карт. Важно их творчески применить или модифицировать с таким расчетом, чтобы типовых компоновок было минимальное количество, но они позволяли разместить в атласе карты планируемых масштабов с соблюдением логической последовательности.

Типовые компоновки прилагаются к программе атласа в гра­фической форме, обычно в уменьшенном виде. Их содержание: рамка карты принятого для данного атласа вида, контур картогра­фируемых территорий, размещение дополнительных карт, карт-врезок и т.д. (рис. 4.6).

При разработке типовых компоновок общегеографических ат­ласов возникает вопрос нарезки. Например, включение в изобра­жение материков определенной части океанов с островами; со­ставление единой карты для ряда стран; включение «сопредельной 106

территории» на карту «своя страна»; допущение перекрытий изображения на разных картах и т.д. Нарезка карт в тематических атласах решается более четко при разработке компоновок раз­воротов и оборотов листов.

8. Математическая основа — один из основных признаков системности карт в атласе. Обычно в атласе соблю­даются соответствующие регламенты, т. е. используется минимальное количе­ство преимущественно кратных масш­табов, минимальное количество про­екций. Однако конкретные условия за­ставляют определять масштабный ряд и набор проекций индивидуально для каждого атласа.

Масштабный ряд атласа учитывает:

♦ использование одного масштаба ^Рис-⁴-*»- Пример типовой для сопоставимых территорий компоновки листов атласа (по рангу, например, для мате­риков; по площади, например, для физико-географических районов; по значимости, например, для государств);

♦ использование наиболее крупного масштаба для «своей» тер­ритории;

♦ уменьшение масштабов в отдельных случаях (неодинаковая изученность, основные или дополнительные темы, графи­ческая нагруженность карт).

Масштабный ряд определяется согласованно с выбором раз­мера атласа и разработкой типовых компоновок. В результате в ат­ласе может использоваться до 10 разных вариантов. Например, в Атласе Алтайского края:

♦ на развороте (две страницы Атласа) размещается карта Края 1:1 500 000 и одна-три дополнительные карты масштаба 1:5 000 000;

♦ на обороте (одна страница Атласа) — карта Края масштаба 1:2 000 000 или равнинная часть в масштабе 1:1 500 000, или — две карты Края в масштабе 1:5 000 000, или — три карты Края в масштабе 1:4 000 000 (вертикальная компоновка); или — четыре карты Края масштаба 1:4 000 000 (горизонтальная компоновка); или — шесть карт Края в масштабе 1:6 000 000. Итого — пять масштабов карт и 10 компоновок.

Проекции для карт подбираются из числа наиболее используе­мых или модифицируются применительно к конкретным услови­ям. Иногда проекции рассчитываются заново. Размер и конфигура­ция картографируемой территории, положение относительно сто­рон света, предполагаемый круг решаемых по картам атласа задач — это основные мотивы выбора проекций. Обычно во вводном разде­ле атласов присутствует соответствующая справка, иногда — с ви­дом используемых сеток, с системой изокол и рекомендациями по измерениям площадей, длин, углов.

Размеры атласа, вид типовых компоновок, масштабы карт и используемые проекции — все это находится в тесной взаимосвя­зи. Поэтому их выбор для конкретного атласа проводится согласо­ванно. Часто выполняются соответствующие эксперименты, поз­воляющие прийти к оптимальным решениям.

Список карт занимает центральное место в программе атласа. Именно он в полной мере отражает содержание атласа, его науч­ную и практическую направленность. Список карт не может быть бессистемным, он всегда строится по принятой для данного атла­са логической схеме: разделы атласа и их последовательность, на­боры карт в разделе и их последовательность. Список карт раскры­вает структуру атласа, т. е. последовательно освещает отображае­мые темы, объекты и явления картографируемых территорий. В программе выдерживается принцип: от общего к частному, от основных характеристик к дополнительным, от отражения факто­ров к выводам. И все это с учетом размера, компоновок и матема­тической основы создаваемого атласа.

В общегеографических атласах на первый план выступает прин­цип от общего к частному (от карт Вселенной к картам мира, материков и океанов, регионов и стран). Разночтения возникают уже при размещении карт материков и океанов (какова их после­довательность; почему первый обычно идет карта Европы и т.д.). Еще больше вопросов встает при выделении отдельных регионов, тем более при построении этих карт в разных масштабах. Вопросы возникают и при отнесении островов к тем или иным материкам, и при крупномасштабном выделении отдельных регионов и т.д. Таким образом, логика построения последовательного списка карт должна быть обоснована (рис. 4.7).

В тематические атласы при разработке последовательности списка карт на первый план выходят два признака: сопоставимая полнота изображения разных элементов и размещение карт в ло­гической последовательности, отражающей взаимосвязь и взаи­мообусловленности различных явлений. 108

Рис.4.7. Сборный лист из Атласа мира. Нарезка листов и масштабы карт на Южную Америку атласа, но и типом карт по карт природы обычно соот-

В атласах природы (или в разде­лах природы комплексных атласов) эти вопросы в значительной степе­ни решены. Полнота отражения от­дельных элементов достигается не только объемами соответствующих разделов, но и сочетаниями карт с разным уровнем обобщения матери­ала, учитывающим специфику кар­тографируемого явления (например, для отражения климата нужен оп­ределенный набор аналитических карт отдельных характеристик, а для отражения почвенного покрова ча­сто достаточна одна синтетическая карта). Таким образом, содержание разделов и их компоновка решают­ся совместно, а относительная пол­нота отражения различных компо­нентов может характеризоваться не только количеством карт и страниц сложности их построения.

Последовательность размещения ветствует характеру и выраженности основных природных связей. В большинстве случаев это следующий порядок: геология, рель­еф, климат, воды, почвы, растительность, ландшафты. Но поря­док может и нарушаться в связи с конкретными природными ус­ловиями: иногда карты рельефа предшествует геологическим (на­пример, в Атласе Сахалинской области, 1967). Но особенно четко местные особенности прослеживаются в порядке размещения карт определенной тематики внутри разделов.

В атласах социально-экономического содержания списки карт и последовательность их размещения отработаны недостаточно. Мож­но сказать, что каждый атлас в этом отношении оригинален. Тео­ретически рекомендуется размещать карты населения, затем хо­зяйства и связей, затем социального и культурного обслуживания. Но отклонений от общего правила много: меняются местами кар­ты населения и хозяйства, а карты социально-бытового содержа­ния следуют за картами населения.

Программа атласа включает не только списки карт в их логи­ческой последовательности, но и приводит краткое описание их содержания. При этом в общегеографических атласах обращается внимание на особенности местности, которые следует учесть при

составительских работах, а также указываются дополнительные то­пографические источники для данной карты.

В тематических атласах название каждой карты сопровождается кратким описанием ее содержания, перечнем источников и обо­снованием картографических приемов.

Для иллюстрации содержания программ атласа приведены пос­ледовательные списки карт общегеографического «Географичес­кого атласа России», комплексного научно-справочного Атласа Алтайского края и учебно-краеведческого Атласа Мурманской об­ласти, 1971.

Таблица 8

Географический атлас России

(для широкого использования)

Разделы	Отдельные регионы
Вводный: физическая карта федеративное устройство население народы религии карта часовых поясов масштаб 1:15 000 000
Общегеографический: Европейская часть России (в це­лом, Север, Северо-Запад, За­пад и Центр)	Карелия, район С.-Петербурга, Калининградская область, Под­московье, «Золотое кольцо Рос­сии», Верховье Волги
Поволжье (Среднее, Нижнее)	Район Н.Новгорода, Куйбышевс­кое влхр. дельта Волги
Северный Кавказ	Север, восток
Средний и Южный Урал	Район Екатеринбурга, Южный Урал
Западная Сибирь (в целом, юго-запад)	Район Салехарда, район Сургута
Алтай	Кузбасс
Восточная Сибирь (северо-запад, северо-восток, юго-запад)	Район Норильска, район Иркутска
Забайкалье	оз. Байкал, район Красноярска, Братское и Усть-Илимское вдхр.
Дальний Восток
Чукотка	Район Магадана
Приамурье

Окончание табл. 8

Приморье	Южное Приморье
Сахалин, Курильские о-ва
Арктика
Масштабы региональных карт 1:7 500 000, 1:5000000, 1:2 500 000	масштабы 1:500 000, 1:000 000
Карты городов масштабы 1:100 000	Москва, С.-Петербург, Н.Новго­род, Казань, Самара, Волгоград, Ростов-на-Дону, Пермь, Уфа, Екатеринбург, Омск, Челябинск, Новосибирск, Красноярск, Ир­кутск, Хабаровск, Владивосток

Таблица 9

Атлас Алтайского края

(комплексный, научно-справочный)

Раздел	Подраздел	Карты
I. Вводный	Общие черты природы, на­селения и хо­зяйства	Местоположение Алтайского края, общеге­ографическая карта, история экономичес­кого развития, история революционного движения, политико-административная, история географических исследований
II. Природ­ные усло­вия и ре­сурсы	II. 1. Геофизи­ческие карты	Магнитных аномалий, магнитное склоне­ние, аномальные силы тяжести, мощнос­ти базальтового вулканогенно-осадочного и гранитного слоя
II.2. Геологи­ческое строе­ние и ресурсы недр	Геологическая, строение палеозойского фундамента, тектоническое районирова­ние, новейшая тектоника, четвертичные от­ложения, полезные ископаемые, гидроге­ологическая, подземные воды для хозяй­ственных целей, инженерно-геологическая, основные водоносные горизонты
П.З. Рельеф	Гипсометрическая, глубина расчлененно­сти рельефа, густота расчленения релье­фа, углы наклона, экспозиция склонов, геоморфологическая, овражность
11.4. Климати­ческие усло­вия и ресурсы	Метеорологические станции, суммарная солнечная радиация, активная радиация за вегетационный период, прямая радиа­ция (январь, июль), количество дней

Продолжение табл. 9

		солнечного сияния, число дней без Сол­нца (апрель—октябрь); температура воз­духа и почвы, ветер, средний из абсолют­ных минимумов температуры воздуха, средняя продолжительность и средняя температура воздуха отопительного пери­ода, продолжительность периодов с ус­тойчивой температурой воздуха выше 0°,+5°, +10°, средние даты перехода тем­пературы воздуха через 0° и через +10°, средние даты последнего и первого замо­розков, продолжительность безморозно­го периода, вероятность опасных замороз­ков, количество осадков, число дней с осадками, разность осадков и испарения, средние запасы воды в метровом слое почвы, даты образования снежного по­крова, высота и продолжительность снеж­ного покрова, повторяемость засух, пыль­ные бури, грозы, град, гололед, измо­розь, климатическое районирование, медико-санитарное районирование, агро­климатическое районирование, райони­рование для целей строительства
Н.5. Оледене-	Современное и древнее оледенение, глав-
	ние и лавины	ные узлы современного оледенения, типы ледников
II.6. Поверхно-	Гидрологические станции и посты, гидро-
	стные воды и	графическая карта, относительная густо-
	ресурсы	та речной сети, водосборные бассейны, годовой сток и коэффициенты вариации годового, стока, водность основных рек, максимальный и минимальный сток, внутригодовое распределение стока, сток различной обеспеченности, испарение с водной поверхности, уровни рек, павод­ки и половодья, ледовый режим рек, ми­нерализация и химический состав вод, температура речных вод, мутность рек и сток взвешенных наносов, загрязненность вод, водные ресурсы и их использование, гидрогеологические ресурсы, гидрологи­ческое районирование

Продолжение табл. 9

		о
	i И.7. Почвы и	Почвенная карта, запасы и распределение
	земельные ре-	гумуса в почвах, кислотность и карбонат-
	сурсы	ность почв, содержание доступных расте­ниям форм азота, фосфора и калия; со­держание микроэлементов, типы засоле­ния и уровень залегания солевого горизонта, агропроизводственная группи­ровка почв, ветровая и водная эрозия
И.8. Мелиора-	Мелиорация солончаков и засоленных
	ция земель	почв, противоэрозионные мероприятия, водная мелиорация, комплексные агроме­лиоративное районирование
И.9. Раститель-	Карта растительности, геоботаническое
	ный покров и	районирование, естественные кормовые
	растительные ресурсы	угодья, дикорастущие полезные растения
11.10. Живот-	Териогеографическая карта, животные-
	ный мир и	вредители сельского и лесного хозяйства,
	его ресурсы	орнитогеографическая карта, рыбы, зем­новодные, пресмыкающиеся, насекомые, комплексы животных—носителей инфек­ций, пушнина и дичь, животные ресурсы
11.11. Ланд-	Ландшафтная карта, физико-географичес-
	шафты и фи-	кое районирование, естественные сезоны
	зико-геогра-	и подсезоны, сезонная динамика ланд-
	фическое рай­онирование	шафтов
11.12. Феноло-	Пункты фенологических наблюдений,
	гия	виды наблюдений, длительность наблю­дений
11.13. Геохимия	Ландшафтно-геохимическая карта, типы
	ландшафтов	биологического круговорота, биологичес­кая продуктивность
11.14. Оценка	Оценка природных условий для промыш-
	природных	ленности, городского строительства, для
	условий для	проектирования дорог, для гидротехни-
	народного хо-	ческого строительства, для целей сельс-
	зяйства и ох-	кого хозяйства, для орошения, для лес-
	раны природы	ного хозяйства, охрана природы и при­родных ресурсов

8 - 6865

Продолжение табл.

Продолжение табл. 9

1
	11.15. Оценка природных ус­ловий для жиз­ни и здоровья населения	Оценка природных условий жизни насе­ления, медико-географическое райониро­вание, природные предпосылки для рас­пространения ряда болезней
III. Произ­водитель­ные силы и подго­товка кад­ров	III. 1. Населе­ние и трудо­вые ресурсы	Формирование населения по периодам, людность населенных пунктов, плотность сельского населения, густота сельских на­селенных пунктов, рождаемость, смерт­ность, естественный прирост, соотноше­ние естественного и механического при­роста, размер и состав семьи, основные направления миграций, прирост и убыль населения, половозрастная структура го­родского и сельского населения, нацио­нальный состав населения, этнические территории, трудоспособное население, занятость по отраслям народного хозяй­ства, уровень образования, историко-ге-нетические типы населения, типы внут­рихозяйственных расселений, производ­ственно-функциональные типы поселений, экономико-географическое положение городских поселений, плот­ность населения в населенных пунктах, перспективы расселения на 1980 год
III.2. Наука и подготовка специалистов	Научные учреждения, проектные органи­зации, высшие и средние специальные учебные заведения, профессионально-тех­нические училища, распределение моло­дых специалистов, прибытие специалис­тов в Край
IV. Хозяй­ство	IV. 1. Промыш­ленность	Электроэнергетика, производство и по­требление энергии, промышленность в ди­намике, химическая промышленность, сельскохозяйственное машиностроение, пищевая промышленность, сахарная, мас-лосыродельная и молочная, мясная, рыб­ная, мукомольная, легкая, текстильная, швейная, кожевенно-обувная, лесная и деревообрабатывающая, целлюлозно-бу­мажная, местная; районные и внутрирай-

		онные связи разных направлений; типы промышленных пунктов, узлов и районов
IV.2. Строи-	Капитальные вложения в строительство,
	тельство и	жилищное строительство, мощность стро-
	строительная	ительных и проектно-изыскательских
	индустрия	организаций, основные строительные фонды, занятость в строительстве, сезон­ность работ, строительные материалы, стоимость строительства, узлы сосредото­ченного строительства, месторождения строительного сырья
Г/. 3. Сельское	Земельные угодья, структура угодий, рас-
	хозяйство	паханность территории, доля естественных кормовых угодий, размеры пашен, земле­пользование и сельскохозяйственные орга­низации, численность занятых в сельском хозяйстве, основные производственные фонды; энергообеспеченность, механиза­ция, электрификация работ, энерговоору­женность труда; сельскохозяйственные культуры, яровая пшеница — доля в с/х, сорта, удобрения, условия производства, основные фенофазы и этапы органогене­за; урожайность, себестоимость; озимые рожь и пшеница — условия произрастания, фенофазы и этапы органогенеза, ячмень, овес; зерновое хозяйство, производство зерна; сахарная свекла — условия произ­растания, урожайность, удобрения, фено­фазы и этапы органогенеза; масличные культуры, овощные культуры и картофель; сады и ягодники; кукуруза; кормовая база; плотность и структура поголовья скота; крупный рогатый скот, породное райони­рование; свиноводство; овцы и козы, пти­цеводство; содержание скота; производство мяса; молочное производство; товарное пчеловодство; прудовое рыбоводство; сель­скохозяйственное использование земель; природные типы земель; типы сельскохо­зяйственных предприятий; типы организа­ции территории, сельскохозяйственные районы

Продолжение табл. 9

	Г/.4. Лесное хозяйство IV. 5. Торговля IV.6. Транс­порт	Леса, лесистость, кедровые леса, лесоуст­ройство, лесное хозяйство, преобладаю­щие породы леса, производительность ле­сов, запасы, естественное возобновление, лесные промыслы, охрана лесов Экспорт товаров, типы торговых центров, оптовые базы, товарооборот, розничная торговля Общетранспортная карта, транспортно-экономические связи, грузонапряженность железных дорог, грузооборот, пассажирс­кие потоки, пассажирское сообщение; ав­тотранспортные связи, интенсивность движения, потоки зерна и стройматериа­лов, грузонапряженность дорог, средняя дальность перевозок, автобусное сообще­ние: движение грузов и почты на воздуш­ных линиях, пассажирское сообщение; речной транспорт, грузооборот портов, пассажирское сообщение; международные транспортно-экономические связи: ввоз и вывоз
V. Обще­ственное обслужи­вание на­селения	V.I. Народное образование	Общеобразовательные школы, число уча­щихся в 7-10 классах, школы рабочей и сельской молодежи, число преподавателей на 1000 учащихся, интернаты и пансио­наты
V.2. Культура и искусство	Радиовещание и телевидение, периодичес­кая печать, театры и клубы, число мест в клубах на 1000 жителей, кинофикация; библиотеки, число книг на 1000 жителей
V.3. Здраво­охранение	Лечебно-профилактические учреждения, число больничных коек на 1000 жителей, медицинский персонал, численность ме­дицинского персонала на 10 000 жителей, посещение больниц на 10 000 жителей, эк­стренная помощь, оздоровительные уч­реждения, детские учреждения
V.4. Бытовое обслуживание	Торговые предприятия, товарооборот в торговле; общественное питание, товаро­оборот, число посадочных мест; предпри-

Окончание табл. 9

		ятия бытового обслуживания, товарообо­рот: жилой фонд, обеспеченность жиль­ем, благоустройство жилья; предприятия связи и сберкассы, число международных телефонных разговоров, число вкладчиков сберкасс и размеры вкладов; главные цен­тры обслуживания, районирование по ка­честву обслуживания; краеведение и ту­ризм
VI. Общая характерис­тика эко­номики Края	VI. 1. Общеэко­номическая характеристи­ка региона	Общеэкономическая карта: уровень эконо­мического развития территории, особен­ности ее заселения, прогнозное экономи­ко-географическое районирование

Таблица 10

(комплексный, популярный)

Раздел	Подраздел	Карты
Вводный раздел		Административная, физическая
Природа	Геология	Геологическая карта, тектоника, четвер­тичные отложения, гшгоогеология
Рельеф	Геоморфологическая карта
Климат	Комплексная карта: осадки, температура воздуха, ветер. Солнечная радиация; даты перехода температуры воздуха через -5^е, 0°, +5", +10° (весна и осень); температура воздуха и осадки по сезонам; безморозный период, снежный покров, заморозки
Воды	Водоносность рек, сток, гидроэнергоре­сурсы; гидрохимическая карта; ледовые явления; озера; Баренцево и Белое моря (батиметрия, замерзание, течения)
Почвы	Почвенная карта
Раститель­ность	Карта растительности

Окончание табл. 10

	Фенология	Прилет птиц, зеленение березы, созрева­ние лесных ягод
Зоогеография	Охотничье-промышленные звери и пти­цы; рыбы внутренних водоемов, районы обитания морского зверя; район промыс­ла рыбы и зверя; сельдь; миграция рыб
Ландшафты	Ландшафтная карта
Население		Этапы заселения, людность населенных пунктов, размещение городского и сель­ского населения, коренные народы; за­нятость населения, динамика населения, производственно-функциональные типы населенных пунктов, миграции
Экономика	Промышлен­ность	Экономическая карта; промышленность горнодобывающая и металлургическая, строительная, лесная и деревообрабаты­вающая, энергетика
Сельское хо­зяйство	Земельные угодья и посевные площади, животноводство, оленеводство; сельско­хозяйственные предприятия
Транспорт	Виды транспорта, экономические связи
Обслужива­ние насе­ления	Образование	Высшие и средние специальные учебные заведения
Культура	Библиотеки, музеи, театры, кинотеатры, клубы
Здравоохране­ние	Медико-географическое районирование на ландшафтно-геохимической основе
Туризм	Туристическая карта; схемы маршрутов

Таблицы 8, 9, 10 показывают, что комплексные атласы в зави­симости от своего назначения имеют совершенно разное по глу­бине проработки отдельных тем содержание. В учебно-краеведчес­ком Атласе Мурманской области для полной характеристики тер­ритории на 33 с. атласа размещены 84 карты, в научно-справочном Атласе Алтайского края — на 309 с. помещено 477 карты. При боль­шом объеме, сложности тематики и детальности карт значение всесторонней проработки списка карт атласа на стадии проекти­рования возрастает. Исключение хотя бы одной характеристики резко нарушает тематическую полноту атласа.

Большое значение в программе атласа имеет работа с текстом. Текст в атласе не играет самостоятельной роли, он является есте­ственным дополнением к картам, его содержание обязательно ого­варивается в программе.

В общегеографических атласах может присутствовать краткая гео­графическая справка о местности: ее положение, физико-геогра­фические и политико-административные особенности, главные объекты, населенные пункты, дороги и др.

В тематических атласах, особенно научно-справочного направ­ления, текст дается в развернутом виде. Обычно он состоит из двух частей: описание явления и комментарии к картам. Описание содер­жит характеристику особенностей размещения элемента природы или отрасли хозяйства; объяснение закономерностей территориаль­ного распределения, тенденций и перспектив развития. Особое вни^ мание обращается на взаимосвязь явлений и динамические аспекты. Описание часто дополняется схемами, графиками и диаграммами.

В программах научно-справочных атласов обосновывается выб­ранный научный подход к картографированию отдельных явле­ний, даются рекомендации по использованию классификаций от­дельных явлений.

Комментарии к картам содержат сведения об источниках и сте­пени изученности явления на момент создания атласа, т. е. позво­ляют оценить достоверность карт. Дается также краткая характери­стика выбранных показателей и картографических приемов с уче­том взаимосвязи явлений. Кратко описываются методы составления карт и методы практического их использования, особенно ориги­нальных, впервые составленных.

Большинство атласов содержит указатель географических назва­ний. Его объем, принципы построения и размещение (в конце атласа, в отдельном приложении) также оговариваются в программе атласа.

Внутреннее и внешнее оформление атласа определяется при сум­мировании всех требований программы атласа, четко указывается формат с учетом типовых компоновок листов и размером обложки (папки).

Единое оформление атласа закрепляет его структурные осо­бенности:

♦ вводные листы — титульный лист, пояснительная записка, редакционная коллегия, авторско-составительский коллектив и т.д. (иногда последние сведения переносятся в конец атласа);

♦ титульные листы разделов;

♦ оформление разворотов и оборотов (поля, градусная сетка, масштабы карт, названия карт и т.д.);

♦ переплет или папка;

♦ характер печати. При полиграфическом способе — характе­ристика бумаги, количество печатных листов, односторон­няя или двухсторонняя печать, среднее количество красок. При компьютерном воспроизводстве — соответствующие тех­нические данные;

♦ размещение текста (в начале или конце соответствующих разделов, или — целиком — в конце атласа, или — в от­дельном приложении и т.д.).

Подытоживает работу этапа проектирования атласа создание его макета.

Макет атласа передает его общий вид. Макет готовится в нату­ральную величину с размещением титульных листов, вводного текста, полных наборов компоновок страниц разделов (и каждой карты), размещением текста и приложения. Обычно он комплек­туется из типовых компоновок с названием карт.

При подготовке макета атласа окончательно уточняется пере­чень карт и последовательность их размещения, названия разделов и отдельных карт, компоновки и масштаб каждой карты, разме­щение карт-врезок и внешнее оформление атласа в целом. Искус­ство подготовки макета атласа состоит в том, чтобы, не нарушая установленной последовательности размещения карт в атласе, мак­симально использовать возможности формата атласа.

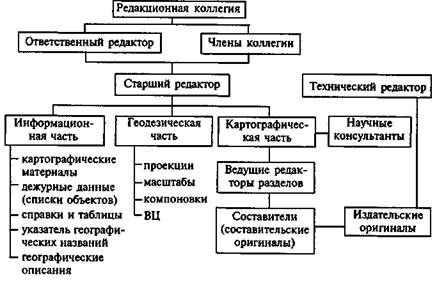

Схема организации создания атласов

Программа и макет атласа рассматриваются и утверждаются Редакционной коллегией. В дальнейшем они являются документа­ми, обязательными для исполнения при проведении этапа соста­вительских работ.

На этапе проектирования атласов рассматривается и закрепляет­ся организационно весь последующий процесс работы над произве­дением. Сложность работы видна, например, из принципиальной схемы организации создания общегеографического атласа [5].

Несмотря на достаточную определенность содержания Програм­мы атласов, унифицированных правил ее написания нет. В каче­стве иллюстрации приводим краткое содержание трех программ.

Программа Атласа Офицера [5]

I. Общие положения (назначение атласа, виды работ с ним; об­щее содержание; современность произведения).

II. Структура и компоновка атласа. Математическая основа карт (издание в 2-х томах: атлас и приложение; формат и объем атласа; общий принцип размещения карт по разделам; выбор масштабов и проекций; типовые компоновки листов).

III. Содержание атласа (список карт по разделам; описание содер­жания карт одного территориального охвата и масштаба; взаимо­связь между содержанием общегеографических карт; тематика специальных карт; раздел военно-исторических карт; объем и содержание текстового приложения; особенности подачи ин­формационного материала в таблицах, графиках, описаниях).

IV. Картографические источники, условные обозначения, технология работ (перечень и анализ картографических, литературных и иных источников; требования к построению системы условных знаков общегеографических карт, карт специального содержания и во­енно-исторических; технологические требования к графическому и цветовому виду карт атласа, особенности двухсторонней печати).

V. Организационные вопросы (назначение редакционной коллегии и разработка Положений о ее функциях; организация сквозно­го редакционного и технического руководства составлением, подготовкой к изданию и изданием карт атласа).
