Общегеографические атласы




Географические основы составления карт атласов

Составление мелкомасштабных и сверхмелкомасштабных карт атласов требует разработки особых методов. Настольное использо­вание позволяет насытить карты атласов максимальной информа­цией. Точность, достоверность и правдоподобие изображения — неразрывные черты любой карты. Но если в крупных и средних масштабах на первом плане точность, то в мелких — правдоподо­бие, т. е. соответствие сильногенерализованного изображения ре­альной местности. Вьщеление главных черт местности и отражение ведущих характеристик явлений — это большая географическая задача. При создании общегеографических и тематических атласов она решается по-разному.

Общегеографические атласы состоят из территориальных серий мелкомасштабных карт, содержание которых давно устоялось. Это — видимые черты местности: береговая линия морей и океанов, реч­ная и озерная сеть, рельеф суши и морского дна, населенные пункты, пути сообщения, отдельные элементы растительности.

При составлении карт общегеографических атласов решаются следующие вопросы:

♦ определение согласованных приемов генерализации по всем элементам содержания для карт всего масштабного ряда и с учетом особенностей конкретных территорий;

♦ выбор единой системы условных обозначений;

♦ согласование содержания карт разных масштабов и для раз­ных регионов;

♦ разработка единого штрихового и красочного оформления карт атласа.

Общегеографические атласы делятся на разделы по террито­риальному принципу. Составительские работы курируют редакто-


ры разделов. В отдельных случаях для сложных по содержанию карт могут быть назначены свои редакторы. При необходимости редактор раздела привлекает к работе научных консультантов. Рабочий редак­торский коллектив готовит соответствующие документы — редакци­онные указания, редакционные планы и т.д., в которых конкрети­зирует общие установки программы атласа. Конечно, как бы ни были они детальны, невозможно предусмотреть все составительские ню­ансы и дать ответы на все возникающие в процессе работы вопросы. Поэтому составление карт никогда не выполняется механически, в нем всегда есть элемент творчества. Естественно, что чем сложнее атлас, тем больше возникает составительских вопросов.

Общегеографический атлас — произведение настольного пользо­вания. Его компактность, удобство в использовании и справочная ценность порождают желание максимально использовать площадь карты для нанесения объектов местности. Определение максимально допустимой нагрузки карт — очень сложная и в технологическом, и в психологическом отношении задача. Успешное совместное ре­шение информативности и читаемости карт атласа во многом оп­ределяет его качество.

Анализ изданных общегеографических атласов свидетельству­ет, что объем составительских работ для карт различного террито­риального уровня (и, следовательно, разных масштабов) не оди­наков. В атласах мира на долю карт мира приходится не более 10% общего объема составительских работ, на долю конкретного мате­риала (материк в целом и регионы) от 10% до 30%, на долю карт «своя страна» — до 20%. Отсюда неизбежность составления карт в разных масштабах [13].

Для определения оптимальных приемов генерализации по всем параметрам (масштабы карт, природные и экономические особен­ности местности, территориальные уровни картографирования, объединение источников разной детальности) выполняются экс­периментально-составительские работы. Эксперименты нужны и для решения многих вопросов обеспечения сопоставимости карт атласа. Например, элементы какого уровня (реки, населенные пунк­ты и др.) должны присутствовать на всех картах независимо от мас­штабов и особенностей конкретной местности; какие элементы содержания и в каких случаях должны иметь приоритет при гра­фических трудностях составления карт; необходима ли одинаковая детальность (и одинаковые масштабы) для карт определенного тер­риториального уровня (материки, океаны, государства) и т.д.

Эксперименты служат единообразному выполнению состави­тельских работ. Готовятся образцы карт. Образцы карт имеют це-

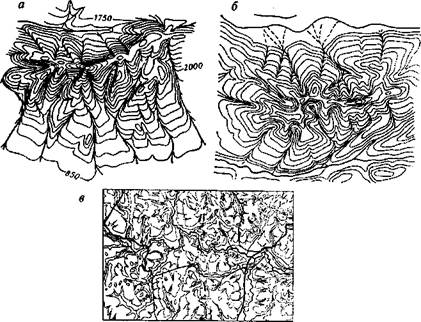

Рис. 5.1.1. Образцы рисовки рельефа на мелкомасштабных картах

атласов:

а — высокогорье; б — сильно расчлененное среднегорье; в — равнинный овражно-балочный рельеф

лью полное моделирование содержания карт атласа в соответствии с редакционными документами, которые и конкретизируются в процессе экспериментов (рис. 5.1.1).

Это настоящий опытный полигон для совместной работы ре­дактора, составителя и научного консультанта. Образцы составля­ются на основе современных топографических карт (при созда­нии атласов широкого назначения на основе карт научно-спра­вочного атласа). Учитываются материалы статистики (население), данные территориально-административных справочников после­днего выпуска (названия и категория населенных пунктов), ве­домственные материалы (дорожное и гидротехническое строитель­ство и т.д.). При создании образцов карт устанавливаются количе­ственные нормы генерализации (нормы и цензы отбора элементов по количественным показателям и по значимости). Поэтому для создания образцов выбираются участки территории с наиболее ярко выраженными особенностями природных и социально-эко­номических явлений, а также районы с неодинаковой топогра­фической изученностью.


Для побережий образцы создаются на участки с разным гене­тическим типом берегов; для гидрографической сети — на участки с очень густой и максимально разреженной речной сетью, а также на заозеренные территории. Для рельефа готовятся эталоны рисов­ки горизонталями рельефа различного происхождения (типы гор­ных систем, макроформы среднегорья, макро- и мезоформы рав­нинных территорий). При этом особое внимание обращается на отражение основного рельефообразующего процесса и на нераз­рывную связь рельефа местности с речной и озерной сетью.

Но главные трудности связаны с характером заселенности ме­стности. Здесь важно учесть не только скопления населенных пун­ктов на единицу площади, но и традиционные для каждой мест­ности поселения. При этом необходимо устанавливать не только нормы генерализации, но и определить шкалу населенных пунк­тов (качественные и количественные градации). Обычно отрабаты­ваются участки с преобладанием крупных городов; средненаселен-ные участки с более или менее равномерным размещением одно­типных населенных пунктов; слабонаселенные участки, в которых населенные пункты сосредоточены в определенных районах (вдоль побережья, на реках, на определенном высотном уровне и т.д.).

Объем работы над образцами карт общегеографического атласа различен в зависимости от сложности самого атласа. Но он необхо­дим даже при создании достаточно простого произведения. Без этого невозможно представить общий вид карт атласа и объединить в ат­лас карты на различные территории проектируемого масштабного ряда. Иногда вместо составления образцов карт возможен подбор уже изданных карт (участков карт), на которых составительские воп­росы в соответствии с назначение атласа решены удачно.

Известно, что первичными источниками для создания карт атласов служат листы Международной карты масштаба 1:1 000 000 и отечественной карты масштаба 1:1 000 000 на территорию Рос­сии и стран СНГ, а также топографические карты последних изда­ний. При отработке образцов карт одновременно решается вопрос совмещения легенд карт разных стран. Это особенно касается клас­сификации населенных пунктов по их людности и типу построе­ний. Хорошим единым источником для многих общегеографичес­ких атласов является Международная карта масштаба 1:2 500 000, где вопросы объединения национальных классификаций элемен­тов содержания общегеографических карт в значительной степени разрешены.

Рассмотрим пример: при подготовке Атласа мира 1954, созда­ваемого по материалам Международной карты масштаба 1:1 000 000 и Карты СССР того же масштаба, были сделаны образцы карт на


районы Кавказа, Пиренеев, Месопотамии, средней части Анг­лии; Верхне-Селезский район Польши, Аравию, бассейн Амазон­ки, Европейскую и Азиатскую части нашей страны [13].

Для отработки шкал высот и глубин и выработки приемов ри­совки рельефа дополнительные «образцы рельефа» были созданы на район Гималаев, Ферганскую долину, участки Тихого и Атланти­ческого океанов. При последующих изданиях Атласа мира (1967,1999) учитывалась возросшая топографическая изученность местности.

Экспериментальные образцы карт играют роль эталонов для единообразного проведения составительских работ, для их объе­динения. Но слепого подражания здесь не может быть. Каждая кар­та атласа имеет свою индивидуальность, так как отражает конк­ретную территорию.

Генерализация. В общегеографических атласах используются тра­диционные условные обозначения, перешедшие с топографичес­ких карт. Модификации связаны с цветовым оформлением и раз­мером условных обозначений. Основное внимание при изображе­нии отдельных элементов обращено на вопросы генерализации. Использование целесообразных приемов генерализации позволяет в каждом элементе выделить главное и второстепенное, обобщить сведения об объектах местности в сопоставимой степени, избе­жать перегрузки карты, сохранить ее читаемость.

Два обязательных правила, объединяющих карты в общегеог­рафический атлас:

♦ единая система условных обозначений для всех карт атласа. Для наиболее крупномасштабных карт могут вводится до­полнительные условные знаки (обычно они включаются в общую таблицу условных обозначений под рубрикой «до­полнительные» и с указанием, на картах каких масштабов они используются);

♦ все элементы содержания, присутствующие на самых мелко­масштабных картах атласа, должны быть обязательно повторе­ны и на картах более крупных масштабах на ту же территорию.

Береговая линия на общегеографических картах передается лини­ей голубого цвета. Толщина линии варьирует в зависимости от на­значения атласа. В научно-справочных атласах — 0,2 мм, в атласах для широкого пользования — в 2-3 раза шире. В первом случае есть воз­можность рисунком береговой линии передать тип берега, во вто­ром — это просто разделительная линия между сушей и морем.

Картографическая интерпретация генетической классификации берегов достаточно сложна, так как очень небольшими деталями








а б

береговой линии надо передать процесс, происходящий на грани­це двух сред, подчеркнуть связь рельефа суши с подводным рель­ефом. Аккумулятивные берега рисуются плавной линией, абразив­ные — угловатой, минимальными деталями линий передается сте­пень изрезанности берегов, рисунком деталей (лиман, лагуна, фьорд и т.д.) подчеркивают тип берега. При нанесении береговой линии прибегают к разным приемам генерализации: отбор харак­терных деталей по размерам (диаметры заливов, лагун, длина и ширина фьордов и т.д.), утрирование мелких деталей для подчерки­вания типа берега (преувеличение размеров заливов, лагун, фьор­дов и т.д. за счет исключенных деталей), введение внемасштабных условных знаков (например, «точечных» островов) и т.д.

Важно на картах разных масштабов сохранить сопоставимый рисунок: на более мелкомасштабных картах выделить главные осо­бенности берега, на более крупномасштабных картах показать де­тали. Универсальных приемов здесь не выработано. На практике для различных «деталей берега» могут устанавливаться и количе­ственные характеристики отбора — протяженность кос, размер лагун и фьордов и т.д. Но следует помнить, что главное — понима­ние процесса, отражаемого береговой линией.

Часто в атласах, особенно научно-справочного типа, присут­ствует и дополнительная характеристика берега, передаваемая иными условными обозначениями (отмели, мангровые заросли, коралловые рифы и т.д.). В случаях неопределенного положения береговой линии она дается пунктиром.

Речная сеть один из главных элементов карт атласа. С ее помощью передаются не только основные физико-географичес­кие особенности местности, но также возможности и направлен­ность освоения территории. Рисунок речной играет и специфичес­кую картографическую роль, поскольку локализация остальных элементов содержания общегеографических карт проводится в со­ответствии с речной сетью. Она же служит основным каркасом географической основы карт тематических атласов. Наконец это адресный элемент любого атласа, позволяющий ориентироваться на картах масштабного ряда.

В то же время речная сеть достаточно трудный элемент для мел­комасштабного картографирования, так как, во-первых, с карт пропадают все малые и большинство средних по размеру рек и, во-вторых, большинство рек показываются внемасштабными по ширине линиями. Даже наиболее крупномасштабная атласная кар­та России (масштаб 1:15 000 000, Географический атлас России, разворот) при показе рек более 1 см длиной волосяной линией


Рис. 5.1.2. Изображение речной сети в атласах при различных цензах

отбора рек: а — с максимальной подробностью; б — обобщенный; в — слабо обобщенный

реки (0,1 мм) сохраняет только реки более 150 км длиной при ширине 1,5 км. Следовательно, на картах атласа речная сеть отра­жается достаточно условно.

Для сохранения сопоставимости речной сети на картах разных масштабов и для разных ландшафтов необходимо выделить основ­ные водные объекты и отразить относительную густоту речной сети на разных территориях. Разночтения недопустимы. Поэтому при составлении карт устанавливаются достаточно жесткие регламенты:

♦ цензы отбора рек (в см по их длине);

♦ расстояние между соседними реками, то есть размеры водо­раздельных пространств (в мм);

♦ минимальный размер меандр;

♦ толщина линий рек у истоков и в устьях.

Естественно, что эти нормы минимальны в научно-справоч­ных атласах, а в популярных атласах устанавливаются индивиду­ально в соответствии с конкретным использованием произведе­ния (рис. 5.1.2).

9 - 6865






Для научно-справочных атласов наиболее обычен ценз отбора рек 1-1,5 см длиной, что позволяет показать на наиболее мелко­масштабных картах притоки 1—2 порядка, а на наиболее крупно­масштабных картах атласа передать густоту речной сети достаточ­но подробно. Учитываются и ландшафтные особенности для сопо­ставимости показа водных ресурсов. Например, в регионах с преобладанием малых и средних по размерам рек ценз отбора мо­жет быть уменьшен; для отражения ландшафтных особенностей в районах с параллельным размещением близкорасположенных ру­сел рек — увеличен (что позволяет сохранить равновесия между водораздельными пространствами и руслами). Уменьшается ценз отбора и в маловодных районах или в случаях, когда небольшой приток является единственным на значительной площади и слу­жит своего рода ориентиром. В засушливых районах показываются и пересыхающие реки, в отдельных случаях — сухие русла рек.

На атласных картах все реки изображаются одной линией (за исключением устьев крупных рек). Для отражения соподчиненно-сти рек заранее разрабатывается таблица толщин линий (обычно от 0,1 мм до 1 мм), которая используется с таким расчетом, чтобы была выделена главная река и читались на картах притоки разных порядков. Рисовка речной сети на атласных картах — ювелирная работа, требующая хороших составительских навыков.

Особый показатель рисунка русел рек — их извилистость. Она подчеркивает связь речной сети с геологическими и тектоничес­кими особенностями местности и рельефом. Обычно орографичес­кая извилистость читается хорошо, требуя только выделения соот­ветствующих изгибов (резкие изгибы в соответствии с геологичес­ким строением и рельефом) (рис. 5.1.3). Гидрографическая извилистость предполагает показ меандр (их величину и форму), двурукавность, положение отдельных старец и т.д.; выделение пря­молинейных участков русел. Таким образом, отражается связь не только с мега- и макроформами рельефа, но и с мезоформами. Для этой же цели служат специальные условные знаки порогов и водопадов. Характерный рисунок меандр отрабатывается на образ­цах, подготавливаемых для районов с различными гидрографи­ческими особенностями (ветвистая структура водосбора, решетча­тая, параллельная и т.д.). Речная сеть на картах атласа изображает­ся с различной детальностью в зависимости от назначения атласа и масштаба карт.

Озера — очень важный объект для показа обводненности тер­ритории. Озера могут быть связаны с реками и составлять единую систему или существовать обособленно. Выделение единых озер-

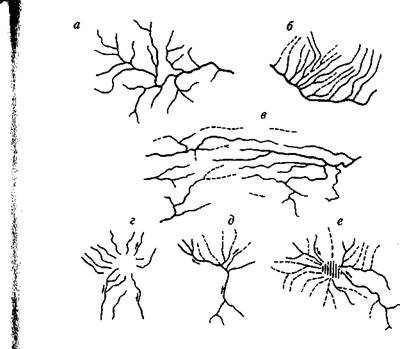

\ Рис. 5.1.3. Типы орографической извилистости рек, отражающие связь

^ речных систем с тектоническим строением и рельефом местности:

'! а — древовидная; б — параллельная; в — решетчатая; г — радиальная; д —

. веерная; е — центростремительная

i1 >

I но-речных систем — задача не простая для мелкомасштабного кар-j( тографирования, но ее решение необходимо для подчеркивания J ландшафтных особенностей местности. Для отражения связей «озе-| ро—река» часто прибегают к утрированию рисунка. Крупные озера!< изображаются в масштабе карт, для средних — вводится ценз от-

|

бора. В научно-справочных атласах это 2-4 мм2 в масштабе карты, для популярных атласов ценз варьирует очень широко, вплоть до того, что на картах атласа присутствуют только наиболее крупные озера. Но всегда повышенное внимание уделяется тем районам, где скопления озер играют ландшафтно-отражающую роль. Здесь могут показываться не только малые озера, но и вводится особый 1 условный знак для внемасштабных озер. Рисунок береговой линии основных озер отражает их режим (пастозные, озера с изменяющейся береговой линией, времен-, ные). Качество воды (пресные, соленые) передается цветом за­ливки. Болота и солончаки соответствующими условными знаками показываются там, где они занимают обширные территории.

9*








В настоящее время гидрографическая сеть в целом подверглась большим антропогенным изменениям. Водохранилища, каналы, крупные ирригационные системы стали неотъемлемой частью реч­ных и озерных бассейнов. Цензы для показа водохранилищ и кана­лов обычно соответствуют цензам отбора озер и рек; нанесение ирригационной системы на карте подчеркивает хозяйственную ос­военность местности.

Подробности изображения гидрографической сети в атласах приведены в табл. 11.

Таблица 11

Генерализация речной сети на картах Географического атласа России





Масштаб карт Ценз отбора рек Длина рек Строение реч­ной сети Толщина ли­нии русла
1:15 000 000 Общая кар­та России 1,5 см 225 км Притоки 3—4 порядка От 0,1 мм до 0,7 мм
1:5 000 000 — 1:2 500 000 регионы 1 см 50-25 км Притоки 5-7 порядка

Большинство водных объектов на картах атласа подписывают­ся, названия их согласуются на картах масштабного ряда. При этом транскрипция названий и топонимы используются в соответствии с правилами, действующими в стране, где издан атлас.

Для достижения достаточной адресности в атласах подписыва­ются реки длиной более 2-3 см в масштабе карты, причем под­пись повторяется через 5-10 см; озера и водохранилища подписы­вают при их размерах более 10—25 мм2 в масштабе карты.

Рельеф суши на картах в общегеографических атласах показы­вается горизонталями с послойной окраской, в отдельных случаях с добавлением отмывки для более выпуклого вьщеления основных его форм. Такие карты называют по-разному — физические, физи­ко-географические, общегеографические и гипсометрические. При составлении мелкомасштабной карты рельефа используются раз­ные методы. Крайние позиции — отражение генетических особен­ностей рельефа и построение орографических систем или выделе­ние основных высотных уровней рельефа (низменности, возвы­шенности, средние горы, высокие горы и др.). Между крайними позициями могут существовать и промежуточные положения. На-

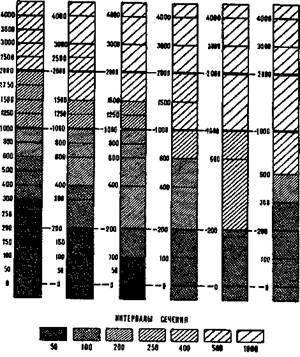

Рис. 5.1.4. Переломные шкалы с различными интервалами сечения

рельефа

учно-справочные атласы используют гипсометрические методы изображения рельефа, учебные — выделения высотных уровней. Отечественная гипсометрическая школа достигла больших ус­пехов в изображении рельефа. Гипсометрические карты — один из главных элементов содержания комплексных атласов. Черты гип­сометрического метода в приложении к атласному картографиро­ванию следующие:

♦ подбор научно-обоснованных интервалов для построения шкалы сечения рельефа (зрительное сохранение увеличе­ния крутизны склона с высотой местности);

♦ построение переломных шкал с теми горизонталями, кото­рые соответствуют перегибам местности и выделяют не толь­ко основные высотные ступени (низменности, возвышен­ности и т.д.), но и их особенности (впадины, предгорья, подошвы горных систем, нагорья и т.д.) (рис. 5.1.4);

♦ подбор единой для всех карт атласа шкалы высот (горизон­тали повторяются на всех картах атласа) и дополнительных шкал для карт разных регионов и разных масштабов;


а 6 в

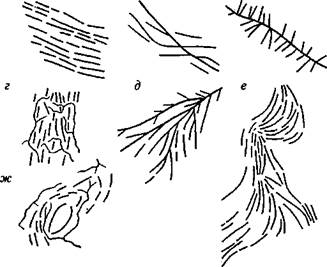

Рис. 5.1.5. Типы орографических структур горных стран:

— параллельная; б — кулисообразная; в — перистая; г — решетчатая; д — веерная; е — гирляндовая; ж — дугообразная


Рис. 5.1.6. Рисовка рельефа в густой и разреженной шкалах сечения:

а — чрезмерно разреженные шкалы; б — рекомендуемые шкалы

Задача рисовки рельефа системами горизонталей значительно упрощается при вьщелении уровенных поверхностей местности, но принципы построения количественных шкал и красочного оформ­ления сохраняются. В отдельных случаях (школьные, учебно-крае­ведческие атласы) горизонтали вообще отсутствуют на картах, их заменяет красочная шкала ступеней высот (традиционная цветовая гамма от зеленого тона, через бежевые к коричневым) (рис. 5.1.6).

В табл. 12 приведены единые переломные шкалы рельефа для ряда атласов.

Таблица 12
