Состояния определенной энергии

Об электроне в решетке мы теперь уже можем узнать очень многое. Для начала попробуем отыскать состояния определен­ной энергии. Как мы видели в предыдущих главах, это означает, что надо отыскать такой случай, когда все амплитуды меняются с одной частотой, если только они вообще меняются. Мы ищем решение в виде

Комплексное число а_n говорит нам о том, какова не зависящая от времени часть амплитуды того, что электроны будут об­наружены возле n -го атома. Если это пробное решение подставить для проверки в уравнения (11.4), то получим

Перед нами бесконечное число уравнений для бесконечного количества неизвестных а_n! Ситуация тяжелая!

Но мы знаем, что надо только взять детерминант... нет, по­годите! Детерминанты хороши, когда уравнений два, три или четыре. Но здесь их очень много, даже бесконечно много, и вряд ли от детерминантов будет толк. Нет, лучше попробовать решать эти уравнения прямо. Во-первых, пронумеруем положения атомов; будем считать, что n- йатом находится в х_n, а (n+ 1)-й— в х_{n+ 1}. Если расстояние между атомами равно b (как на фиг. 11.1), то х_{n+ 1} =х_n+b. Взяв начало координат в атоме номер нуль, можно даже получить х_n = nb. Уравнение (11.5) можно тогда переписать в виде

а уравнение (11.6) превратится в

Пользуясь тем, что x_{n+ 1} =x_n+b, это выражение можно также записать в виде

Это уравнение немного походит на дифференциальное. Оно говорит, что величина а(х) в точке х_n связана с той же физиче­ской величиной в соседних точках х_n±b. (Дифференциальное уравнение связывает значения функции в точке с ее значениями в бесконечно близких точках.) Может быть, здесь подойдут методы, которыми мы обычно пользуемся для решения диффе­ренциальных уравнений? Попробуем.

Решения линейных дифференциальных уравнений с по­стоянными коэффициентами всегда могут быть выражены через экспоненты. Попробуем и здесь то же самое; в качестве пробного решения выберем

Тогда (11.9) обратится в

Сократим на общий множитель ; получим

Два последних члена равняются 2А cos kb, так что

E=E₀-2Acoskb. (11.13)

Мы обнаружили, что при любом выборе постоянной k имеется решение, энергия которого дается этим уравнением. В зависи­мости от k получаются различные возможные энергии, и каж­дая k соответствует отдельному решению. Решений бесконечно много, но это и не удивительно, ведь мы исходим из беско­нечного числа базисных состояний.

Посмотрим, каков смысл этих решений. Для каждой k уравнение (11.10) дает свои а. Тогда амплитуды обращаются в

причем нужно помнить, что энергия Е также зависит от k в сог­ласии с уравнением (11.13). Множитель дает пространст­венную зависимость амплитуд. Амплитуды при переходе от атома к атому колеблются.

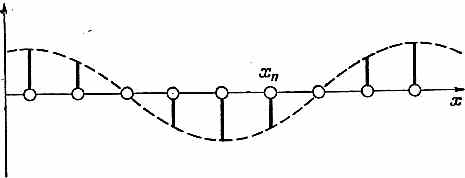

При этом имейте в виду, что колебания амплитуды в прост­ранстве комплексны, модуль ее вблизи любого атома один и тот же, а фаза (в данный момент) от атома к атому сдвигается на ikb. Чтобы можно было видеть, что происходит, поставим у каж­дого атома вертикальную черточку, равную вещественной части амплитуды (фиг. 11.2).

Фиг. 11.2. Изменение вещественной части С_n с х_n.

Огибающая этих вертикалей (по­казанная штрихованной линией) является, конечно, косинусо­идой. Мнимая часть С_n — это тоже колеблющаяся функция, но она сдвинута по фазе на 90°, так что квадрат модуля (сумма квадратов вещественной и мнимой частей) у всех С один и тот же.

Итак, выбирая k, мы получаем стационарное состояние с определенной энергией Е. И в каждом таком состоянии элект­рону одинаково вероятно оказаться около любого из атомов, никаких преимуществ у одного атома перед другим нет. От атома к атому меняется только фаза. Фазы меняются еще и со време­нем. Из (11.14) следует, что вещественная и мнимая части распространяются по кристаллу, как волны, как веществен­ная и мнимая части выражения

Волна может двигаться либо к положительным, либо к отрица­тельным х, смотря по тому, какой знак выбран для k.

Заметьте, что мы предположили, что поставленное в нашем пробном решении (11.10) число k есть число вещественное. Теперь видно, почему в бесконечной цепочке атомов так и долж­но быть. Пусть k было бы мнимым числом — ik'. Тогда амплитуды а_n менялись бы, как , что означало бы, что амплитуда растет все выше и выше, когда х возрастает, или при k' отрицательном, когда х становится большим отрицательным числом. Такой вид решения был бы вполне хорош, если бы цепочка атомов на чем-то кончалась, но в бесконечной цепи атомов это не может быть фи­зическим решением. Оно привело бы к бесконечным амплиту­дам и, стало быть, к бесконечным вероятностям, которые не могут отражать действительного положения вещей. Позже мы встретимся с примером, когда и у мнимых k есть смысл.

Соотношение (11.13) между энергией Е и волновым числом k изображено на фиг. 11.3.

Фиг. 11.3. Энергия стационарных состояний как функция параметра k.

Как следует из этого рисунка, энергия может меняться от Е ₀ - 2 А при k =0 до Е ₀+ 2А при k= ± p / /b. График начерчен для положительных А, при отрица­тельных А кривую пришлось бы перевернуть, но область изменения осталась бы прежней. Существенно то, что в некоторой области, или «полосе» энергий допустимы любые значения энергии; вне полосы энергии быть не может. Из наших пред­положений следует, что если электрон в кристалле находится в стационарном состоянии, энергия его не сможет оказаться вне этой полосы.

Согласно (11.10), меньшие k отвечают более низким энергети­ческим состояниям Е»Е ₀ - 2 А. Когда k по величине растет (все равно, в положительную или отрицательную сторону), то энергия сперва растет, а потом при k =± p // b достигает ма­ксимума, как показано на фиг. 11.3. Для k, больших, чем p / /b, энергия опять начала бы убывать. Но такие k рассматривать не стоит, они не приведут к каким-либо новым состояниям, а просто повторяют те состояния, которые уже появлялись при меньших k. Вот как в этом можно убедиться. Рассмотрим со­стояние наинизшей энергии, для которого k= 0. Тогда при всех х_n коэффициент а (х_n) будет один и тот же [см. (11.10)1. Та же самая энергия получилась бы и при k = 2 p / /b. Тогда из

(11.10) следовало бы

Но, считая, что начало координат приходится на х ₀, можно по­ложить х_n = nb, и тогда а (х_n) превратится в

т. е. состояние, описываемое этими а (х_n), физически ничем не будет отличаться от состояний при k= 0. Оно не представляет особого решения.

В качестве другого примера возьмем k=p /4 b. Веществен­ная часть а (х_n) изображена на фиг. 11.4 кривой 1.

Фиг. 11.4. Пара значений к, представляющих одну и ту же физическую ситуацию. Кривая 1—для k=p/4b, кривая 2 —для k=7p/4b.

Если бы k было в семь раз больше (k=7p / /4b), то вещественная часть а (х_n) менялась бы так, как показано на кривой 2. (Сама коси­нусоида смысла не имеет, важны только ее значения в точках х_n.

Кривые нужны просто для того, чтобы было видно, как все меняется.) Вы видите, что оба значения k во всех х_n дают одинаковые амплитуды.

Вывод из всего этого состоит в том, что все возможные реше­ния нашей задачи получатся, если взять k только из некоторой ограниченной области. Мы выберем область от -p /b до +p/ b (она показана на фиг. 11.3). В этой области энергия стационар­ных состояний с ростом абсолютной величины k возрастает.

Еще одно побочное замечание о том, с чем было бы забавно повозиться. Представьте, что электрон может не только пере­прыгивать к ближайшим соседям с амплитудой iA/h, но имеет еще возможность одним махом перепрыгивать и к следующим за ними соседям с некоторой другой амплитудой iB/h. Вы опять обнаружите, что решение можно искать в форме а_п = e^ikx, этот тип решений является универсальным. Вы также увидите, что стационарные состояния с волновым числом k имеют энер­гию E ₀-2 A cos kb- 2 B cos2 kb. Это означает, что форма кривой Е как функции k не универсальна, а зависит от тех частных до­пущений, при которых решается задача. Это не обязательно косинусоида, и она даже не обязательно симметрична относи­тельно горизонтальной оси. Но зато всегда верно, что кривая вне интервала (-p/ b, p/ b) повторяется, так что заботиться о других значениях k не нужно.

Посмотрим еще внимательнее на то, что происходит при малых k, когда вариации амплитуд между одним х_n и соседним очень маленькие. Будем отсчитывать энергию от такого уровня, чтобы было Е ₀ = 2 А; тогда минимум кривой фиг. 11.3 придется на нуль энергии. Для достаточно малых k можно написать

и энергия (11.13) превратится в

Получается, что энергия состояния пропорциональна квадрату волнового числа, описывающего пространственные вариации

амплитуд С_n.
