Дисковые поворотные затворы

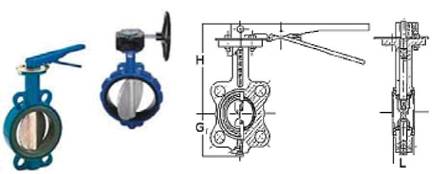

Рис. 46. Затвор поворотный дисковый

Запорный элемент арматуры – диск диаметром, приблизительно равным внутреннему диаметру трубопровода. Затвор открывается и закрывается вращением диска вокруг оси, перпендикулярной оси трубопровода. Благодаря простой геометрической форме корпуса и запорного элемента дисковые пово­ротные затворы просты по конструкции и невелики по габаритным размерам. В центральной части корпуса дискового затвора расположены подшипники вала, на котором вращается диск.

Справочник мастера по добыче нефти, газа и конденсата

Рис. 47. Дисковый затвор с уплотнением на диске:

1 – корпус; 2 – диск; 3 – вал;

4 – электропривод; 5 – сальник;

6, 11 – подшипники скольжения вала и

оси; 7 – штифты крепления диска;

8 – кольцо крепления уплотнения;

9 – уплотнительное кольцо (резиновый

жгут); 10 – ось; 12 – крышка

Рис. 48. Запорный клапан с одинарным эксцентриситетом:

1 – корпус; 2 – тарель; 3 – седло; 4, 5 – вал, цапфа; 6, 7, 8 – уплотнение

Дисковые поворотные затворы позволяют соединить в одной кон­струкции две основные функции трубопроводной арматуры – регули­рование и полное перекрывание (за­пирание) потока, что обуславливает экономичность их использования. Отличие дисковых затворов от по­добных им по конструкции дроссель­ных заслонок состоит в том, что за­творы обеспечивают герметичность в закрытом положении. На рисунке 46 представлен затвор поворотный дисковый в разъемном корпусе.

Основные преимущества дис­ковых затворов по сравнению с дру­гими видами запорной армату­ры – простота конструкции, малые габаритные размеры и масса – дают тем больший эффект, чем больше условный проход арматуры.

Дисковые затворы можно клас­сифицировать по следующим при­знакам:

– по конструкции и расположе­нию уплотнений различают затворы с металлическим уплотнением, с эластичными уплотнениями на дис­ке и в корпусе. Последние, в свою очередь, могут быть с эластичным уплотнительным кольцом, эластич­ным седлом и эластичной рубашкой на корпусе. Ниже показан дисковый затвор с уплотнением на диске;

– по расположению вала и диска затворы могут быть с соосным рас­положением вала и диска, с наклон­ным диском и наклонным валом;

– по типу присоединения к трубо­проводу затворы разделяют на флан­цевые и бесфланцевые.

Привод дисковых затворов бы­вает ручной, с механическим редук­тором, пневматический, гидравличе­ский и электрический.

Так же различают запорные клапаны с одинарным и двойным

эксцентриситетом. В первом случае ось управляющего вала не совпадает с осью уплотнения, во втором – ось управляющего вала не совпадает с осью уплотнения и с осью потока. Такого рода запорные клапаны используют для перекрывания потока, а так же регулирования расхода.
