Шаровые краны

Цилиндрические краны

Краны с цилиндрическим затвором проще конических в изготовлении, а их уплотнительные поверхности не нуждаются в притирке. Эти краны из­готавливаются с металлическим и эластичным уплотнением. Уплотнение металл по металлу обеспечивается качественным изготовлением поверх­ностей, небольшим натягом или минимальным зазором. Удельные давления на уплотнительных поверхностях малы. При перекачках горячих жидкостей краны с цилиндрическим затвором применять не рекомендуется, так как возможно заклинивание пробки в корпусе при неодинаковом расширении корпуса крана и пробки. Достаточно широко применяют цилиндрические краны со смазкой, система подачи которой такая же, как и у конических кранов. Цилиндрические краны с эластичным уплотнением имеют метал­лическую пробку и седло из пластмассы, резины или специальных составов с асбестовым, графитовым или другим наполнителем. При износе седло легко заменяется новым.

Шаровые краны имеют преимущества конических кранов: простота конструкции, прямоточность и низкое гидравлическое сопротивление. Их от­личие состоит в том, что:

– пробка и корпус, благодаря их сферической форме, имеют меньшие габаритные размеры и массу, большие прочность и жесткость;

– даже при неточном изготовлении контакт уплотнительных поверх­ностей полностью перекрывает проход и обеспечивает надежную герме­тизацию;

– в шаровых кранах с уплотнительными кольцами из пластмассы при­тирка вообще не производится (пробка покрывается антикоррозионным защитным слоем).

Для снижения сил трения при повороте шарового крана часто приме­няют смазку (в основном при высоких давлениях) или пластмассы с низким коэффициентом трения (фторопласт, полиамид и др.). Ниже показаны раз­личные виды шаровых кранов.

Существуют разнообразные конструкции шаровых кранов, которые можно подразделить на два основных типа: краны с плавающей пробкой и краны с плавающими кольцами. Наиболее распространены краны с плавающей пробкой из-за их простоты и надежности в работе. В этих кранах пробка может свободно перемещаться относительно шпинделя.

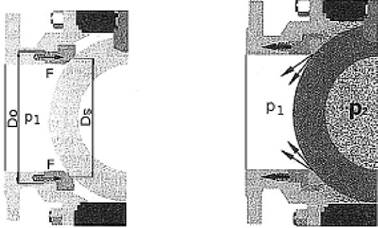

Такое «плавание» пробки обеспечивает надежную герметичность затвора. В шаровых кранах с плавающими кольцами пробка воспринимает нагрузку от разности давлений перекачиваемой жидкости, а уплотнительные пла­вающие кольца прижимаются к пробке давлением среды или пружинами, т.е. они могут перемещаться в своих гнездах. Недостатком шаровых кранов с плавающими кольцами является сложность конструкции, а также высокие требования к точности изготовления.

Рис. 44. Стальной шаровый кран с мягким уплотнением
