Назначение детали. Описание ее работы в сборочной единице.

Представленная в данном дипломном проэкте деталь "Фланец" относится к классу деталей тел вращения. Деталь фланец относится к деталям типа тел вращения, включает в себя внешние и внутренние цилиндрические поверхности, торцы, фаски, пазы и отверстия, внутренние канавки. Их геометрическая форма и размеры не вызывают значительной трудности для обработки на металлорежущих станках. Рассматриваемая деталь представляет собой тело вращения. Она используется в шлицевых соединениях ведущих и ведомых валов. «Фланец» так же обеспечивает соосность валов.

Технологически шлицевые соединения сложнее шпоночных, но обеспечивают хорошее центрирование втулки на валу и позволяют передавать значительные вращающие моменты, поскольку большое число шлиц обеспечивает меньшую концентрацию напряжений. Поэтому шлицевые соединения и имеют широкое применение.

Служебное назначение фланца – ограничение осевого перемещения вала, установленного на подшипниках в изделии путем создания необходимого натяга или гарантированного осевого зазора между торцом фланца и торцом наружного кольца подшипника.

Для изготовления детали «Фланец» используется сталь 40X ГОСТ 4543-71. Данная сталь относится к разряду конструкционных углеродистых качественных сталей. Этот материал имеет следующие физические и химические свойства:

Заменитель

стали: 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР.

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7414-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 14955-77. Лист толстый ГОСТ 1577-81, ГОСТ 19903-74. Полоса ГОСТ 82-70, ГОСТ 103-76, ГОСТ 1577-81. Поковки и кованые заготовки ГОСТ 8479-70. Трубы ГОСТ 8731-87, ГОСТ 8733-87, ГОСТ 13663-68.

Назначение

оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, зубчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Химический элемент	%
Кремний (Si)	0.17-0.37
Медь (Cu), не более	0.30
Марганец (Mn)	0.50-0.80
Никель (Ni), не более	0.30
Фосфор (P), не более	0.035
Хром (Cr)	0.80-1.10
Сера (S), не более	0.035

Температура ковки

Начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.

Свариваемость

трудносвариваемая. Способы сварки: РДС, ЭШС. Необходимы подогрев и последующая термообработка. КТС - необходима последующая термообработка.

Обрабатываемость резанием

В горячекатаном состоянии при НВ 163-168, s_B = 610 МПа K_{u тв.спл.} = 0.20, K_{u б.ст.} = 0.95.

Склонность к отпускной способности

склонна

Флокеночувствительность

чувствительна

К конструктивным особенностям фланцев стальных по ГОСТ относятся:

ü Условный проход. Обозначается как ДУ и измеряется в мм.

ü Условное давление. Обозначается как РУ и измеряется в кгс/см².

ü Исполнение с 1 по 9. Определяет вид поверхности под прокладку.

ü Материал (представлен российскими марками стали).

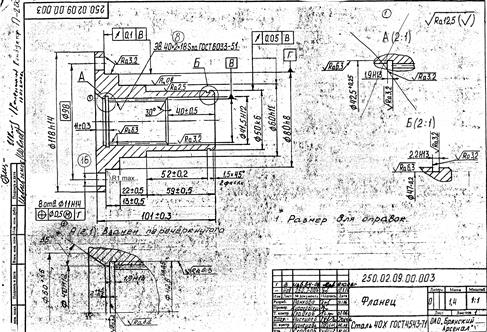

Рисунок 1.
