УСТАНОВКИ С ТЕПЛОПОДВОДОМ К ПОВЕРХНОСТИ

УСТАНОВКИ ДЛЯ РАЗМОРАЖИВАНИЯ ПИЩЕВЫХ ПРОДУКТОВ

Размораживание — это завершающий процесс холо­дильной обработки пищевых продуктов, целью которого является максимальное восстановление их первоначаль­ных свойств. При размораживании пищевые продукты нагревают до температуры, при которой возможна их дальнейшая технологическая обработка.

Используемые в настоящее время установки для раз­мораживания пищевых продуктов по способу подвода тепла к размораживаемому продукту можно классифи­цировать на установки с теплоподводом к поверхности и объему продукта.

Для размораживания пищевых продуктов использу­ют установки для размораживания пищевых продуктов в потоке воздуха и в потоке влажного воздуха; в вакуу­ме и воде, а также установки для комбинированного размораживания пищевых продуктов в воде и воздухе.

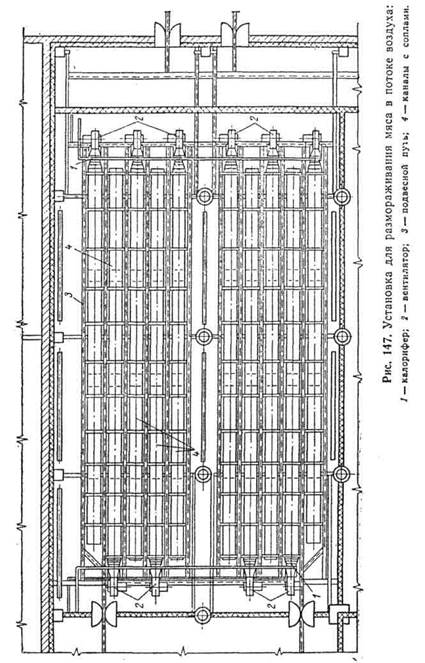

Установки для размораживания пище­вых продуктов в потоке воздуха (рис. 147) получили широкое распространение на мясокомбинатах. В состав установки входят каналы с соплами диаметром 40 мм, предназначенные для подачи теплого воздуха в камеру. Каналы с соплами размещены между подвесны­ми путями под их каркасом. Каждый канал обслужива­ется самостоятельным вентиляционно-отопительным агрегатом, состоящим из калорифера и вентилятора, уста­новленными на каркасе подвесного пути. Система возду-хораспределения позволяет производить разморажива­ние мяса при загрузке любой нитки подвесных путей ка­меры.

Скорость размораживания мяса в таких установках относительно невелика и ограничена максимально до­пустимой температурой поверхностного слоя продукта.

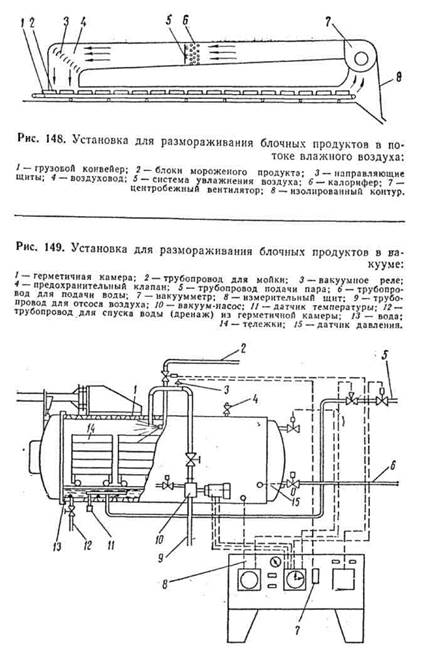

Установки для размораживания пище­вых продуктов в потоке влажного возду­ха (рис. 148) получили широкое распространение для

размораживания рыбного филе. Установка состоит из изолированного контура, грузового конвейера, центро­бежного вентилятора, калорифера, системы увлажнения воздуха и воздуховодов.

Замороженные блоки рыбного филе подаются на лен­ту грузового конвейера. Непрерывно перемещаясь на грузовом конвейере, блоки обдуваются влажным возду­хом, движение которого создается центробежным венти­лятором. Для обеспечения направленного и равномерного обдува продукта теплым воздухом в воздуховоде ус­тановлены направляющие щиты. Центробежный венти­лятор засасывает воздух из грузового отсека установки и направляет его в калориферы и систему увлажнения. Увлажнение воздуха осуществляется подачей острого пара в поток воздуха или непосредственным разбрызги­ванием воды на продукт. Скорость движения грузового конвейера должна быть такой, чтобы блоки за время перемещения в аппарате были разморожены.

При размораживании продуктов в таких установках практически не происходит потерь массы продукта.

Достоинством установки является простота конструк­ции и незначительные эксплуатационные и капитальные затраты, а недостатком установки — малая интенсив­ность процесса размораживания.

Размораживание блочных продуктов производят и в установках для размораживания пище­вых продуктов в вакууме (рис. 149). При раз­мораживании продуктов в таких установках можно ис­пользовать пар с низкой температурой и тем самым ис­ключить отрицательное воздействие на продукт высоких температур. Установка состоит из герметичной каме­ры (цилиндрической формы) с откидной крышкой, ва­куум-насоса, трубопроводов подачи пара и отсоса воз­духа, тележек, датчиков температуры и давления воз­духа.

Мороженые блоки укладывают в сетчатые кассеты, которые размещают на тележках и направляют в герме­тичную камеру. Вакуумирование герметичной камеры производится вакуум-насосом до остаточного давления 2,6—2,8 кПа. После этого в аппарат подают водяной пар. При достижении в установке температуры 21—22° С подача пара прекращается. При температуре 21—22° С, пониженном давлении и 100%-ной относительной влаж-

ности воздуха в установке процесс размораживания блочных продуктов интенсивен, потеря массы продуктом минимальна, перегрев продукта отсутствует.

Достоинством установки являются невысокие капи­тальные и эксплуатационные затраты. К недостаткам установки для размораживания пищевых продуктов в вакууме следует отнести периодичность их работы, что не позволяет использовать такие установки в поточных линиях.

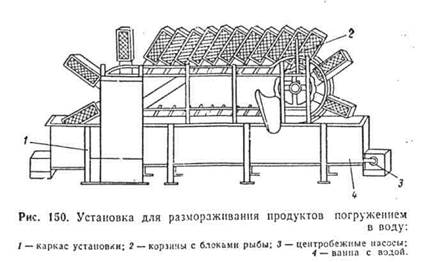

Широкое распространение получили установки для размораживания продуктов п о г р у ж е: нием в воду (рис. 150). Установка состоит из ванны с водой, корзин с блоками мороженой рыбы, перемеща­емых цепным конвейером, центробежных насосов, водо-подогревателя, электродвигателя цепного конвейера с вариатором скорости.

Блоки мороженой рыбы подаются в закрепленные на цепном конвейере корзины. Верхняя ветвь цепного кон­вейера с корзинами вначале движется в воздухе, а за­тем проходит через ванну с водой. Таким образом, в этой установке обе ветви цепного конвейера являются рабочими. На верхней ветви идет медленнее разморажи: вание блоков, а на нижней — быстрее. Для интенсифи­кации процесса размораживания блоков на нижней; вет­ви в ванну подается сжатый воздух и за счет барботажа интенсифицируется процесс размораживания. Разморороженную рыбу выгружают с нижней ветви цепного кон­вейера и направляют на переработку.

Достоинством установки является интенсивность про­цесса размораживания, простота устройства, удобство эксплуатации, а недостатками установки — большой рас­ход воды, отсутствие средств механизации погрузочно-разгрузочных работ.

Для улучшения санитарных условий при размораживании может применяться орошение продуктов водой. У с-тановка для размораживания пищевых продуктов водой путем их орошения (рис. 151) состоит из оросительного устройства, каркаса, сетчатого конвейера, кассет для блоков рыбы, поддона и электродвигателя сетчатого конвейера с вариатором скорости.

Блоки мороженой рыбы, установленные в кассеты, орошаются водой из оросительного устройства. Верхние края стенок кассет для блоков рыбы имеют вырезы для слива воды. Для равномерного орошения блоков водой в установке имеются специальные направляющие. Раз­мороженные части блоков рыбы подают на сетчатый конвейер и направляются на переработку. Вода, попадая на сетчатый конвейер, собирается в поддоне. Из поддона вода центробежным насосом перекачивается в устройст­во, где она фильтруется, дезинфицируется и подогретая снова подается в ороситель.

Достоинством установки являются хорошие сани­тарные условия размораживания, а также механизация разгрузки размороженного продукта, а недостаткам — значительная продолжительность процесса разморажи­вания и ручная загрузка блоков в кассеты.

Установка для комбинированного раз­мораживания пищевых продуктов возду­хом и водой, предназначенная для размораживания блоков рыбы (рис. 152), состоит из ванны с водой; ду­шевого устройства, грузового конвейера, разгрузочного конвейера, электродвигателей конвейеров с вариатором скоростей.

Блоки мороженой рыбы поступают на верхнюю ветвь грузового конвейера и вначале движутся в зоне обдува воздухом (5—15 мин), затем в течение 20—35 мин про­ходят через зону интенсивного орошения, где над ван­ной расположено душевое устройство. При подходе бло­ков к концу грузового конвейера пластины поворачива­ются, и блоки рыбы плавно соскальзывают по направ­ляющим на нижнюю ветвь грузового конвейера и дви­жутся в ванне с водой в обратном направлении, пол­ностью погруженные в воду.

На нижней ветви грузового конвейера рыба в тече­ние 20—40 мин находится в воде, в которую подается сжатый воздух и пар, что способствует интенсивно­му теплообмену. Паровоздушный коллектор находится под нижней ветвью грузового конвейера. Разморожен­ную рыбу выгружают с помощью конвейера раз­грузки.

В конструкции установки предусмотрена возмож­ность изменения скорости движения грузового конвейе­ра, температуры среды и количества воды, подаваемой для орошения. Подача воды, а также пара и воздуха производится общим коллектором, что обеспечивает ко-

личественное и качественное регулирование подаваемых сред. Постоянный уровень воды в ванне поддерживается с помощью переливного устройства.

Достоинством установки является ее компактность, а также механизация загрузки и выгрузки продукта, а недостатком то, что рыба размораживается в ванне с во­дой, которая уже использовалась для орошения, что уве­личивает бактериологическую обсемененность рыбы на выходе из аппарата.

Техническая характеристика установок для размора­живания пищевых продуктов с теплоподводом к поверх­ности продукта приведена в табл. 31.

УСТАНОВКИ С ТЕПЛОПОДВОДОМ К ОБЪЕМУ

ПРОДУКТА

В зависимости от частоты электрического тока уста­новки с теплоподводом к объему продукта можно клас­сифицировать на установки с токами высокой и сверх­высокой частоты.

Установки, в которых используются токи высокой и сверхвысокой частоты, являются наиболее совершенны­ми, так как в них тепло подводится равномерно ко всему объему размораживаемого продукта. Большая интенсив­ность процесса размораживания, небольшая площадь, занимаемая оборудованием, полная гигиеничность, не­большие потери мышечного сока, высокое качество раз­мораживаемого продукта являются достоинствами уста­новок для размораживания с токами высокой и сверхвы­сокой частоты.

Однако в таких установках можно размораживать продукты правильной геометрической формы. Наиболь­шее распространение установок с токами высокой и сверхвысокой частоты нашли применительно для размо­раживания блоков мороженой рыбы.

Установк-а с токами высокой частоты, предназначенная для размораживания блочных продук­тов (рис. 153), состоит из загрузочного устройства, ван­ны для размораживания с патрубками для подвода и отвода воды и двух параллельных пластинчатых перфо­рированных электродов с диэлектрическими прокладка­ми и откидного дна. В целях упрощения конструкции установки и безопасности ее обслуживания электроды с прокладками стационарно установлены в ванне в вер­тикальном положении.

Блок пищевого продукта, подлежащий разморажива­нию, подается в загрузочное приспособление, которое расположено над ванной для размораживания. Направ­ляющие этого приспособления связаны между собой зуб­чатыми створками, которые в свою очередь связаны с от­кидным дном ванны. После того как блок попал в ванну, на перфорированные электроды подается напряжение и происходит процесс размораживания. В целях автомати­ческого управления погрузочно-разгрузочными работа­ми и процессом размораживания установка снабжена концевыми выключателями, включенными в электриче­скую схему привода. Когда заканчивается процесс размораживания, открывается откидное дно ванны, и раз­мороженный продукт выпадает на разгрузочный транс­портер. Одновременно с разгрузкой из ванны разморо­женного продукта в нее поступает следующий блок для размораживания.

Достоинством установки для размораживания блоч­ных продуктов токами высокой частоты является ком­пактность, автоматизация процесса размораживания и хороший товарный вид продукта, а недостатком установ­ки — повышенный расход электроэнергии и сложность электронной системы управления.

Установка для размораживания пище­вых продуктов с использованием токов сверхвысокой частоты представляет собой тун­нельную печь с электрическим обогревом и состоит из изолированного контура, грузового конвейера, шести вы­сокочастотных генераторов общей мощностью 120 кВт, работающих при сверхвысокой частоте (35—40 МГц), и привода конвейера с вариатором скоростей.

В этой установке оттаиваемые блоки мороженой ры­бы помещаются в полимерные противни с водой, что обеспечивает их равномерное прогревание. Подача бло­ков на ленту грузового конвейера может быть ручной и механизированной. Противни на грузовом конвейере по­следовательно проходят между электродами шести высо­кочастотных генераторов. Мощность колебаний каждого высокочастотного генератора автоматически поддержи­вается постоянной. Грузовой конвейер приводится в дви­жение от электродвигателя мощностью 1,5 кВт через ре-

дуктор и вариатор скоростей, позволяющий изменять скорость движения ленты от 0,025 до 0,25 м/с. Разморо­женная рыба транспортером подается на дальнейшую переработку.

Установка выполнена непрерывно действующей, по­этому она легко вписывается в технологическую линию производственного процесса.

Достоинством установки является компактность, ин­тенсивность процесса размораживания, хорошее качест­во размороженной рыбы, малые потери сырья, а к недо­статкам относят большой расход электроэнергии, а так­же сложность электронной системы управления.

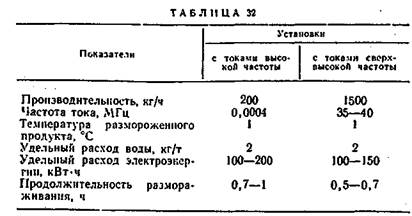

Техническая характеристика установок с теплоподво-дом к объему продукта приведена в табл. 32.
