Алгоритм решения. Закладная деталь; 2- арматурные сетки; 3- каркас колонны;

ЗАДАНИЯ

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

РАСЧЕТНО ГРАФИЧЕСКАЯ РАБОТА № 5

Закладная деталь; 2- арматурные сетки; 3- каркас колонны;

s – шаг сеток, принимают ≥60мм; ≤1/3 меньшего размера сечения; ≤150мм;

с – размер ячеек сетки, принимают ≥45мм; ≤1/4 меньшего размера; ≤100мм

4. КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ:

1. Что такое эксцентриситет?

2. Какой процент армирования считается оптимальным?

3. Какие классы бетонов используются для конструкций колонн?

4. Для чего служит оголовок колонны?

5. Для чего нужна база колонны?

Литература: В.И. Сетков «Строительные конструкции»,М.,

ИНФРА-М,2009, с. 107- 112

Тема: Расчет кирпичного центрально сжатого неармированного столба

При расчете различают:

· неармированная кирпичная кладка

· армированная кирпичная кладка

На прочность кладки влияет прочность и размеры камня, прочность раствора, качество кладки, способ перевязки швов и пр.

Расчет для неармированной кладки выполняется по базовой формуле

где коэффициент, учитывающий влияние пластических деформаций кладки определяется

Сконструировать каменный столб из кирпича. Расчетная схема с шарнирными концами. Кирпич глиняный пластического прессования. Раствор цементно-известковый

Вариант
Длина, м			2,8	5,6	5,2	5,4	4,8	6,2	5,0	6,0
Кирпич	М150	М125	М100	М150	М150	М125	М100	М150	М125	М100
Раствор	М75	М50	М25	М25	М50	М75	М75	М50	М25	М50
N, кн
Вариант
Длина, м	3,2	4,2	3,0	5,8	5,4	5,6	5,0	6,4	5,2	4,8
Кирпич	М150	М125	М100	М150	М150	М125	М100	М150	М125	М100
Раствор	М75	М50	М25	М25	М50	М75	М75	М50	М25	М50
N, кн
Вариант
Длина, lo м	3,4	4,4	3,2	6,0	5,6	5,8	4,6	6,4	5,4	5,0
Кирпич	М150	М125	М100	М150	М150	М125	М100	М150	М125	М100
Раствор	М75	М50	М25	М25	М50	М75	М75	М50	М25	М50
N, кн

1. Принимаем расчетное сопротивление R в соответствии с маркой кирпича и раствора (таблица 6 Приложение 1)

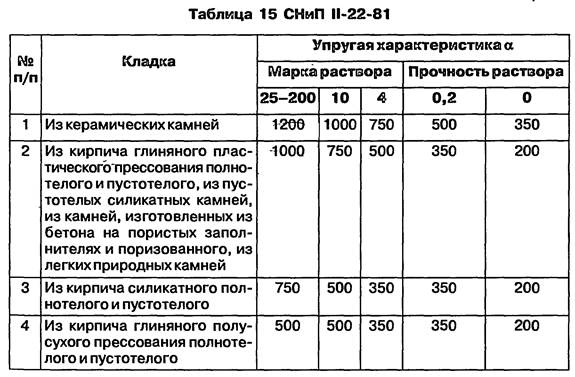

2. Определяем упругую характеристику α

3. Задаемся коэффициентом продольного изгиба φ = 0,8 и коэффициентом m_g (m_g =1, если размеры сечения больше 30 см)

4. Определяем требуемую площадь сечения

5. Принимаем сечение колонны, учитывая размеры кирпича.

6. Определяем гибкость

h – меньшая сторона сечения колонны

7. Находим коэффициент продольного изгиба

8. Проверяем принятое сечение

4. КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ:

1. Назовите размеры одинарного кирпича?

2. Какие марки раствора обычно принимают при изготовлении столбов?

3. Какие марки кирпича используются для конструкций столбов?

4. Какие факторы влияют на прочность кладки?

Литература: В.И. Сетков «Строительные конструкции»,М.,

ИНФРА-М,2009, с. 130- 134
