Введение

Металлические конструкции благодаря своим качествам получили широкое распространение во всех отраслях хозяйства. Проектирование экономически эффективных металлических конструкций основывается на комплексном учете требований эксплуатации, надежности и долговечности, изготовления и монтажа, на знании особенностей работы этих конструкций под нагрузкой, правильность выбора конструктивных форм, использование типовых и унифицированных решений и соответствующем расчете.

Целью данного курсового проекта является разработка схемы компоновки каркаса одноэтажного производственного здания, расчет подкрановой балки, компоновка и расчет поперечной рамы каркаса, конструирование и расчет строительной фермы, колонны.

Спроектировать поперечную раму одноэтажного производственного здания пролетом L = 30м, оборудованного двумя мостовыми кранами грузоподъемностью Q = 30 т, групп режимов работы 6К. Длина здания – 120м, отметка головки кранового рельса Н₁ = 9,8 м. Шаг поперечных рам В = 12 м. Район строительства – г. Одесса. Здание однопролетное с жестким сопряжением ригеля с колоннами. Ригель проектируется в виде стропильной фермы; высота фермы на опоре 2,5 м; уклон кровли 0,015. Тип покрытия – стальной плоский лист.

На рисунке 1.1 представлена конструктивная схема поперечной рамы одноэтажного однопролетного производственного здания.

Рисунок 1.1 – Схема поперечной рамы однопролетного производственного здания

Высоту здания от уровня пола до низа стропильных ферм определяем по формуле:

(1.1)

где H₁- расстояние от уровня пола до головки кранового рельса (обусловливается требуемой высотой подъема груза мостовым краном над уровнем пола; указывается в задании на курсовой проект); H₁=9,8 м;

Н₂ - расстояние от головки кранового рельса до низа стропильных конструкций покрытия; определяется в зависимости от высоты мостового крана H_к;

(1.2)

где Н_к - расстояние от головки рельса до верхней точки тележки крана (для крана грузоподъемностью 30т H_к = 2750 мм);

f - размер, учитывающий прогиб конструкций покрытия (ферм, связей), принимаемый равным 200 - 400 мм в зависимости от величины пролета (для больших пролетов - больший размер); принимаем f = 300 мм;

d - зазор между верхней точкой тележки крана и строительными конструкциями; устанавливается требованиями техники безопасности (принимаем d = 100мм).

H₂ = 2750 + 100 + 300 = 3150 мм.

Размер Н₂ принимается кратным 200 мм: H₂ = 3200 мм.

H₀ = 9800 + 3200 = 13000 мм.

Размер Н₀ принимается кратным 1,2 м - до высоты 10,8 м и кратным 1,8 м - при большей высоте. Если при этом приходится несколько увеличить высоту цеха, то изменяют размер Н₁, а размер Н₂ оставляют минимально необходимым; принимаем H₀=14400 мм.

Общая высота колонны рамы от низа базы до низа ригеля H определяем по формуле:

(1.3)

где Н_в - длина верхней части ступенчатой колонны,

H_в = h + h_p + H₂ (1.4)

где h - высота подкрановой балки; предварительно можно принять равной () длины подкрановой балки (шага колонн в продольном направлении), принимаем h = 1 м;

h_p - высота кранового рельса КР-70, принимаем h_p = 120 мм.

H_в = 1000 + 120 + 3200 =4320 мм.

Н_н - длина нижней части колонны определяем по формуле

H_н = Н₀ – Н_в + (600...1000) (1.5)

здесь размер (600...1000) - обычно принимаемое заглубление опорной плиты башмака колонны ниже нулевой отметки пола; принимаем заглубление 1000 мм.

Н_н = 14400-4320+1000 =11080 мм.

Н = 4320+11080 =15400 мм.

Высота фонаря зависит от требуемой освещенности и определяется светотехническим или теплотехническим расчетами с учетом высот типовых фонарных переплетов, бортовой стенки и карнизного элемента. Типовые фонарные переплеты имеют высоту 1250 или 1750 мм и могут устанавливаться в один или два яруса; принимаем высотой 1250 мм. Высоту бортовой стенки под переплетами принимаем равной 700 мм (чтобы остекление не заносило снегом). Карниз фонаря принимаем равным 300 мм. Ограждающая конструкция покрытия фонаря выполняется такой же, как и ограждающая конструкция здания.

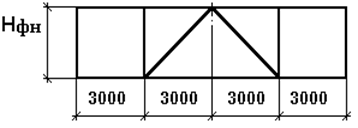

Рисунок 1.2 – Поперечная конструкция светоаэрационного фонаря

Полная высота фонаря

мм.

Полная высота здания (с учетом высот стропильной фермы и фонаря) равна:

мм.
