Линии.

При выполнении любого чертежа основными элементами являются линии. ГОСТ2.303—68 устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства.Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1.

Таблица 1

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
1.Сплошная толстая основная		s	Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2.Сплошная тонкая		От до	Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3.Сплошная волнистая			Линии обрыва Линии разграничения вида и разреза
4.Штриховая			Линии невидимого контура Линии перехода невидимые
5.Штрихпунктир-ная тонкая		От до	Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6.Штрихпунктир-ная утолщенная		От до	Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
7.Разомкнутая		От s до	Линии сечений
8.Сплошная тонкая с изломами		От до	Длинные линии обрыва
9.Штрихпунктир-ная с двумя точками тонкая		От до	Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях Линии для изображения развертки, совмещенной с видом

Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Для штриховой линии длина штрихов равна примерно от 2 до 8 мм (для формата А3 – 5мм), рассто­яние между штрихами 1...2 мм. Для штрихпунктирной линии длина штрихов должна быть равна примерно от 5 до 30 мм (для формата А3 – 15мм), расстояние между штрихами рекомендуется брать 2...3 мм. Штрихи в линии и промежутки между штрихами в линии должны быть приблизительно одинаковой длины. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (рис. 1.3).

Рис. 1.3

Длина штрихов разомкнутой линииберется 8...20 мм в зависимости от величины изображения (для формата А3 – 10мм). Для сложных разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

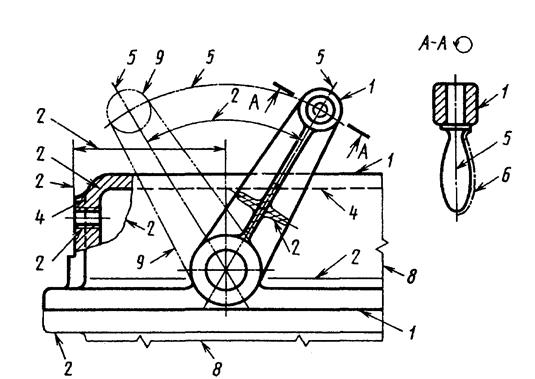

Примеры применения линий показаны на рис. 1.4. Номера позиций соответствуют номерам пунктов табл. 1.

Рис. 1.4

Чертежи и прочие конструкторские документы всех отраслей промышленности и строительства содержат необходимые надписи: название изделий, размеры, данные о материале, обработке деталей, специфика­ции и другие надписи.Если надписи на чертежах сделаны небрежно, то при изготовлении деталей по таким чертежам возможны ошибки.ГОСТ 2.304—81 (устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.

Размер шрифта h - величина, определенная высотой прописных букв в миллиметрах.

Высота прописных букв h измеряется перпендикулярно к основанию строки.

Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10 h (рис. 1.5 и 1.6).

Ширина буквы g - ширина буквы определяется по отношению к размеру шрифта h, например, g = 6/10 h, или по отношению к толщине линии шрифта d, например, g = 6 d.

Толщина линии шрифта d - толщина, определяемая в зависимости от типа и высоты шрифта.

Рис. 1.5 Рис. 1.6

Вспомогательная сетка - сетка, образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линий шрифта d (рис. 1.7).

Рис. 1.7

Устанавливаются следующие типы шрифта:

тип А без наклона (d = 1/14 h) с параметрами, приведенными в табл. 2;

тип А с наклоном около 75° (d = 1/14 h) с параметрами, приведенными в табл. 2;

тип Б без наклона (d = 1/10 h) с параметрами, приведенными в табл. 3;

тип Б с наклоном около 75° (d = 1/10 h) с параметрами, приведенными в табл. 3.

Таблица 2

Шрифт типа А (d = h /14)

Параметры шрифта	Обозначение	Относительный размер	Размеры, мм
Размер шрифта -
высота прописных букв	h	(14/14) h	l4d	2,5	3,5	5,0	7,0	10,0	14,0	20,0
высота строчных букв	с	(10/14) h	10 d	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами	а	(2/14) h	2 d	0,35	0,5	0,7	1,0	1,4	2,0	2,8
Минимальный шаг строк (высота вспомогательной сетки)	b	(22/14) h	22 d	4,0	5,5	8,0	11,0	16,0	22,0	31,0
Минимальное расстояние между словами	е	(6/14) h	6 d	1,1	1,5	2,1	3,0	4,2	6,0	8,4
Толщина линий шрифта	d	(1/14) h	d	0,18	0,25	0,35	0,5	0,7	1,0	1,4

Таблица 3

Шрифт типа Б (d= h /10)

Параметры шрифта	Обозначение	Относительный размер	Размеры, мм
Размер шрифта -
высота прописных букв	h	(10/10) h	10 d	1,8	2,5	3,5	5,0	7,0	10,0	14,0	20,0
высота строчных букв	с	(7/10) h	7 d	1,3	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами	а	(2/10) h	2 d	0,35	0,5	0,7	1,0	1,4	2,0	2,8	4,0
Минимальный шаг строк (высота вспомогательной сетки)	b	(17/10) h	17 d	3,1	4,3	6,0	8,5	12,0	17,0	24,0	34,0
Минимальное расстояние между словами	е	(6/10) h	6 d	1,1	1,5	2,1	3,0	4,2	6,0	8,4	12,0
Толщина линий шрифта	d	(1/10) h	d	0,18	0,25	0,35	0,5	0,7	1,0	1,4	2,0

ГОСТ 2.304—81 устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Примене­ние шрифта 1,8 не рекомендуется и допускается только для типа Б. Построение шрифта во вспомогательной сетке показано на рис. 1.8.

Рис. 1.8

Начертание букв русского алфави­та показано на рис. 1.9 – 1.12

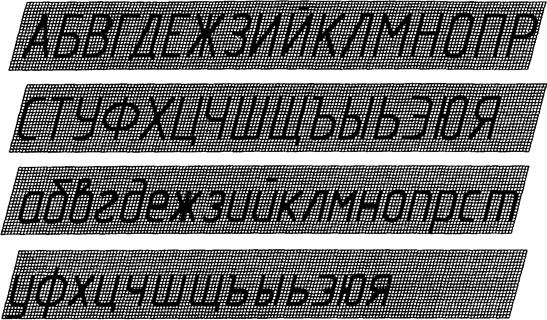

Шрифт типа А с наклоном

Рис. 1.9

Шрифт типа А без наклона

Рис. 1.10

Шрифт типа Б с наклоном

Рис. 1.11

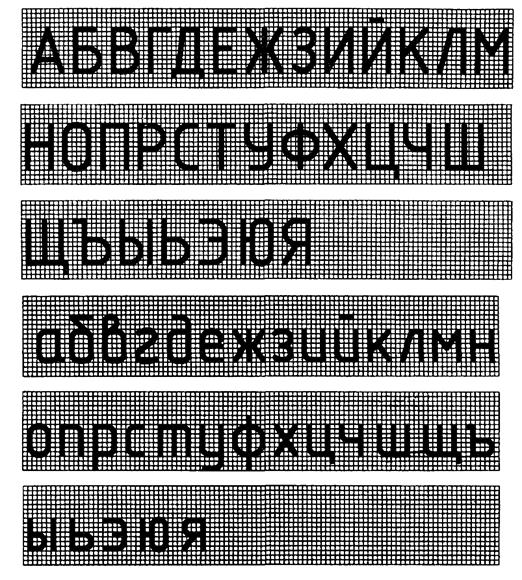

Шрифт типа Б без наклона

Рис. 1.12

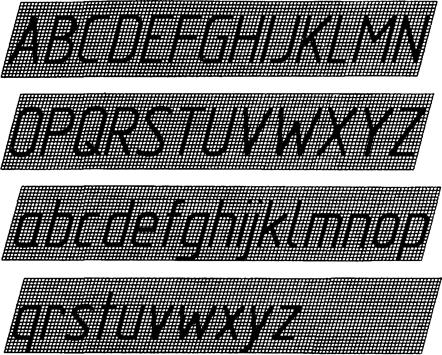

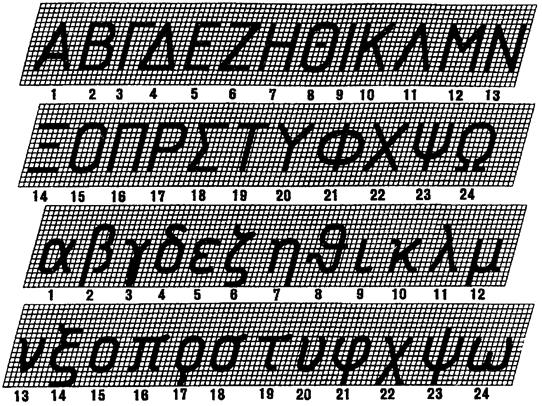

Начертание букв латинского и греческого алфавитов шрифтом типа Б с наклоном 75° показано на рис. 1.13 и 1.14. На рис. 1.15 показано написание арабских и римских цифр шрифтом типа Б с наклоном и без наклона.

Рис. 1.13

Рис. 1.14

Рис. 1.15

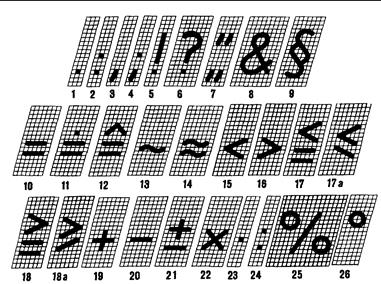

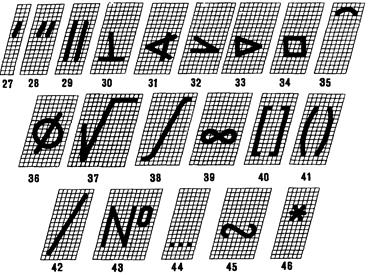

Начертание знаков шрифтом типа Б с наклоном приведено на рис. 1.16

Рис. 1.16

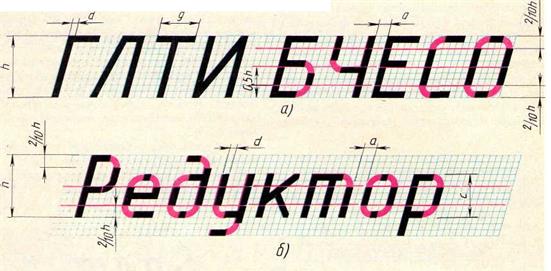

Для надписей чертежным шрифтом выполняется вспомогательная сетка сплошными тонкими линиями. При этом необходимо учесть разную ширину букв (рис. 1.17; буквы Ш, X, Ю). Расстояние между некоторыми буквами, например, Г и А (и в аналогичных сочетаниях букв) уменьшается до размера, равного толщине линии букв (рис. 1.18; буквы Г и Л). Прописные буквы по начертанию условно делят на три группы. При написании букв первой группы, например, Ш, Ц, Г, И нетребуются вспомога­тельные линии (рис. 1.17; буквы Ш, Ц, X). Для написа­ния второй группы посередине сетки проводят линию, над которой или под которой располагаются средние элементы букв, например букв Э, Ч, Ю, Б (рис. 1.17, 1.18). Для написания букв третьей группы - две линии, которые на­ходятся на расстоянии 3/14 h (для шрифта типа А) от верхней и нижней линии, ограничивающие скругление букв (рис. 1.17; буквы Э, Ю). В шрифте типа Б эти две линии расположены на расстоянии 2/10 h (рис. 1.18, а). Это нужно учитывать и при выполнении строчных букв (рис. 1.18, б).

ШРИФТ ТИПА А

Рис. 1.17

ШРИФТ ТИПА Б

Рис. 1.18

Для написания шрифтов малого размера применяют упрощенную сетку. На рис. 1.19 показано вписывание букв шрифта типа Б в обычную (рис. 1.19, а) и упрощенную сетку (рис. 1.19, б).

При выполнении надписей стандартным шрифтом типа Б размером 10(h) проводят все вспомогательные горизонтальные прямые линии, определяющие границы строчек шрифта. Проводят две горизонтальные линии на расстоянии 10 мм (высот шрифта h), на полученной строке откладывают отрезки, равные ширине букв плюс расстояние между буквами. Например, для буквы А этот отрезок равен 9/10/г (7/10/h — ширина буквы, 2/10/h — расстояние между буквами). При разметке строки учитывают сочетания букв типа РА, ГА, ТА и т. п. Наклонные линии для сетки под углом 75° проводят через намеченные точки при помощи двух треугольников: с углом 45° и с углами 30 и 60° (рис. 1.20).

Рис. 1.19

Рис. 1.20
