Напряжения в точке, тензор напряжений; закон парности касательных напряжений, главные площадки и главные напряжения; линейное, плоское и объемное напряженные состояния; обобщенный закон Гука

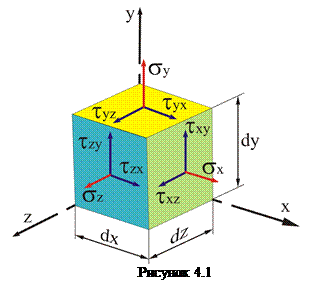

Если мысленно вырезать вокруг какой-нибудь точки тела элемент в виде бесконечного малого кубика, то по его граням в общем случае будут действовать напряжения, представленные на рис. 4.1.

Совокупность нормальных и касательных напряжений, действующих по всем площадкам (сечениям), содержащим какую-либо точку называют напряженным состоянием тела в данной точке.

Таким образом, на гранях элементарного параллелепипеда, выделенного в окрестности точки нагруженного тела, действуют девять компонентов напряжения. Запишем их в виде следующей квадратной матрицы:

,

где в первой, второй и третьей строках расположены составляющие напряжений соответственно на площадках, перпендикулярных к осям х, у, z. Эта совокупность напряжений называется тензором напряжений.

Нормальное напряжение s считается положительным, если оно направлено от площадки. Касательное напряжение tсчитается положительными, если изображающий его вектор стремится вращать параллелепипед по часовой стрелки относительно любой точке, лежащей внутри параллелепипеда. Отрицательными считаются напряжения обратных направлений.
