Тени многогранников

Тени геометрических тел

Выше говорилось, что тени делятся на собственные и падающие. Определение собственной тени сводится к нахождению ее контуров, то есть линий, отделяющих освещенную часть поверхности от неосвещенной.

Контур падающей тени можно рассматривать как тень, падающую от контура собственной тени.

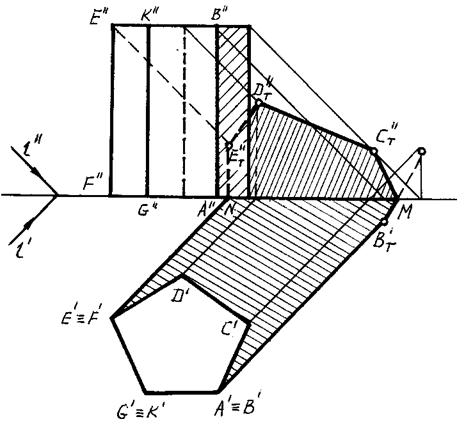

На рисунке 89, 90 построены собственная и падающая тени прямой пятиугольной призмы.

Рис. 89

Рис. 90

Для определения контура собственной тени призмы необходимо установить освещенность ее граней. Так как боковые грани призмы перпендикулярны к плоскости Н, то их освещенность легко определить на горизонтальной проекции, где видно, что обращены к свету две грани: EFGK и KGAB.

Освещено также верхнее основание призмы.

Таким образом, контуром собственной тени является ломаная ABCDEFGA, от которой построена тень, падающая на плоскости H и V по правилам, изложенным в предыдущей теме.

На рисунке 91,92 приведен пример построения собственной и падающей теней правильной пятиугольной пирамиды SABCDE.

Рис. 91 Рис. 92

В отличие от прямой призмы, боковые грани пирамиды не являются горизонтально-проецирующими плоскостями, поэтому определить их освещенность непосредственно по горизонтальной проекции не всегда возможно.

Строим падающую тень S _T' от вершины S на плоскость Н и определяем падающие тени от боковых ребер пирамиды. Линиями контура падающей тени пирамиды оказались прямые S _T'А и S _T' D. Следовательно, контур собственной тени пройдет вдоль ребер SA и SD. Таким образом, в собственной тени будут находиться грани SAE, SDE и основание пирамиды.
