Геометрические параметры цилиндрических зубчатых передач внешнего зацепления
Все геометрические параметры подразделяются на исходные (табл. 8.14.16.), т. е параметры, которые выбираются конструктором; основные параметры (табл. 8.14.18), которые рассчитываются на основании исходных параметров, и контрольные параметры (табл. 8.14.19) - дополнительные параметры, необходимые для контроля качества изготовления зубчатых колес.
Таблица 8.14.16
№ п/п
| Наименование параметра
| Обозначение
| Числовое значение
|
| Модуль
| m
| 4 мм
|
| Число зубьев шестерни
| z1
|
|
| Число зубьев колеса
| z2
|
|
| Угол наклона зуба
| b
| 0°
|
| Коэффициент смещения для шестерни
| x1
|
|
| Коэффициент смещения для колеса
| x2
|
|
| Ширина венца шестерни
| b1
| 30 мм
|
| Ширина венца колеса
| b2
| 25 мм
|
| Исходный контур (табл. 2.17)
| -
| ГОСТ 13755-81
|
Таблица 8.14.17

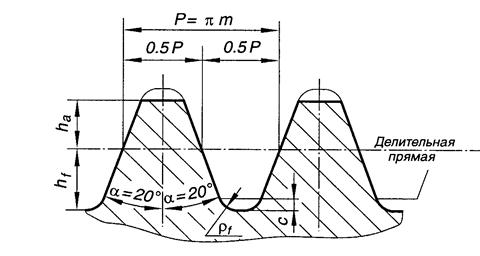

Параметры исходного контура для зубчатых колес с модулем m > 1 мм по ГОСТ 13755-81
|
|
№ п/п
| Наименование параметра
| Обозначение
| Числовое значение
|
| Угол главного профиля
| a
| 20°
|
| Высота головки зуба
| ha
| ha=ha*m
|
| Коэффициент высоты головки
| ha*
|
|
| Высота ножки зуба
| hf
| hf=hf*m
|
| Коэффициент высоты ножки
| hf*
| 1.25
|
| Радиус кривизны проходной кривой
| pf
| pf=pf*m
|
| Коэффициент радиуса кривизны проходной кривой
| pf*
| 0.38
|
| Радиальный зазор в паре исходных контуров
| c
| c=c*m
|
| Коэффициент радиального зазора
| c*
| 0.25
|
