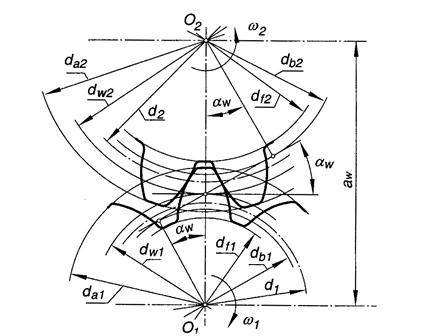

Основные параметры цилиндрических зубчатых колес и передач







Таблица 8.14.18

№ п/п Наименование параметра Обозначение Расчетные формулы и числовые значения
Делительное межосевое расстояние a a=(z1+z2)m/(2 cosb), a=(21+42)×4/(2×cos0°)=126 мм
Коэффициент смещения xS xS=x1+x2, xS=0+0=0
Угол профиля at tgat=tga/cosb, at=a=20°
Угол зацепления atw at=a=20°
Межосевое расстояние aw
Делительный диаметр шестерни. (Начальные диаметры, по которым пара зубчатых колес обкатывается в процессе вращения) d1
Делительный диаметр колеса d2
Передаточное число u
Начальный диаметр шестерни. (Начальный диаметр, диаметры окружностей, по которым пара зубчатых колес обкатывается в процессе вращения) dw1
Начальный диаметр колеса dw2
Коэффициент воспринимаемого смещения y y=(aw-a)/m, y=0
Коэффициент уравнительного смещения Dy Dy=xS-y, Dy=0
Диаметр вершин зубьев шестерни da1
Диаметр вершин зубьев колеса da2
Диаметр впадин шестерни df1
Диаметр впадин колеса df2
Основной диаметр шестерни. (Диаметр окружности, разверткой которой являются эвольвенты зубьев) db1
Основной диаметр колеса db2
