Показатели кинематической точности зубчатых колес и передач





Термины, обозначения и определения по ГОСТ 1643-81

1. Наибольшая кинематическая погрешность передачи .

Наибольшая алгебраическая разность значений кинематической погрешности передачи на полный цикл измерения относительного положения зубчатых колес.

Выражается в линейных величинах длиной дуги делительной окружности ведомого зубчатого колеса.

Допуск на кинематическую погрешность передачи.

2. Наибольшая кинематическая погрешность зубчатого колеса .

Наибольшая алгебраическая разность значений кинематической погрешности зубчатого колеса при его полном повороте на рабочей оси, ведомого измерительным зубчатым колесом при номинальном взаимном положении осей вращения этих колес в пределах его полного оборота (см. рис. 2.14).

Выражается в линейных величинах длиной дуги делительной окружности.

Допуск на кинематическую погрешность зубчатого колеса.

Примечание. Под рабочей осью зубчатого колеса понимается ось, вокруг которой оно вращается в передаче.

3. Колебание измерительного межосевого расстояния за оборот зубчатого колеса .

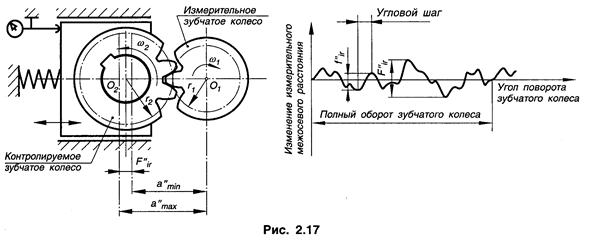

Разность между наибольшим и наименьшим действительными межосевыми расстояниями при двухпрофильном зацеплении измерительного зубчатого колеса с контролируемым зубчатым колесом при повороте последнего на полный оборот (рис. 2.17).

Допуск на колебание измерительного межосевого расстояния за оборот зубчатого колеса.



4. Погрешность обката .

Составляющая кинематической погрешности зубчатого колеса, определяемая при вращении его на технологической оси и при исключении циклических погрешностей зубцовой частоты и кратных ей более высоких частот.

Допуск на погрешность обката .

Примечание Под технологической осью зубчатого колеса понимается ось, вокруг которой оно вращается в процессе окончательной обработки зубьев по обеим их сторонам.

5. Радиальное биение зубчатого венца .

Разность действительных предельных положений исходного контура в пределах зубчатого колеса (на его рабочей оси).

Допуск на радиальное биение зубчатого венца .

6.Колебаниедлины общей нормали .

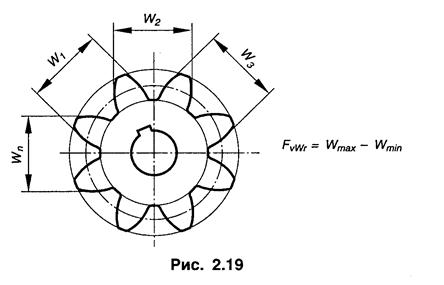

Разность между наибольшей и наименьшей действительными длинами общей нормали в одном и том же зубчатом колесе (рис. 2.19).

Примечание. Под действительной длиной общей нормали понимается расстояние между двумя параллельными плоскостями, касательными к двум разноименным активным боковым поверхностям зубьев зубчатого колеса.



Допуск на колебание длины общей нормали .



7. Накопленная погрешность k шагов .

Наибольшая разность дискретных значений кинематической погрешности зубчатого колеса при номинальном его повороте на k целых угловых шагов (рис. 2.20).



,

Где -действительный угол поворота зубчатого колеса;

z - число зубьев зубчатого колеса;

k-число целых угловых шагов, k>2;

r- радиус делительной окружности зубчатого колеса.

Допуск на накопленную погрешность k шагов .



8. Накопленная погрешность шага зубчатого колеса.

Наибольшая алгебраическая разность значений накопленных погрешностей в пределах зубчатого колеса.

Допуск на накопленную погрешность шага зубчатого колеса .

Показатели плавности работы зубчатых колес и передач

9. Местная кинематическая погрешность передачи .

Наибольшая разность между местными соседними экстремальными значениями кинематической погрешности передачи за полный цикл измерения относительного положения зубчатых колес передачи. (

Допуск на местную кинематическую погрешность передачи .

10. Циклическая погрешность передачи .

Удвоенная амплитуда k-й гармонической составляющей кинематической погрешности передачи.

Допуск на циклическую погрешность передачи.

11. Циклическая погрешность зубцовой частоты в передаче .

Циклическая погрешность передачи с частотой повторений, равной частоте входа зубьев в зацепление.

Допуск на циклическую погрешность зубцовой частоты в передаче .

12. Местная кинематическая погрешность зубчатого колеса .

Наибольшая разность между местными соседними экстремальными значениями кинематической погрешности зубчатого колеса в пределах его оборота.

Допуск на местную кинематическую погрешность зубчатого колеса .

13. Колебание измерительного межосевого расстояния на одном зубе .

Разность между наибольшим и наименьшим действительными межосевыми расстояниями при двухпрофильном зацеплении измерительного зубчатого колеса с контролируемым зубчатым колесом при повороте последнего на один угловой шаг.

Допуск на колебание измерительного межосевого расстояния на одном зубе .

14. Циклическая погрешность зубчатого колеса .

Удвоенная амплитуда k-й гармонической составляющей кинематической погрешности зубчатого колеса.

Допуск на циклическую погрешность зубчатого колеса .

15. Циклическая погрешность зубцовой частоты зубчатого колеса .

Циклическая погрешность зубчатого колеса при зацеплении с измерительным зубчатым колесом с частотой повторений, равной частоте входа зубьев в зацепление.

Допуск на циклическую погрешность зубцовой частоты зубчатого колеса .

16. Отклонение шага.

Дискретное значение кинематической погрешности зубчатого колеса при его повороте на один номинальный угловой шаг (см. рис. 2.20).

Предельное отклонение шага: верхнее , нижнее .

17. Отклонение шага зацепления .

Разность между действительным и номинальным шагами зацепления.

Предельные отклонения шага: верхнее , нижнее .

Примечание. Под действительным шагом зацепления понимается кратчайшее расстояние между двумя параллельными плоскостями, касательными к двум одноименным активным боковым поверхностям соседних зубьев зубчатого колеса (рис. 2.21).

18. Погрешность профиля зуба .

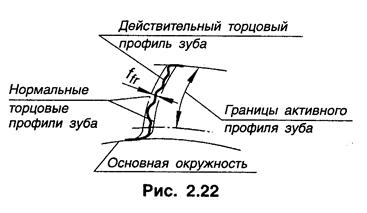

Расстояние по нормали между двумя ближайшими друг к другу номинальными торцовыми профилями зуба, между которыми размещается действительный торцовый активный профиль зуба зубчатого колеса (рис. 2.22).

Допуск на погрешность профиля зуба.
