Контрольные параметры зубчатых колес

Таблица 8.14.19

№ п/п	Наименование параметра	Обозначение	Расчетные формулы и числовые значения

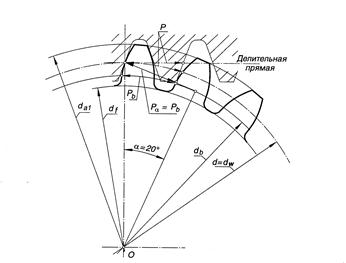

	Шаг зацепления	Pa	Pa=Pb=P cosa=pmcosa, Pa=p×4×cos20°=11.808 мм
	Угол профиля в точке на окружности диаметра dx=d+2xm	ax
	Основной угол наклона зубьев	bb	sinbb=sinba, bb=0°
	Расчетное число зубьев в длине общей нормали	zn	принимаем

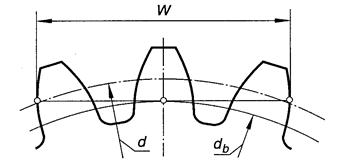

	Длина общей нормали. (Расстояние между разноименными боковыми поверхностями зубьев. Общая нормаль является одновременно касательной к основной окружности)	w	мм. При a=20°, b=0° и исходном контуре по ГОСТ 13755-81 возможен упрощенный расчет по формуле: W1=mk, где k=7.674 – коэффициент, определяемый по таблице (см. раздел 5 «Выполнение чертежей деталей машин»). W1=4×7.674=30.696 мм. Некоторое отличие значения длины общей нормали, полученного при упрощенном расчете, связано с округлением коэффициента k.

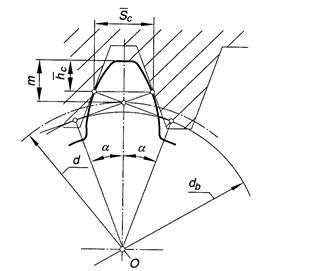

	Постоянная хорда зуба. (Прямая, соединяющая точки касания зубчатого венца с рейкой при беззазорном зацеплении)
	Высота до постоянной хорды
