И одинаковой частоты. Биения

Сложение гармонических колебаний одного направления

Колеблющееся тело может участвовать в нескольких колебатель­ных процессах, тогда необходимо найти результирующее колебание, иными словами, колебания необходимо сложить. Сложим гармонические колебания одного направления и одинаковой частоты

,

воспользовавшись методом вращающегося вектора амплитуды.

Построим векторные диаграммы этих колебаний (рис. 29). Так как векторы A₁ и A₂ вращают­ся с одинаковой угловой ско­ростью w_о, то разность фаз (j₂-j₁)

между ними оста­ется постоянной. Очевидно, что уравнение результирую­щего колебания будет:

. (5.21)

Рис. 29

В выражении (5.21) амплитуда А и начальная фаза j соответст­венно задаются соотношениями , . (5.22)

Таким образом, тело, участвуя в двух гармонических колебаниях одного направления и одинаковой частоты, совершает также гармонические колебания в том же направлении и с той же частотой, что и складываемые колебания. Амплитуда результирующего колебания зависит от разности фаз складываемых колебаний.

Проанализируем выражение (5.22) в зависимости от разности фаз :

1) , тогда А=А₁+А₂, т.е. амплитуда результирующего колебания А равна сумме амплитуд складываемых колебаний;

2) , тогда , т.е. амп­литуда результирующего колебания равна разности амплитуд склады­ваемых колебаний.

Для практики особый интерес представляет случай, когда два скла­дываемых гармонических колебания одинакового направления мало от­личаются по частоте. В результате сложения этих двух колебаний по­лучаются колебания с периодически изменяющейся амплитудой. Пери­одические изменения амплитуды колебаний, возникающие при сложе­нии двух гармонических колебаний с близкими частотами, называются биениями.

Пусть амплитуды складываемых колебаний равны А, а частоты равны w и w+Dw причем Dw<w. Начало отсчета выберем так, чтобы начальные фазы обоих колебаний были равны нулю:

Складывая эти выражения и учитывая, что во втором сомножителе
, найдем

. (5.23)

Получившееся выражение есть произведение двух колебаний. Так как
Dw<<w, тo сомножитель, стоящий в скобках, почти не изменяется, когда сомножитель coswt совершит несколько полных колебаний. Поэтому результирующее колебание х можно рассматривать как гармоническое с частотой w, амплитуда которого изменяется по следующему пе­риодическому закону:

. (5.24)

Частота изменения А_б в два раза больше частоты изменения косинуса
(так как берется по модулю), т.е. частота биений равна разности частот

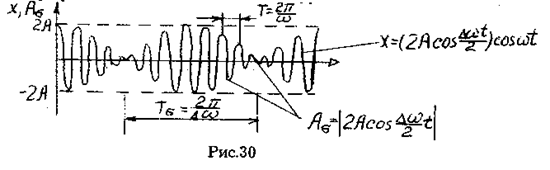

складываемых колебаний: w_s=Dw. Период биений . Характер зависимости (5.23) показан на рис. 30, где сплошные жирные линии дают график результирующего колебания (5.23), а огибающие их - график медленно меняющейся по уравнению (5.24) амплитуды.

Определение частоты тона биений между эталонным и измеряемым колебаниями - наиболее широко применяемый на практике метод срав­нения измеряемой величины с эталонной. Метод биений используется для настройки музыкальных инструментов, анализа слуха и т. д.
