С сосредоточенными параметрами
Частотные характеристики линейных цепей
Частотные характеристики являются важнейшими характеристиками электронных устройств. Они позволяют определить рабочий диапазон частот и оценить возможные амплитудные и фазовые искажения сигнала при его прохождении через цепь. Наиболее удобным методом анализа процесса передачи сигнала через электронное устройство является спектральный метод. Он позволяет сложный сигнала представить в виде ряда или интеграла Фурье, а на основании принципа суперпозиции отклик линейной цепи на сложный сигнал представить как сумму откликов на каждую гармоническую составляющую сложного сигнала. При теоретическом исследовании основными характеристиками линейных цепей являются их комплексные передаточные или входные функции
где Теоретическое исследование цепей проводится по такому алгоритму: 1) для режима гармонических колебаний составляют уравнения цепи; 2) решают эти уравнения; 3) определяют передаточную или входную функцию цепи; 4) определяют ее модуль (АЧХ) и аргумент (ФЧХ); 5) строят графики АЧХ, ФЧХ и анализируют полученные результаты.
Частотные характеристики 1) Рассмотрим дифференцирующую Рис. 2.12 Дифференцирующая
Следуя указанному алгоритму, на основании закона Кирхгофа для напряжений, запишем уравнение цепи:
Решая его, находим ток
Определив выходное напряжение, получаем выражение для комплексной передаточной функции
Выделяя модуль и аргумент комплексной передаточной функции, получаем выражения, определяющие АЧХ
и ФЧХ

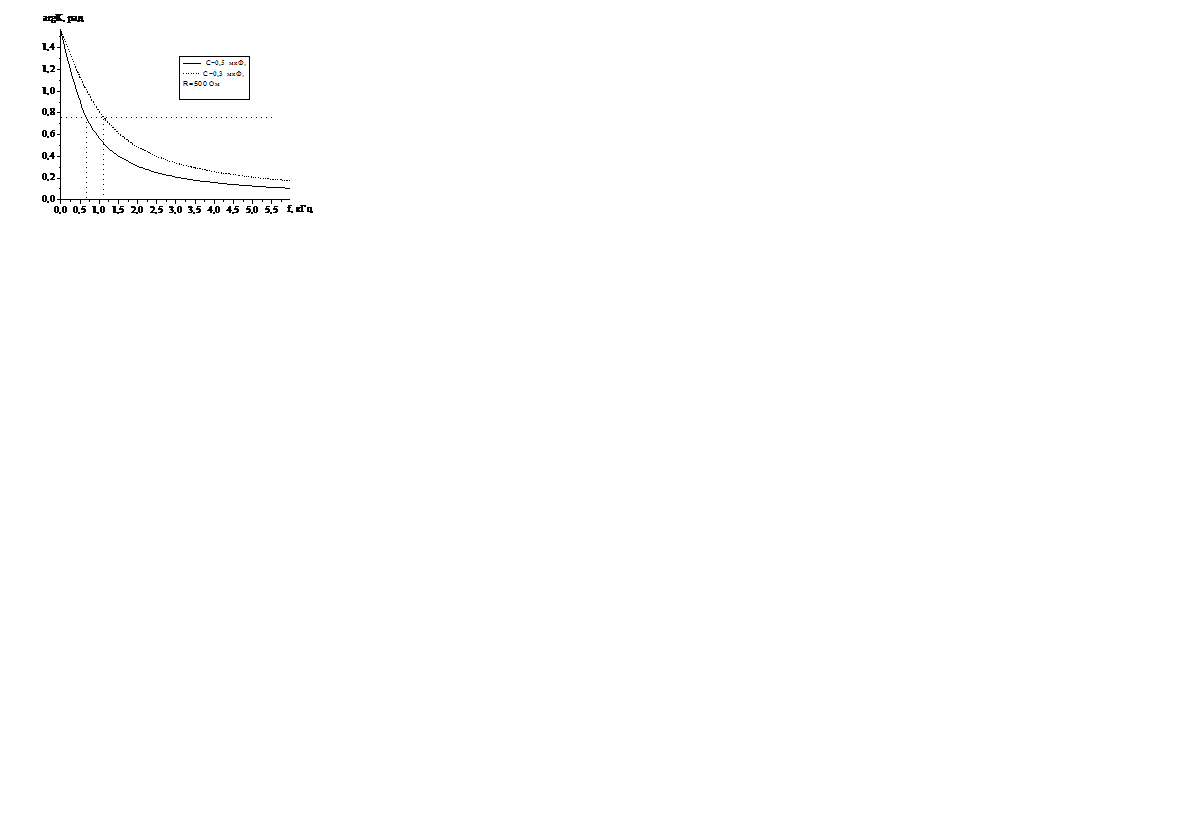

По полученным формулам рассчитываем и строим графики частотных характеристик. Характерный вид амплитудно-частотной характеристики и фазо-частотной характеристики для конкретных значений
2) Рассмотрим интегрирующую Следуя указанному алгоритму, на основании закона Кирхгофа для напряжений, запишем уравнение цепи:
Рис. 2.15. Интегрирующая
Из решения уравнения цепи найдем ток Определив выходное напряжение, выделяем комплексную передаточную функцию
Выделяя модуль и аргумент комплексной передаточной функции, получаем выражения, определяющие АЧХ
и ФЧХ
По полученным формулам рассчитаем и построим графики частотных характеристик цепи. Типичный вид амплитудно-частотной характеристики и фазо-частотной характеристики интегрирующей
