Электропневматический рулевой привод

Схема. Принцип действия.

В поршневом приводе в качестве пневматического двигателя (ПД) используется силовой цилиндр. Входной газовый поток распределяется между полостями двигателя при помощи дроссельного распределительного устройства, например, струйной трубки, которая в зависимости от расположения по отношению к приёмным окнам обеспечивает перепад давления на поршне ПД.

Функциональная схема ПД имеет вид:

На схеме обозначено: ИСГ – источник сжатого газа, АПМ – агрегаты пневмомагистрали, ПСУ – преобразующее и суммирующее устройство, УМ – усилитель мощности, ЭМП – электромеханический преобразователь, ПРУ – пневматическое распределительное устройство, ПД – пневматический двигатель, МП – механическая передача, НАГ – нагрузка, ПОС – потенциометр обратной связи, КОС – корректирующая обратная связь.

Каждый из обозначенных элементов привода является функционально завершённым. Приведённая функциональная схема соответствует автономному приводу, т.е. приводу с источником энергии.

Задача привода – преобразование входного сигнала U_вх в перемещение выходного вала d. На схеме обозначены промежуточные координаты: DU – сигнал ошибки контура привода, I_у – ток управления обмоток ЭМП, a - угол отклонения якоря ЭМП, G_i – расходы в полости пнематического двигателя, Y - перемещение штока поршня, U_ос – напряжение обратной связи. Энергетический канал характеризуется двумя параметрами: Р_z – давлением на входе в привод и Р_б – давлением в баллоне.

Различие в типах пневматических приводов определяется конструктивным исполнением ПД и свойствами ПРУ. Ниже будем рассматривать только привод с ПРУ типа струйная трубка. Однако, приведённые модели, последовательность проектирования иосновные рекомендации могут быть применены для поршневых приводов с произвольными дроссельными распределительными устройствами (сопло-заслонка, золотник) при соответствующих доработках модели.

Принципиальная схема пневматического привода со струйной трубкой приводится на рис. 9.8.

Р₂

ИСГ

Uвх

Рб

МП

Р1

ОК

U

DU

ПД

Дроссельное ПРУ – это пневматический мост, состоящий из четырёх пневматических дросселей (сопротивлений), определяемых своими проходными сечениями A_ij. В одну диагональ моста включено давление питания Р_z, а в другую – полости ПД. Входной поток сжатого газа G_z проходит по дросселям ПРУ как показано на схеме, создавая различные давления Р₁ и Р₂ в полостях ПД. Управление давлениями в полостях ПД осуществляется путём изменения величин проходных сечений ПРУ.

I_y

Р_z

Примечание: в дальнейшем в тексте лекций будут использоваться обозначения площадей и потоков втекания с индексами «1» (А₁, G₁), а площадей и потоков вытекания с индексами “2” (А₂, G₂).

Конструктивные особенности привода определяются конструктивными особенностями ПРУ и ПД. Преобразующее и суммирующее устройство (ПСУ) и УМ обычно выполняются в виде отдельных блоков из серийных элементов. Датчик обратной связи для приводов кратковременного действия выполняется в виде потенциометра, для приводов с длительным временем работы применяются бесконтактные, например, индукционные датчики. Механическая передача для поршневых ПД выполняется, как правило, рычажной. Если ПД достаточно разнообразны по способам преобразования энергии сжатого газа, то применение ПРУ в пневматических приводах ограничивается ПРУ дроссельного типа. Объёмного типа приводы не применяются из-за сложности реализации компрессоров переменной производительности.

Основные конструктивные параметры системы – это перечень параметров, необходимых для определения основных характеристик, которые нужны для выбора привода или оценки альтернативных вариантов приводов при техническом решении задачи. Для различных технических устройств и приводов, в том числе, перечень основных конструктивных параметров может быть различным.

Рассмотрим агрегат, состоящий из ПД, ПРУ и ЭМП. Такая совокупность является является конструктивно и функционально завершённым устройством и часто называется рулевой машиной. Данному агрегату присущи основные технические характеристики, которые связаны с его конструктивными параметрами и параметрами рабочего тела и определяют пригодность РМ для выполнения той или иной технической задачи.

Основными конструктивными параметрами являются для:

ПД:

- А_П – эффективная площадь поршня, площадь на которую действует давление,

- Y_max – максимальный ход поршня,

- r_кп – радиус кинематической передачи.

ПРУ:

- - максималь- максимальная площадь втекания,

-

- - максимальная площадь вытекания,

-

- где d_CB – внутренний диаметр струйной трубки, d_П – диаметр приёмного окна.

УМ:

- k_U – коэффициент усиления по напряжению.

Приведённый перечень параметров значительно уже полного перечня параметров, определяемого математической моделью привода и его рабочим чертежом, но он является достаточным в смысле поставленной задачи выбора привода.

Кроме указанных выше параметров, при проектировании всегда имеется набор параметров, которые в меньшей степени зависят от проектировщика. К ним относятся:

- параметры рабочего тела:

отношение теплоёмкостей k,

газовая постоянная R,

температура газа T_z,

давление газа на выходе привода Р_а,

максимальный ход штока Y_max (обычно выбирается в диапазоне 3…35 мм),

коэффициенты расхода сечений ПРУ - m =0,6…0,8,

коэффициенты восстановления давлений k_P =0,8,

отношение площадей вытекания и втекания k_A = A_2m/A_1m.

Основными техническими характеристиками (ОТХ) привода являются:

- максимальный момент на валу привода - M_max,

- максимальная скорость выходного вала - W_max,

- максимальный расход газа - G_z,

- максимальная мощность привода - N_max.

Лекция 11.

ОТХ определяются следующими соотношениями:

Из приведённой схемы ясно выражение для M_max и W_max. Усилие F на штоке создаётся перепадом давления (Р₁ - Р₂) – F = A_П (Р₁ - Р₂), а момент относительно точки «О» будет M=Fr_KП=k_PP_zA_Пr_KП.

Максимальный массовый расход газа определяется соотношением для сверхкритического истечения через сопло:

Или объёмный расход, приведённый к нормальным условиям (в нормальных метрах):

Рассматривая совместно выражения для расхода Gz, максимального момента M_max и скорости W_max, несложно получить зависимость мощности привода в форме:

Полученная зависимость достаточно хорошо показывает влияние основных параметров на максимальную мощность пневматического поршневого привода с дроссельным распределителем.

По ОТХ проводится сравнение привода с альтернативными вариантами и принимается решение о возможности применения рассматриваемого привода в САУ. При положительном решении производится детальное уточнение характеристик привода.

Сжатый газ как рабочее тело газового привода.

При описании процессов в газовом приводе принято считать газ идеальным, т. е. подчиняющимся закону Бойля-Мариотта.

Сжатый газ характеризуется следующими параметрами:

- давлением, как отношение силы F ударов молекул к площади А

- объёмом V, котрый занимает сжатый газ,

- температурой Т,

- массой m.

Указанные параметры газа взаимоувязаны уравнением состояния для идеального газа:

где R – удельная газовая постоянная.

Из уравнения состояния следует соотношение для плотности газа

Из уравнения состояния также следует связь массового секундного расхода газа с объёмным расходом:

А величины давления и температуры обычно принимаются нормальными, т. е. Р₀=0,1 МПа и Т₀=293^оК.

Энергетическое состояние газа описывается первым законом термодинамики:

где:

Q – теплота, подведённая к газу, U – внутренняя энергия, L – работа, совершаемая газом. С некоторыми допущениями уравнение первого закона термодинамики можно использовать в дифференциальной форме:

При определении расходов газа для описания работы пневматических устройств используют зависимости массового секундного расхода газа. Особенностью газовых систем является то, что при изменении режима течения газа со сверхкритического на докритический изменяется форма зависимости массового расхода от давлений до и после дросселя. Если Р1 – давление перед дросселем, а Р2 – давление за дросселем, то критическое соотношение давлений определяется выражением:

Из приведённого соотношения видно, что при отличии в давлениях до и после дросселя в два раза происходит изменение режимов течения газа.

При сверхкритическом режиме течения, т. е. при расход через дроссель сечением А определяется по формуле:

При докритическом режиме течения, т.е. когда расход

через дроссель сечением А определяется по формуле:

В этих уравнениях:

Пневматические распределительные устройства.

Выше уже говорилось, что ПРУ является в приводе конечным каскадом усилителя мощности, а также указывалось, что в пневматическом приводе, как правило, применяются дроссельные распределительные устройства.

Дроссельное ПРУ – это пневматический мост, состоящий их 4-х пневматических дросселей (сопротивлений) A_ij, в одну диагональ которого подключено давление питания Р_z, а в другую – полости пневматического двигателя (ПД). Входной поток сжатого газа G_z проходит по дросселям ПРУ, как показано в схеме, создавая различные давления Р₁ и Р₂ в полостях ПД.

		Pz

	A11		A12

G₂₁

G₂₂

P_a

G₂

G₁

A₂₂

A₂₁

P₂

P₁

На схеме обозначено: Р₁ и Р₂ – давления в полостях ПД, А₁₁ и А₁₂ – дроссели втекания, А₂₁ и А₂₂ – дроссели вытекания, G₁₁ и G₁₂ – расходы втекания, G₂₁ и G₂₂ – расходы вытекания, G₁ и G₂ – расходы газа в полости ПД.

Управление ПД осуществляется путём изменения проходных сечений дросселей ПРУ. Проходные сечения образуются между торцом струйной трубки и приёмными окнами.

G₂

G₁

Исходной схемой для определения характеристик ПРУ дроссельная схема, представленная выше.

Входным сигналом ПРУ является х – перемещение торца трубки, в соответствии счем изменяются все проходные сечения А_ij. Выходным сигналом ПРУ являются расходы G₁ и G₂ или их разность DG = G₁ - G₂. Вывод зависимости F (x, DG)=0 даст обобщённую характеристику ПРУ.

Для вывода уравнения задано: параметры газа k, R,T_z, P_z, P_a, зависимость А_ij=f(x), схема ПРУ.

Необходимо определить: DG = f(x).

Исходным уравнением является уравнение неразрывности газового потока, составленное для узловых точек схемы:

Принятые допущения:

1.

Режим течения через все дроссели сверхкритический, т.е.

2. Температуры газа постоянны и равны входной температуре:

3.

Проходные сечения дросселей линейно зависят от входного сигнала:

4. Давление Р₁ и Р₂ меняются линейно:

Параметры с индексом «0» называются равновесными параметрами распределителя и являются координатами точки, в окрестности которой проводится линеаризация полученных уравнений. Равновесные параметры определяются при среднем положении струйной трубки по отношению к приёмным окнам (a=0).

Раскроем с учётом приведённых допущений уравнения неразрывности расходов:

В последние уравнения подставим выражения для давлений и площадей:

Вычтя из первого уравнения второе после преобразований, получим:

В компактной форме уравнение ПРУ можно записать его механическую характеристику:

Уравнение движения поршневого пневматического двигателя (ПД).

ПД преобразует энергию сжатого газа в механическую энергию. ПД работает на принципе попеременного наполнения и опорожнения своих полостей сжатым газом. Расчётная схема ПД представлена на рисунке выше.

Входным сигналом ПД являются расходы

Входной величиной является F – усилие и скорость штока -

Под уравнением ПД понимается зависимость

Для вывода уравнения заданы:

- параметры сжатого газа k, R, T, P_Z, P_a;

- кинематические параметры ПД А_П – площадь поршня, у_m – максимальный ход штока, r_KH – радиус звена между штоком и органом управления.

Принятые допущения:

1.

Температуры газа в полостях ПД и равны входной температуре

2. Давления в полостях Р₁ и Р₂ меняются линейно

Параметры с индексом «0» называются равновесными параметрами ПД и являются координатами точки механической характеристики, в окрестности которой проводится линеаризация полученных уравнений.

Усилие на штоке ПД можно определить на основании уравнения состояния газа для каждой из полостей ПД:

Для связи выходных параметров ПД с расходами газа следует при принятых допущениях использовать уравнение состояние газа, действующее в каждой полости:

Из уравнения состояния для расхода после дифференцирования, получим:

Связь расходов с выходными параметрами после дифференцирования по переменным Р_i, V_i для каждой полости имеет вид:

Для поршневого ПД зависимость объёмов V_i от перемещения описывается простым соотношением:

где V₀=A_пy_m – равновесный объём полостей ПД, т. е. объём полости цилиндра при среднем положении поршня.

Подставляя в уравнения для расходов выражения для давлений Р_i и объёмов V_i и вычитая из первого уравнения второе, после преобразований, получим уравнение ПД:

Полученное уравнение является искомым, так как усилие на штоке есть F=A_ПР_Д. Из уравнения следует, что подведённый в полости ПД газ расходуется на заполнение (опорожнение) полости при движении поршня с постоянной скоростью и на изменение давления в полости.

Используя радиус кинематической передачи r_KH, можно характеристики ПД привести к выходному валу привода на основании простейших кинематических соотношений.

Элементы контура пневматического привода(ПП).

Усилитель мощности в контуре ПП выполняет те же функции, что и в гидравлическом приводе. Передаточная функция УМ была рассмотрена в разделе элементов гидравлического привода. Следует отметить, что и в ПП УМ является практически основным элементом, который позволяет просто изменять коэффициент усиления контура привода, добиваясь заданные устойчивость и качество регулирования.

Электромеханический преобразователь (ЭМП) в ПП также служит для преобразования электрических сигналов системы управления в перемещение струйной трубки. Передаточная функция ЭМП рассматривалась ранее.

Математическая модель поршневого пневматического привода.

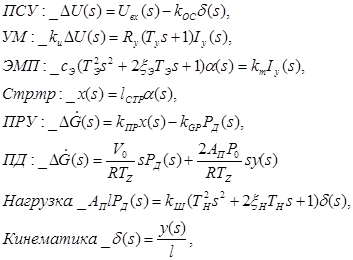

Для анализа частотных характеристик рассмотрим систему уравнений привода в операторной форме. Уравнения составлены для всех элементов функциональной схемы привода.

В уравнениях часть параметров привода определяется при проектировании, а часть определяются для конкретных условий: k_OC=U_пит/d_m, R_y – определяется из паспортных данных ЭМП (для транзисторных усилителей постоянного тока R_y =100…500 Ом), Т_у=0,01…0,008 с – определяется характеристиками УМ, с_Э/k_m=a_max/I_max – определяется выбранным УМ и ЭМП, V₀=А_пу_max – равновесный объём полостей ПД, Р₀=(0,3…0,4)Р_Z – равновесное давление в полостях ПД, k_ПР и k_GP – определяются типом ПРУ, k_u – коэффициент усиления усилителя по напряжению – выставляется при настройке привода по запасам устойчивости по амплитуде не менее 6 дб и по фазе не менее 50^о, Т_Э – постоянная времени механической части ЭМП и ПРУ, которая имеет, как правило, значения (4…6)10^-4с, x_Э =0,2…0,4 – показатель демпфирования в механической части ЭМП и ПРУ, l_стр – длина струйной трубки.

При описании ПП необходимо учитывать трение в выходном звене. Трение определяется взаимодействием поршня и цилиндра, цилиндра и штока, трением в кинематике, трением в нагрузке. Трение существенно влияет на динамические характеристики ПП, позволяет в несколько раз увеличивать добротность привода при обеспечении заданных запасов устойчивости.

Ранее рассматривалось трение и приводилось уравнение

где k_BT – коэффициент вязкого трения, МТ –сухое трение в подвижной системе руля. В итоге уравнение нагрузки на валу привода примет вид:

Cледует отметить, что при описании работы гидропривода трение опускалось, так как жидкость при перетекании через дроссели имеет высокую степень демпфирования, значительно превышающее трение. В случае пневматического привода трение следует учитывать. Для упрощения расчётов проводят гармоническую линеаризацию последнего уравнения нагрузки, которое принимает вид:

которое является добавкой к вязкому демпфированию.

Структурная схема пневматического привода.

Как и в случае гидропривода, ограничимся рассмотрением структурной схемы исполнительной части привода.

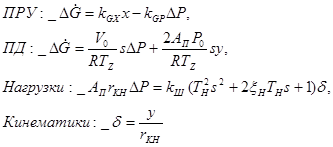

Структурная схема исполнительной части привода может быть получена на основании уравнений ПРУ, ПД и нагрузки. Рассмотрим соответствующие уравнения:

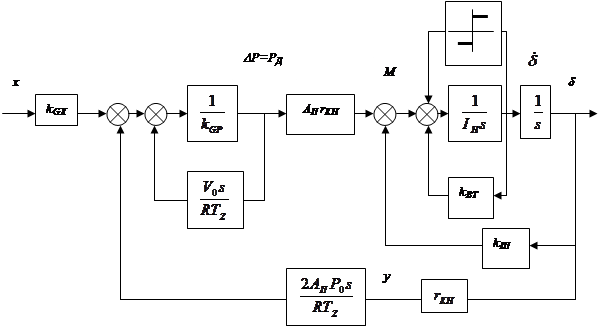

На основании приведённых уравнений можно представить структурную схему участка прямой цепи привода. Точки суммирования обратных связей по перепаду давления и скорости штока можно поменять местами.

Параметры структурной схемы определяются через конструктивные параметры и параметры сжатого газа по соотношениям, полученным на основании приведённой выше системы уравнений привода:

Постоянная времени Т_П является основной постоянной времени, характеризующей инерционность ПП. Можно показать, что она приближённо определяется как отношение перемещения ymax к максимальной скорости штока поршня

После несложных преобразований получим структурную схему ПП в более компактной форме с учётом безинерционности УМ и ЭМП

Полученная структурная схема достаточно хорошо отражает основные свойства ПП при очевидной простоте. Схема может быть принята за основу для анализа характеристик привода. В некоторых случаях необходимо учесть запаздывание сигнала в усилителе мощности, а также основные нелинейные свойства привода (трение, ограничение по перемещению струйной трубки).

Структурная схема ПП при k_Ш=0 и k_BT=0.

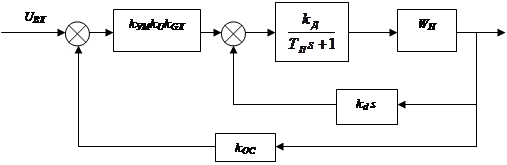

Рассмотрим участок структурной схемы ПП при наличии только инерционной нагрузки (k_Ш=0 и k_BT=0):

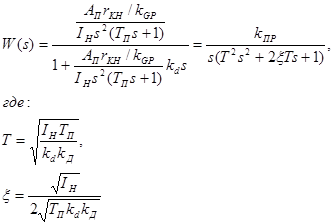

На основании приведённой схемы для замкнутого контура получаем:

Полученное выражение передаточной функции привода показывает, что в рассматриваемом случае ПП описывается колебательным звеном с астатизмом первого порядка.

Структурная схема силового ДПП в общем случае.

В общем случае нагружения, т.е. при k_Ш¹0, k_ВТ¹0 и I_Н¹0, частотные характеристики и передаточную функцию привода можно получить на основании анализа логарифмических частотных характеристик. Для проведения анализа частотных характеристик вновь рассмотрим структурную схему ПП, ограничившись исполнительной частью.

Рассмотренный контур имеет третий порядок, что делает неоднозначным анализ свойств контура в общем случае без конкретных значений постоянных времени и коэффициента передачи. Для случая применения пневмопривода в рулевых приводах ЛА диапазоны изменения параметров контура имеют определённые границы, что позволяет анализировать его характеристики. Для анализа используем построение логарифмических частотных характеристик, только амплитудных и асимптотических. Ниже приводятся построения для приведённой выше структурной схемы с учётом глубокой отрицательной обратной связи.

	дБ		1/ТШ		1/ТП

1/с

1,0

0,1

При глубокой обратной связи замкнутая частотная характеристика идёт по нижней из характеристик. Для построения необходимо строить прямую передаточную характеристику и 1/W_oc, имея в виду, что числитель определяется соотношением

В результате построений мы как и в случае гидропривода можем заменить исходную структурную схему разомкнутого привода приближённым произведением двух звеньев
