ВВЕДЕНИЕ. Методические указания по выполнению

Т-14

По дисциплине

Контрольной работы

Методические указания по выполнению

Таирова Г.Р.

«Телеуправление и передача данных»

для бакалавров по направлению подготовки 141400 «Электроэнергетика и электротехника»

заочной формы обучения на базе среднего и средне-специального образования

Альметьевск, 2014

УДК

Таирова Г.Р. Методическое пособие по выполнению контрольной работы по дисциплине «Телеуправление и передача данных». – Альметьевск: Альметьевский государственный нефтяной институт, 2014г.- с.

В данных методических указаниях представлены краткие сведения о телемеханических устройствах и датчиках телеизмерения – телесигнализации, применяемых на нефтяных промыслах. Приведены данные, характеризующие надежность элементов, используемых в нефтепромысловых телемеханических системах.

Предназначены для бакалавров, обучающихся по направлению 141400 «Электроэнергетика и электротехника» профиля: «Электроснабжение» (заочная форма обучения).

Печатается по решению учебно-методического совета АГНИ.

Рецензент:

Р.Б. Булатов – зав. кафедрой Автоматизации и информационных технологий АГНИ, к.т.н., доцент

© Альметьевский государственный нефтяной институт, 2014

Содержание

Введение……………………………………………………………………….4

Задача №1…………………………………………………………………….18

Задача №2…………………………………………………………………….21

Задача №3…………………………………………………………………….25

Примеры выполнения задач №1-№3……………………………………….32

Литература……………………………………………………………………56

Телеуправление - управление положением или состоянием дискретных объектов и объектов с непрерывным множеством состояний методами и средствами телемеханики. Телеуправление должно предусматриваться в объеме, необходимом для централизованного решения задач по установлению надежных и экономически выгодных режимов работы электроустановок, работающих в сложных сетях, если эти задачи не могут быть решены средствами автоматики. Телеуправление должно применяться на объектах без постоянного дежурства персонала, допускается его применение на объектах с постоянным дежурством персонала при условии частого и эффективного использования. Для телеуправляемых электроустановок операции телеуправления, так же как и действие устройств защиты и автоматики, не должны требовать дополнительных оперативных переключений на месте (с выездом или вызовом оперативного персонала). При примерно равноценных затратах и технико-экономических показателях предпочтение должно отдаваться автоматизации перед телеуправлением

Телесигнализация - получение информации о состоянии контролируемых и управляемых объектов, имеющих ряд возможных дискретных состояний методами и средствами телемеханики.

Телесигнализация должна предусматриваться:

· для отображения на диспетчерских пунктах положения и состояния основного коммутационного оборудования тех электроустановок, находящихся в непосредственном оперативном управлении или ведении диспетчерских пунктов, которые имеют существенное значение для режима работы системы энергоснабжения;

· для ввода информации в вычислительные машины или устройства обработки информации;

· для передачи аварийных и предупредительных сигналов.

Телесигнализация с электроустановок, которые находятся в оперативном управлении нескольких диспетчерских пунктов, как правило, должна передаваться на вышестоящий диспетчерский пункт путем ретрансляции или отбора с нижестоящего диспетчерского пункта. Система передачи информации, как правило, должна выполняться не более чем с одной ступенью ретрансляции. Для телесигнализации состояния или положения оборудования электроустановок, как правило, должен использоваться в качестве датчика один вспомогательный контакт или контакт реле-повторителя.

Телеизмерение - получение информации о значениях измеряемых параметров (напряжения, тока, давления, температуры и т. п.) контролируемых и управляемых объектов методами и средствами телемеханики. Сущность телеизмерения заключается в том, что измеряемая величина, предварительно преобразованная в ток или напряжение, дополнительно преобразовывается в сигнал, который затем передается по каналу связи. Таким образом, передается не сама измеряемая величина, а эквивалентный ей сигнал, параметры которого выбирают так, чтобы искажения при передаче были минимальными. Телеизмерения должны обеспечивать передачу основных электрических или технологических параметров (характеризующих режимы работы отдельных электроустановок), необходимых для установления и контроля оптимальных режимов работы всей системы энергоснабжения в целом, а также для предотвращения или ликвидации возможных аварийных процессов.

Телеизмерения наиболее важных параметров, а также параметров, необходимых для последующей ретрансляции, суммирования или регистрации, должны выполняться, как правило, непрерывными. Система передачи телеизмерений на вышестоящие диспетчерские пункты, как правило, должна выполняться не более чем с одной ступенью ретрансляции. Телеизмерения параметров, не требующих постоянного контроля, должны осуществляться периодически или по вызову. При выполнении телеизмерений должны учитываться необходимость местного отсчета параметров на контролируемых пунктах. Измерительные преобразователи (датчики телеизмерений), обеспечивающие местный отсчет показаний, как правило, должны устанавливаться вместо щитовых приборов, если при этом сохраняется класс точности измерений.

Телемеханизация применяется тогда, когда необходимо объединить разобщённые или территориально рассредоточенные объекты управления в единый производственный комплекс (например, при управлении газо- и нефтепроводом, энергосистемой, железнодорожным узлом, системой пожаротушения, управление насосами на насосной станции и т.п.), либо когда присутствие человека на объекте управления нежелательно (например, в атомной промышленности, на химических предприятиях) или невозможно (например, при управлении непилотируемой ракетой). Внедрение телемеханических систем позволяет сократить численность обслуживающего персонала, уменьшает простои оборудования, освобождает человека от работы во вредных для здоровья условиях. Особое значение телемеханика приобретает в связи с созданием автоматизированных систем управления (АСУ). Обработка данных, полученных по каналам телемеханики, на ЭВМ позволяет значительно улучшить контроль технологического процесса и упростить управление. Поэтому в настоящее время вместо понятия "телемеханика" используется сокращение АСУ ТП - автоматизированная система управления технологическим процессом. Современная система телемеханики также немыслима без компьютера, поэтому можно сказать, что телемеханика и АСУ ТП - близнецы-братья. Разница между этими понятиями улавливается лишь по времени появления и по традиции использования. Например, в энергетике предпочитают использовать слово телемеханика, на промышленных предприятиях - АСУ ТП. Телемеханика подразумевает удаленное управление технологическим процессом, в то время как АСУ ТП определяется как управление технологическим процессом в общем случае (удаленно или локально). Поэтому можно сказать что телемеханика – это составная часть АСУ ТП. В англоязычных источниках аналогом понятия "телемеханика" является сокращение SCADA (СКАДА) — Supervisory Control And Data Acquisition - диспетчерское управление и сбор данных, в которое вкладывается, по сути, тот же смысл. Сейчас же словом SCADA называется программный пакет для сбора, обработки, отображения и архивирования информации об объекте управления. В зависимости от информационной насыщенности объекта управления, SCADA является необязательной частью АСУ ТП. Примеры SCADA систем: Genesis, InTouch, Winlog, MasterSCADA, Trace Mode, OpenSCADA и т.п.

Задача №1

Для реактивного двухполюсника построить схему обратного двухполюсника и рассчитать его элементы. Схемы реактивных двухполюсников приведены на рисунке 1, значения их элементов и другие исходные данные – в таблице №1, №2 и №3.

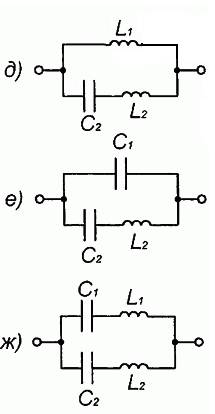

Рисунок 1. Схемы реактивных двухполюсников.

Таблица №1. Схема двухполюсника.

Последняя цифра шифра студента
Схема двухполюсника	а	б	з	а	г	д	е	ж	г	в

Таблица №2. Элементы двухполюсника.

Предпоследняя цифра шифра студента
Элементы двухпо- люсника		7,0	13,0						4,0
	0,5	1,3	0,4	1,7	0,3	0,5	0,3	1,5	1,6	1,5
	0,4	0,5	0,4	0,8	0,1	1,1	3,5	1,0	2,0	2,1

Таблица №3. Коэффициент перехода.

Сумма последних двух цифр шифра	Коэффициент перехода,
	0,8
	1,5
	2,5
	1,0
	1,11
	1,8
	1,4
	0,3
	1,4
	0,7
	0,1
	3,5
	1,7
	1,2
	0,9
	0,4
	2,6
	0,4
	1,6

Для решения задачи нужно выполнить следующее:

· построить схему обратного двухполюсника относительно заданного;

· рассчитать значения элементов обратного двухполюсника по данным исходного двухполюсника при указанном коэффициенте перехода (отношении между значениями элементов двухполюсников);

· определить все резонансные частоты и характеры резонансов исходного и обратного двухполюсников;

· указать, к каким классам канонических схем двухполюсников относятся оба двухполюсника и в чем особенность их свойств;
