Электронный блок управления
|
|
|
|
 |
Блок управления МИКАС 5.4 (рис. 1.1.2) изготовлен на базе микропроцессора SAB80C517A фирмы SIEMENS, имеет объем оперативной памяти (RAM) 2 Кбайт и постоянной памяти (ROM) 32 Кбайт. Выходные ключи управления исполнительными устройствами имеют защиту от короткого замыкания. Система обладает самодиагностикой и аварийным режимом работы в случае повреждения датчиков.

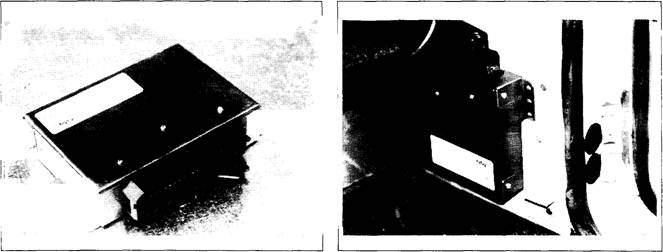

| Рис. 1.1.3 Размещение блока управления МИКАС 5.4 в салоне автомобиля |
| Рис. 1.1.2 Электронный блок управления МИКАС 5.4 |
Информация о текущих неисправностях системы индицируется на световом табло, установленном в салоне автомобиля (диагностическая лампа или светодиод с красным светофильтром), и заносится в память блока с последующей возможностью ее получения и обработки. Блок управления имеет возможность подключения к внешнему диагностическому устройству или к внешней ЭВМ. Блок управления размещается в салоне автомобиля (рис. 1.1.3) и закрепляется с помощью двух винтов. Не допускается попадание грязи, масла, влаги на корпус блока управления.
Электронный блок является мозгом электронной системы управления - управляющим компьютером. Он имеет устройства связи сдатчиками системы и исполнительными элементами и не подлежит ремонту и тестированию без специального оборудования и знаний.
|
|
|
|
|
