Управление остановом двигателей
|
|
|
|
Система перенастройки частоты вращения несущего винта
| Для возможности воздействия на работу системы автоматического поддержания частоты вращения несущего винта предусмотрено управление перенастройкой частоты вращения несущего винта.
Управление включает электромеханизм МП-100М, распределительный вал и две тяги управления рычагами перенастройки на насосах НР-3ВМ.
МП-100М крепится к шпангоуту №2А на потолочной панели.
|

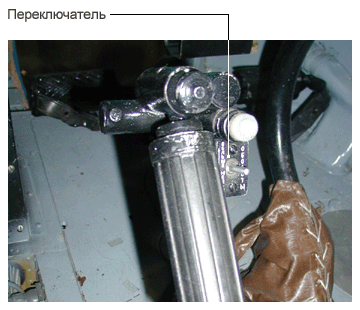

Управление электромеханизмами осуществляется нажимными переключателями "ОБОРОТЫ. БОЛЬШЕ-МЕНЬШЕ", смонтированными на ручках "шаг-газ" обоих пилотов.
Диапазон перенастройки: от 89...93% до 96...99%. Перенастройка производится при шаге винта по указателю не менее 3° и при правой коррекции. Перед полетом установить частоту вращения винта 94...95%.
Управление остановом двигателей осуществляется двумя рычагами, закрепленными в кронштейне, расположенном на потолке кабины экипажа справа от левого пилота.
Рычаги с помощью тросов связаны с роликами, установленными в кронштейнах, расположенных над потолком между шпангоутами № 2 и 3 средней части фюзеляжа. На оси ведущего ролика установлен рычаг, к которому подсоединяется тяга, идущая к рычагу на НР-3ВМ.
|
|
|
|
|
