Приведение статических моментов сопротивления к валу электродвигателя

Приведение статических моментов сопротивления к валу электродвигателя. Определение приведенного момента инерции электропривода.

Примеры оформления схем, диаграмм

Рис. 1.2. Формы процентного риска

Рис. 3.5. Кривая доходности

Продолжение приложения 14

Рис. 9. Структура активов предприятия

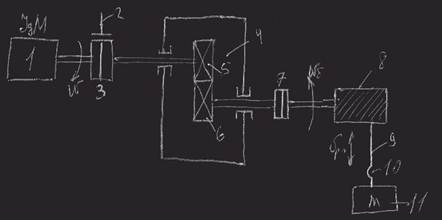

Процесс приведения будем рассматривать на примере кинематической схемы механизма подъема крана.

Для того чтобы перемещать груз с массой m со скоростью v_ио к нему должна быть приложена механическая мощность P_ио, равная произведению усилия, развиваемого при подъеме и скорости.

P_ио = F_ио•v_ио = m•g•v_ио

Во всех частях электропривода существуют потери, которые учитываются с помощью КПД. В нашей кинематической схеме суммарный КПД равен произведению КПД барабана на КПД редуктора.

η = η_б•η_р

В соответствии с законом сохранения энергии, необходимый момент, развиваемый двигателем должен обеспечивать необходимую мощность для перемещения груза.

M_с•ω = m•g•v_ио / η

Поделив обе части уравнения на ω, получим:

M_с = (mg/η)•(v_иоgρ/η)

M_с – момент сопротивления производственного механизма, приведен к валу двигателя от сил, совершающих поступательное движение.

v_ио/ω = ρ – радиус приведения.

Для того чтобы привести к валу двигателя моменты, действующие при вращательном движении рабочего органа, используем:

M_с•ω = M_ио•ω_б / η

M_с = M_ио•(ω_б /ω) / η

I = ω/ω_б – передаточное число.

M_с = M_ио / (η•i)

Чтобы привести к валу двигателя статические моменты, действующие в электродвигателе, не нужно знать тип передачи и количество ступеней передачи, а достаточно знать отношение скоростей на входе в привод и на его выходе – скорость вращения барабана.

Приведенный к валу двигателя статический момент исполнительного органа производственного механизма называется моментом сопротивления и обозначается M_с.
