Графический метод расчета пусковых реостатов

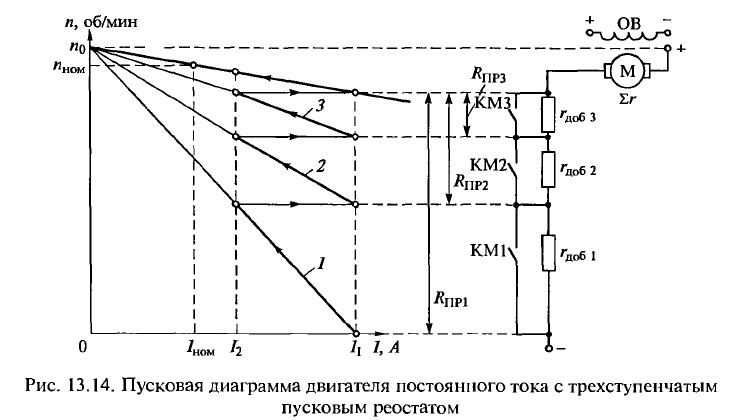

В основе графического метода лежит пусковая диаграмма двигателя. Пусковая диаграмма, представленная на рис. 13.14, совмещена с трехступенчатым пусковым реостатом; K1, К2 и КЗ являются контактами силовых контакторов, посредством которых осуществляется переключение ступеней реостата, а r_доб1, r_доб2 и r_доб3 — резисторы ступеней пускового реостата. Механические характеристики 1, 2, 3 соответствуют ступеням пускового реостата R_ПР1, R_ПР2 и R_ПР3. Значения начального пускового тока I₁ и тока переключений реостатов I₂ обычно принимают

I1 = (1,5…2,5)Iaном

I2 = (1,0…1,3)Iaном

при этом ток переключений I₂ должен быть не меньше тока нагрузки, соответствующего статическому моменту сопротивления нагрузки М_С, на вал двигателя. Для двигателей специального назначения, с тяжелыми условиями работы, например двигателей краново-металлургических серий, указанные значения токов могут быть увеличены.

Вопрос8

Торможение.
У двигателей независимого и параллельного возбуждения возможны три тормозных режима: рекуперативное торможение, торможение противовключением и динамическое. При анализе тормозных режимов необходимо строить механические характеристики машины во всех четырех квадрантах плоскости М_эм, ω. Для построения механических характеристик можно пользоваться одним и тем же уравнением (5.37) с учетом знака М_эм в различных режимах работы машины.
Рекуперативное торможение, или генераторное торможение с отдачей энергии в сеть, может быть осуществлено при ω>ω _о.ид. В этом случае ЭДС якоря E_я > U_я (см. (5.6) и (5.38)), ток якоря меняет направление, машина переходит в генераторный режим и электромагнитный момент становится тормозным. Механической характеристикой в режиме рекуперативного торможения является продолжение механической характеристики двигателя во II квадранте (ω>0, M_эм<0). Режим рекуперативного торможения возникает, например, при регулировании напряжения на якоре (рис. 5.21,а,U_я2< U_я1).

Рис. 5.21

В момент уменьшения напряжения питания двигатель переходит из точки А характеристики 1 в точку В характеристики 2, момент М_эм меняет знак и начинается торможение двигателя до точки С. Торможение до остановки таким способом невозможно и он используется, в основном, при торможении на высоких скоростях. Способ экономичен благодаря возможности отдачи электрической энергии в сеть.
Торможение противовключением может происходить в двух случаях:
1)если внешний момент, больший чем пусковой момент двигателя, заставляет вращаться якорь против его естественного направления вращения (работа в IV квадранте);
2)если изменяется полярность напряжения на якоре (или реже на обмотке возбуждения), а якорь по инерции продолжает вращаться в прежнем направлении.
Далее рассматривается наиболее часто встречающийся второй случай с изменением полярности напряжения на якоре. При этом ток якоря I_я=(-U_я- E_я)/ R_я меняет направление и значение его резко возрастает, т.к. теперь напряжение и ЭДС действуют в одном направлении. Поэтому при торможении противовключением в цепь якоря обязательно включается добавочное сопротивление R_д. Изменение полярности напряжения на якоре означает, что изменится и знак скорости идеального х.х. ω _о.ид, т.е. механическая характеристика пройдет через III квадрант (рис. 5.21,б). В момент переключения напряжения двигатель переходит из точки А естественной характеристики двигательного режима I в точку В реостатной характеристики тормозного режима 2, момент М_эм меняет знак и начинается интенсивное снижение ω. В точке С скорость двигателя равна нулю, и его нужно отключить от источника питания. Если этого не сделать, то ротор начнет вращаться в противоположном направлении и перейдет в установившийся режим в точке D реостатной или, если R_д отключить, в точке D’ новой естественной характеристики 3, т.е. произойдет реверсирование двигателя.
Динамическое торможение осуществляется отключением цепи якоря от источника постоянного тока U и замыканием ее на некоторое добавочное сопротивление R_д, называемое обычно тормозным реостатом (рис. 5.22, а, перевод переключателя К из левого положения в правое).

Рис. 5.22

При этом напряжение, прикладываемое к якорю, Uя=0, ток якоря (см. 5.39) I_я=-E_я/(R_я+R_д) меняет направление и электромагнитный момент М_эм становится тормозным. Запасенная во вращающихся частях привода кинетическая механическая энергия преобразуется в электрическую, и машина работает в генераторном режиме, отдавая электрическую энергию тормозным сопротивлениям.
Уравнение механических характеристик при Uя=0 принимает вид ω=-М_эм(R_я+R_д)/(kФ)². Механические характеристики тормозного режима расположены во II квадранте плоскости М_эм,ω R_д2>R_д3).
В момент переключения двигатель переходит из точки А естественной характеристики двигательного режима 1 в точку В характеристики тормозного режима 2, момент М_эм меняет знак и начинается динамическое торможение. Угловая скорость уменьшается, но при этом довольно резко уменьшается и тормозной момент (переход из точки В в С). С целью увеличения тормозного момента производится уменьшение добавочного сопротивления R_д (переход из точки С в точку D). Торможение происходит до нулевой скорости.

Вопрос9

Механические характеристики.
Механические характеристики двигателей принято подразделять на естественные и искусственные. Естественная характеристика соответствует номинальному напряжению питания и отсутствию добавочных сопротивлений в цепях обмоток двигателя. Если хотя бы одно из перечисленных условий не выполняется, характеристика называется искусственной.
Уравнения электромеханической ω=f(I _я) и механической ω=f(M _эм.) характеристик могут быть найдены из уравнения равновесия ЭДС и напряжений для якорной цепи двигателя, записанного на основании второго закона Кирхгофа:

U _я=E _я+I _я)(R _я+R _д), (5.35)
