Балластная призма

ТЕМА 2. ВЕРХНЕЕ СТРОЕНИЕ ПУТИ

Балласт обеспечивает упругую передачу всех видов нагрузок от подвижного состава, передачи давления на максимально возможную поверхность основной площадки земляного полотна, отвод поверхностных вод от рельсов и шпал, обеспечивает выправку пути минимальными затратами.

В качестве материала для балласта применяют крупнозернистый песок, ракушку, гравийно-песчаную смесь и щебень.

Щебень изготавливают согласно ГОСТ 7392-85. Щебень изготавливают фракции 25-60 мм и 25-70 мм. (И20, И40, И50 марка щебня).

Щебень фракции от 5 до 25 мм (И20м, И40м, И50м, У75, У50, У40).

В главный путь укладывают крупный щебень, т.к. он имеет больший срок эксплуатации.

Крутизна откосов балластной призмы при всех видах балласта должна быть 1:1,5, а песчаной подушки - 1:2.

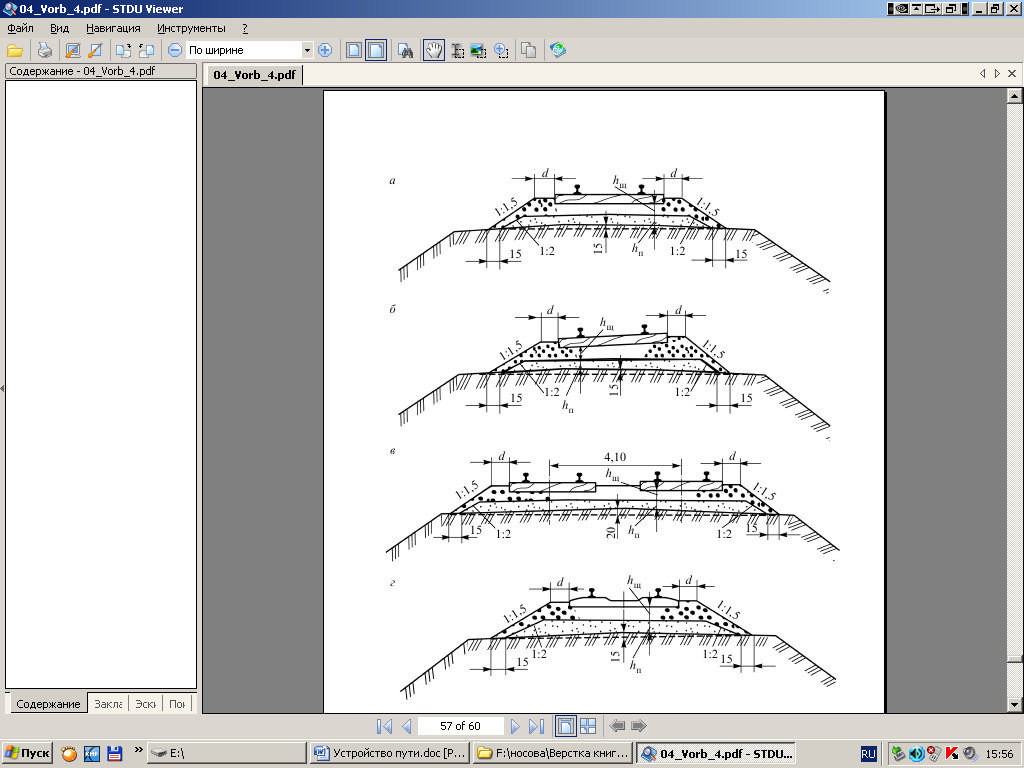

Рис 8. Поперечный профиль балластной призмы

На прямых участках плечо должно быть не менее 20см в кривых плечо расширяют еще на 10см. В процессе эксплуатации балласт загрязняется и его необходимо своевременно очищать.

Верх балластной призмы должен располагаться: при деревянных шпалах - ниже верха шпалы на 3см; при железобетонных шпалах - в одном уровне с верхом средней части шпал.

Для отвода воды с путей и междупутий должны устраиваться и содержаться в исправности дренажные канавки и лотки.

Таблица 2.
