Общая характеристика технологий проектирования новых модельных конструкций

К методам проектирования новых моделей одежды относят методы конструирования деталей одежды, методы анализа моделей одежды; методы кон­структивного моделирования; методы выбора предпочтительных вариантов конструкций одежды на индивидуального потребителя; методы типового проектирования модельных конструкций одежды; методы разработки базовых конструкций одежды высокого эргономического соответствия; и др.

Технологическая цепочка обобщенной последовательности проектирования конструкций одежды представляется следующим образом:

ПК®БК ®ИМК®МК ® СМК ® ЛИ,

где ИМК – исходная модельная конструкция; МК – модельная конструкция; СМК – семейство модельных конструкций; ЛИ – лекала изделия.

Все методы двухмерного (плоскостного) проектирования конструкций новых моделей одежды представляются двумя группами технологий:

· технологии, основанные на применении базовых конструкций одежды (БК).

· технологии, основанные на периодической разработке первичных конструкций (ПК) деталей одежды.

Поэтому последовательность проектирования МК может быть соответственно представлена следующими технологиями:

ПК ®БК® ИМК® МК (1) и ПК ® МК (2).

Применение второй технологической цепочки весьма неэффективно и оправданно лишь при разработке конструкций деталей модной одежды сложных форм и перспективных моделей, а также для создания БК новых базовых форм изделий. При ее использовании возникают значительные сложности при отработке конструкций новых моделей одежды в материале, так как на ошибки поиска формы и художественно-конструктивного решения модели накладываются ошибки эргономического несоответствия изделия размерам поверхности фигуры. К сожалению, в настоящее время существуют швейные предприятия, использующие этот принцип работы.

Поэтому разработку МК одежды разнообразных форм и покроев методами конструктивного моделирования целесообразно осуществлять через этапы разработки БК по цепочке: ПК ® БК ® МК.

Большую эффективность можно достигнуть при использовании для разработки БК разверток поверх­нос­ти манекенов типовых фигур (РПФ) [2]. Структурная модель приведена на рисунке 7. В этом случае разработка модельных конструкций (МК) базовых форм одежды происходит по следующей цепочке:

РПФ ® БК ® ИМК® МК

и осуществляется на основе типовых методов проектирования и методов конструктивного моделирования. РПФ могут быть получены в ручном режиме, но наиболее перспективно их получение на основе трехмерных виртуальных копий фигур потребителей в системах 3-CAD (см. рисунок 7, пункт 1 и 2).

Для реализации трехмерных компьютерных технологий необходимо учитывать принципы развития размерной антропологической стандартизации [3,16]. Разработанные на основе стандартизованных разверток поверхности типовых фигур (СРПФ) базовые конструкции проектируемых изделий БФ (пункт 3 рисунка 7) могут использоваться до 5-ти лет. В практике конструирования известны периоды, когда базовые конструкции изделий классического стиля использовались даже более пяти лет.

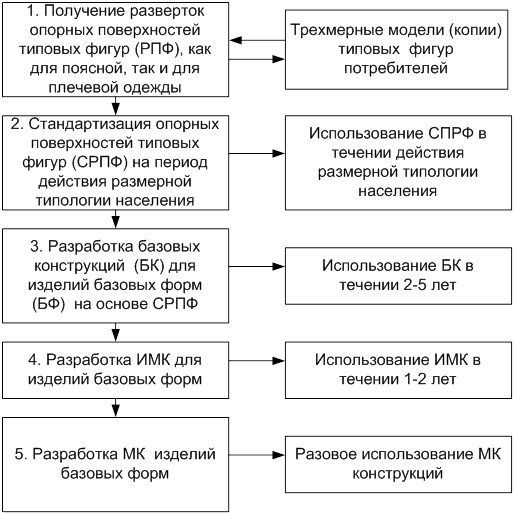

Рисунок 7 – Схема последовательности выполнения работ для разработки МК на основе РПФ

Далее (пункт 4 рисунка 7) разрабатываются исходные модельные конструкции. ИМК разрабатывается методами конструктивного моделирования и очень широко используется в практике проектирования конструкций одежды.

Опыт проектирования конструкций одежды, как в нашей стране, так и за рубежом показывает, что с учетом того, что большая часть потребителей предпочитает приобретать одежду классического стиля текущей моды, т.е. не относится к авангардной группе населения, ИМК фактически используется от 2 до 3 лет.

Наиболее эффективны инженерные методы проектирования конструкций деталей одежды по заданной жесткой поверхности. Это макетно-модельный метод, разработанный М.В. Стебельским [17], а также метод проектирования цифровых моделей фигур и одежды в трехмерных информационных технологиях [1]. Они позволяют создавать трехмерные базовые формы, поверхность которых используется для создания разнообразных моделей одежды различного конструктивного построения, а также оптимизировать на этапе поиска формы поверхности изделия решение многих вопросов проектирования и изготовления одежды.

Применение инженерных методов проектирования конструкций новых моделей по заданной поверхности в информационных технологиях на основе трехмерной антропометрической базы данных [1,3] и создания новой технологии проектирования является одним из основных приоритетных направлений развития ППКО.
