Лабораторная работа № 1

ЛАБОРАТОРНЫЙ ПРАКТИКУМ

Тема: «Построение графических моделей фигур»

Цель работы: «Изучение способа построения чертежей фронтальных и профильных проекций фигур потребителей»

Содержание работы

1. Определение исходных данных для построения чертежей фронтальных и профильных проекций типовых фигур потребителей.

2. Расчет параметров фронтальной проекции типовой фигуры потребителя.

3. Расчет параметров профильной проекции типовой фигуры потребителя.

4. Особенности определения параметров фронтальной и профильной проекции для брахиморфного и долихоморфного типа пропорций.

5. Построение чертежей фронтальных и профильных проекций типовых фигур потребителей.

6. Построение чертежей фронтальных и профильных проекций фигур потребителей с различными особенностями строения.

7. Анализ результатов работы, формулировка выводов.

1. Что понимается под инженерным заданием объекта проектирования?

2. Какие особенности характерны для инженерного задания одежды?

3. Какие виды представления системы «человек-одежда» Вам известны?

4. Какие способы построения проекций типовых фигур потребителей Вам известны?

5. Как определяется модуль фигуры «высота головы»? Укажите особенности модульного способа построения ГМФ.

6. Какие размерные признаки необходимы для построения ГМФ?

7. Что такое модуль фигуры и как он связан с типом ее пропорций?

8. Какие типы пропорций характерны для типовых фигур?

9. Укажите особенности построения ГМФ для различных типов пропорций фигуры?

Пособия и инструменты: чертежные инструменты (металлические линейки, лекала, карандаши различной твердости, ластик), миллиметровая бумага или ватман размера А3, калькулятор.

1. Определение исходных данных для построения чертежей фронтальных и профильных проекций типовых фигур потребителей. Работа выполняется каждым студентом индивидуально.ЧертежиГМФ строят модульным способом в М 1:5 на миллиметровой бумаге в соответствии с методикой, изложенной в [1]. В качестве модуля m используют размерный признак «высота головы», величина которого в модульном способе определяется исходя из типа пропорций фигуры, характеризующегося числом q (таблица П1 приложения Б).

По таблице П2 преподаватель определяет вариант задания каждому студенту. Размер типовой фигуры и тип пропорций заносится в графы 1 и 2 таблицы 1. Далее в соответствии с таблицей П1 определяют величину q – число модулей, содержащимся в росте фигуры (Р) заданного типа пропорций фигуры, и записывают ее в графу 3. Величина q должна быть обязательно согласована с преподавателем.

Для определения всех параметров ГМФ рассчитывают модуль «высота головы» в масштабе М1:1 (m = Р / q) и записывают в графу 4. Для перехода в масштаб построения М 1:5 рассчитывают рост фигуры потребителя Р и модуль m в масштабе и записывают в графы 5 и 6.

Таблица 1 – Определение модуля m

Размер типовой фигуры	Тип пропорций фигуры	Величина q	Расчет параметров, в см
mв М1:1	Р в М 1:5	m в М 1:5

Затем из [2,3] выписывают величины размерных признаков, необходимые для построения ГМФ, вносят их в таблицу 2, и рассчитывают значение в М 1:5.

Таблица 2 – Величины размерных признаков типовой фигуры (указать размер)

№ п/п	Наименование размерного признака	Условн. обозн.	Величина размерного признака в масштабе, см
М 1:1	М 1:5
	Высоты
	Высота шейной точки	Вшт
	Высота точки основания шеи	Вош
	Высота ключичной точки	Вкт
	Высота плечевой точки	Впт
	Высота заднего угла подмышечной впадины	Взу
	Высота выступающих точек грудных желез	Вг
	Высота линии талии	Влт
	Высота подъягодичной складки	Впс
	Высота коленной точки	Вк
	Обхваты
	Обхват головы	Огол
	Обхват шеи	Ош
	Обхват груди второй	Огп
	Обхват груди третий	Огш
	Обхват талии	От
	Обхват бедер	Об
	Обхват бедра	Обед
	Обхват колена	Ок
	Обхват голени	Ог
	Обхват над лодыжкой (щиколотки)	Ощ
	Диаметры
	Плечевой диаметр	dпл
	Поперечный диаметр шеи	dш
	Поперечный диаметр талии	dт
	Поперечный диаметр бедер	dб
	Переднезадний диаметр руки	dпзр
	Переднезадний диаметр обхвата груди второго	dпзгп
	Расстояния
	Центр груди	Цг
	Глубины
	Положение корпуса	Пк
	Глубина талии первая	Гт1
	Глубина талии вторая	ГтП

2. Расчет параметров фронтальной проекции типовой фигуры потребителя. В разделе приводится способ расчета параметров фронтальной проекции для мезоморфного типа пропорций. Для задания ГМФ используется только две проекции: фронтальная вид спереди и профильная. Схемы их построения приведены на рисунках 1-4. Поэтому сначала осуществляют расчеты параметров (Z_фi и Х_фi) фронтальной проекции ГМФ в форме таблицы 3.

Таблица 3 – Расчеты параметров фронтальной проекции ГМФ

№ п/п	Наименование параметра	Усл.обоз. (рис.2 а,3)	Формула для расчета	Величина, см
М 1:1	М 1:5
	Уровень верхушечной точки	Zф1	Zф1 = Р
	Уровень положения подбородка	Zф2	Zф2 = Р - m
	Уровень положения плечевой точки	Zф3	Zф3 = Р – 1,4m
	Уровень положения наиболее выступающих точек грудных желез	Zф4	Zф4 = Р – 2,25m
	Уровень линии обхвата груди четвертого	Zф5	Zф5 = Р – 2,5m
	Уровень положения линии талии	Zф6	Zф6 = Р – 3m
	Положение линии обхвата бедер	Zф7	Zф7 = Р – 4m
	Положение лобковой точки	Zф8	Zф8 = Р – 4,3m
	Уровень положения линии обхвата бедра	Zф9	Zф9 = Р – 5m
	Уровень положения линии колена	Zф10	Zф10 = Р – 5,83m
	Положение линии обхвата голени	Zф11	Zф11 = Р – 6,5m
	Положение линии обхвата щиколотки	Zф12	Zф12 = Р – 7,67m
	Положение опущенных рук по высоте	Zф13	Zф13 = Р – 4,7m
	Уровень наиболее широкой лицевой части головы	Zф14	Zф14 = Р – 0,375m
	Уровень наиболее узкой лицевой части головы	Zф15	Zф15 = Р – 0,75m
	Уровни для построения вспомогательных точек лицевой части головы	Zф16 Zф17	Zф16 = Р – 0,25m Zф17 = Р – 0,5m
	Наибольшая ширина лицевой части головы	Хф1	Хф1 = 0,75 m/2
	Наименьшая ширина лицевой части головы	Хф2	Хф2 = 0,55 m/2
	Ширина лицевой части головы для получения вспомогательных точек на уровнях Zф16 и Zф17	Хф3; Хф4	Хф3 = Хф4 = 0,725 m/2
	Положение наиболее выступающей точки грудной железы	Хф5	Хф5 = Цг/2
	Поперечный диаметр обхвата груди третьего	Хф6	Хф6 = dгш; dгш = К1**Огш/p
	Поперечный диаметр бедра	Хф7	Хф7= dбед; dбед = К1**Об/p

Продолжение таблицы 3

	Поперечный диаметр колена	Хф8	Хф8 = dк; dк = К1Ок/p
	Поперечный диаметр голени	Хф9	Хф9 = dг; dг = К1Ог/p
	Поперечный диаметр щиколотки	Хф10	Хф10 = dщ; dщ = К1Ощ/p
* – коэффициент N,зависящий от полнотной группы фигуры, см. таблицу 4;** – коэффициент К1 для фигур 1-ой и 2-ой полнотной группы принимается равным 1,06; для 3-ей и 4-ой – 1,05.

В таблицу 3 также вносят и пересчитывают для М1:5 данные из таблицы 2: плечевой диаметр (dпл – Х_п11), поперечный диаметр шеи (dш – Х_п12), поперечный диаметр талии (dт – Х_п13) и поперечный диаметр бедер (dб – Х_п14).

Положение подъягодичной складки зависит от полнотной группы и определяется по коэффициенту N, приведенному в таблице 4.

Таблица 4 – Значения коэффициента N для различных полнотных групп женских фигур

Номер полнотной группы
0,44	0,46	0,48	0,5

3. Расчет параметров профильной проекции типовой фигуры потребителя. В разделе приводится способ расчета параметров профильной проекции для мезоморфного типа пропорций. Расчеты параметров (Z_пi и У_пi) профильной проекции ГМФ осуществляют в форме таблицы 5, пользуясь рисунками 2(б) и 4.

Таблица 5 – Расчеты параметров профильной проекции ГМФ

№ п/п	Наименование параметра	Усл. обозн.	Формула для расчета	Величина, см
М 1:1	М 1:5
	Уровень положения шейной точки	Zп1	Zп1 = Р – 4,3m
	Уровень положения яремной впадины	Zп2	Zп2 = Р – 1,35m
	Уровень положения плечевой точки*	Zп3	Zп3 = Zф3

Продолжение таблицы 5

	Уровень положения точки основания шеи	Zп4	Лежит на пересечении оси OZ c проекцией линии обхвата шеи
	Уровень положения лопаточной точки	Zп5	Zп5 = Р – 2m
	Уровень положения глазниц	Zп6	Zп6 = Р – 0,5m
	Уровень положения подъягодичной складки	Zп7	Zп7 = Р – 4(1 + N*)m
	Уровень положения наиболее выступающей точки живота	Zп8	Zп8 = Р – 3,33m
	Переднезадний диаметр шеи	Yп1	Yп1 = dпзш; размер dпзш выкладывается между точками Zп1 и Zп2
	Переднезадний диаметр обхвата груди второго	Yп2	Yп2 = dпзгп; выкладывается между лопаточной точкой и наиболее выступающей точкой грудных желез
	Переднезадний диаметр обхвата талии	Уп3	Уп3 = dпзт = К2**Об/p
	Переднезадний диаметр обхвата бедер	Уп4	Уп4 = dпзб= К2**Об/p
	Переднезадний диаметр обхвата бедра	Уп5	Уп5 = dпзбед = К2Об/p
	Переднезадний диаметр обхвата колена	Уп6	Уп6 = dпзк = К2Об/p
	Переднезадний диаметр обхвата голени	Уп7	Уп7 = dпзг = К2Об/p
	Переднезадний диаметр обхвата щиколотки	Уп8	Уп8 = dпзщ = К2Об/p
	Ширина прямоугольника для построения проекции головы	Уп9	0,9¸0,85m
	Ширина проекции головы на уровне глазниц	Уп10	0,75m
	Длина стопы	Уп11	**К3m
	Уровень наибольшей ширины головы в профильной проекции	Zп9	Zп9 = Р – 0,25m
	Соотношение частей переднее-заднего диаметра головы в профильной проекции на уровне Zп9	Уп12 Уп13	Уп12 = 0,64 Уп9 Уп13 = 0,36 Уп9
*Положение плечевой точки определяется как пересечение перпендикуляра, опущенного из точки основания шеи на уровень положения плечевой точки. **К3 – коэффициент для расчета длины стопы определяется в зависимости от роста по таблице П3 приложения Б.

В таблицу 5 также вносят и пересчитывают для М1:5 данные из таблицы 2: переднезадний диаметр руки (dпзр – У_п12), положение корпуса (Пк – У_п13), глубину талии первую (Гт1 – У_п14) и глубину талии вторую (Гт1 – У_п15).

4. Особенности определения параметров фронтальной и профильной проекции для брахиморфного и долихоморфного типа пропорций. Для брахиморфного и долихоморфного типа пропорций шкала дополнительной оси О₁Z₁ в нижней ее части будет являться неравномерной. «Недостаточный» или «лишний» размер модуля (± k*m) по отношению к q = 8 при построении ГМФ добавляют или отнимают от длины ног [1]. Это объясняется тем, что по утверждениям антропологов [4], увеличение или удлинение роста фигуры происходит соответственно именно за счет удлинения или укорочения длины ног.

Величина k рассчитывается, как k = (q_мт – q), где для мезоморфного типа пропорций принимается q_мт = 8, а q – для заданного типа пропорций брахиморфного (q_бт) или долихоморфного (q_дт) берется из таблицы 1 в соответствии с заданием. Величину (± k*m) пропорционально распределяют от линии 4m до оси х (см. рисунки 3 и 4). Если же будут уменьшены только некоторые из четырех составляющих (4m, 3m, 2m, 1m), фигура будет иметь и частные отклонения в пропорциях – короткая/длинная голень (увеличены/уменьшены только расстояния 2m и/или 1m); короткое/длинное бедро (увеличены/уменьшены только расстояния 3m и/или 4m).

5. Построение чертежей фронтальных и профильных проекций типовых фигур потребителей. Графическая модель фигуры (ГМФ) представляет собой чертеж, построенный в соответствии с существующими правилами инженерной графики и черчения в декартовой системе координат. В ручном режиме проектирования ГМФ представляет собой уменьшенные копии чертежей в трехмерной системе координат XYZ с основными осями OZ, OX и OY:

· OZ совпадает с линией проекции среднесагиттальной плоскости фигуры человека, проходит через верхушечную точку во фронтальной проекции и через плечевую – в профильной;

· OX совпадает с плоскостью ступней фигуры во фронтальной проекции;

· OY – совпадает с плоскостью ступней фигуры в профильной проекции.

Построениечертежа ГМФ начинают с введения дополнительной оси О₁Z₁, с нанесением на нее величины m. Таким образом, ось О₁Z₁ представляет собой шкалу, ценой деления которой является модуль фигуры. Ось О₁Z₁ выносится за пределы проекций ГМФ и находится слева от ее чертежа. Начало координат этой единичной шкалы совпадает с плоскостью X0Y.

Через метки шкалированной оси О₁Z₁ вправо проводят горизонтали, таким образом, чтобы они проходили через фронтальную и профильную проекции ГМФ. Далее строят оси: ОZ, OX для фронтальной и ОZ, OY для профильной проекции ГМФ. Для профильной проекции вводят вторую дополнительную ось – О₂Z₂. Она является касательной к выступающим точкам лопаток и используется для построения профильной проекции ГМФ.

Используя данные таблиц 2, 3 и 5 осуществляют построение проекций ГМФ, опираясь на принципы построения криволинейных контуров фигуры в соответствии с ее анатомической пластикой, изложенные в [1]. Построение выполняют в следующей последовательности:

· По данным таблицы 3 относительно оси ОZ определяют положение основных уровней и антропометрических точек;

· По данным таблицы 5 относительно дополнительной оси О₂Z₂ осуществляют построение спинного контура ГМФ;

· Относительно полученной проекции спинного контура фигуры определяют положение всех переднезадних диаметров фигуры, рассчитанных в таблице 5;

· Переднезадний диаметр шеи делят пополам, из полученной точки проводят вертикаль, являющейся осью ОZ. На пересечении оси ОZ с линией, определяющей уровень положения плечевой точки, находят плечевую точку.

· Относительно плечевой точки оформляют сечение руки, используя уровни положения переднего и заднего углов подмышечной впадины и переднезадний диаметр руки;

· Окончательно оформляют контуры фронтальной и профильной проекций ГМФ, используя данные таблицы 2 для контроля ее параметров. Например, высоты, переднезадний диаметр обхвата груди второго и др.

При оформлении чертежей проекций ГМФ следует помнить:

· о несовершенстве существующих антропологических стандартах, в результате чего обхватные размерные признаки и поперечные и переднезадние диаметры фигуры могут не выкладываться на проекциях фигуры;

· о том, что соотношения, используемые в аналитических зависимостях для расчета параметров по модульному способу, для некоторых крайних вариантов размеров, ростов, полнотных групп и пропорций фигур могут не соблюдаться.

Поэтому для контроля оформления криволинейных контуров проекций фигуры целесообразно использовать графические эталонные образы ГМФ, приведенные в классификации зрительно подобных типовых фигур в [1].

6. Построение чертежей фронтальных и профильных проекций фигур потребителей с различными особенностями строения. Раздел выполняется по заданию преподавателя.

Вариант фигуры с различными особенностями строения определяют по таблице П4 приложения Б. Вариант задания записывают в таблицу 6.

Таблица 6 – Характеристика фигуры конкретной потребителя, соответствующей типовой___________(указать размер)

№ варианта	Особенность строения фигуры	Участки проявления особенности строения в проекции	Размерные признаки (Рi), характеризующие особенность строения фигуры в проекции	Величина отклонений размерных признаков Di = Рiт - Рiк в проекции*
Фпр	Ппр	Фпр	Ппр	Фпр	Ппр
* – рассчитывается в М1:5.

Далее детализируют особенности строения фигуры, указывая:

· Участки проявления особенности строения;

· Размерные признаки, характеризующие особенность строения фигуры;

· Величины отклонений размерных признаков (Di) в сравнении с типовой фигурой.

Все указанные параметры приводят, как для фронтальной (Фпр), так и для профильной (Ппр) проекции (графы 3-8). Величины отклонений размерных признаков должны быть больше или равны величине интервала безразличия этого размерного признака (Di ³ iб). Для построения ГМФ с различными особенностями строения предварительно строят проекции типовой фигуры, соответствующей по ведущим размерным признакам конкретной фигуре. Далее, используя параметры таблицы 6, оформляют контуры конкретной фигуры.

7. Анализ результатов работы, формулировка выводов. Студенты анализируют графические образы построенных ГМФ с различными типами пропорций, но одного роста. С помощью преподавателя выбирают наиболее контрастные из них, например с q = 7; 8 и 9. Для этих типов пропорций определяют параметры, отличающиеся между собой. Величины этих параметров, пересчитанные для М1:1, вносят в графы 3,4 и 6 таблицы 7. Затем эти значения сравнивают:

D₁ = Аi_q=8 – Аi_q=7; D₂ = Аi_q=8 – Аi_q=9,

где Аi_q=8 Аi_q=7 Аi_q=9 – значение i-ого параметра соответственно для q = 7; 8 и 9. Результаты расчетов вносят в графы 5 и 7 таблицы 7. Результаты анализа записывают в графу 8, отмечая характер и значительность отклонений параметров от аналогичных при q = 8.

Таблица 7 – Сравнительный анализ параметров, характеризующих различные типы пропорций фигур

№ п/п	Наименование параметра	Величина параметра, в см	Примечание
q = 8	q = 7	D1	q= 9	D2

В отчете работы приводят:

· Исходные данные для выполнения лабораторной работы (таблицы 1 и 2);

· Расчеты параметров фронтальной и профильной проекции ГМФ в форме таблиц 3 и 5;

· Анализ степени совпадения расчетов по модульному способу с некоторыми антропометрическими размерами, приведенными в таблице 2;

· Таблицу 6 и анализ различий в контурах проекций конкретной и типовой фигур;

· Сравнительный анализ параметров, характеризующих различные типы пропорций фигур в форме таблиц 7;

· Схемы построения ГМФ в виде рисунков 1-4;

· Чертежи профильной и фронтальной проекции типовой фигуры заданного размера в М1:5, выполненные в строгом соответствии с правилами инженерной графики и черчения.

В выводах отмечают:

· Сложность и точность модульного способа построения ГМФ;

· Объем исходной информации, необходимой для построения ГМФ модульным способом;

· Степень проявления особенностей строения фигур потребителей в профильной и фронтальной проекциях;

· Эффективность учета проекционных размерных признаков и фронтальной и профильной проекций фигур потребителей при проектировании одежды в сфере сервиса;

· Направления совершенствования способа построения ГМФ;

· Значимость применения ГМФ для выполнения различных видов работ ППКО;

· Значительность влияния типа пропорций типовых фигур на зрительное восприятие фигуры и целесообразность его учета при разработке адаптированных и предпочтительных фасонов одежды.

Рисунок 1 – Схема кодирования и расположения осей для построения ГМФ модульным способом

а б

Рисунок 2 – Схема построения фронтальной (а) и профильной (б) проекции головы ГМФ

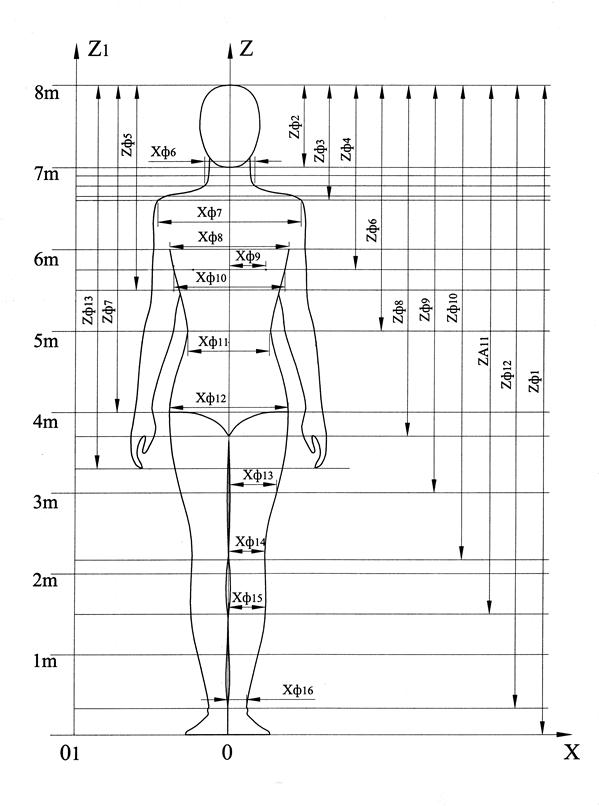

Рисунок 3 – Схема к построению фронтальной проекции ГМФ

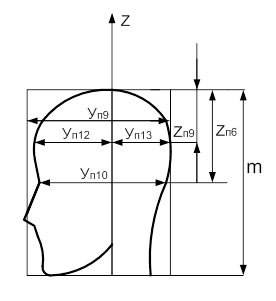

Рисунок 4 – Схема к построению профильной проекции ГМФ
