Структурный анализ механизмов

ТЕОРИЯ МЕХАНИЗМОВ И МАШИН

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Расчетно-проектировочное задание «Поперечный изгиб» выполняется в следующем порядке:

• вычерчивают заданную схему в масштабе;

• разбивают схему стержня на силовые участки;

• определяют методом сечений величины внутренних силовых факторов

на каждом силовом участке;

• по результатам расчета строят эпюры;

• подбирают из условия прочности по нормальным напряжениям сечения

двутавровое по ГОСТ 8239-89, прямоугольное, круглое;

• сравнивают веса стержней трех сечений.

Звено механизма – твердое тело, входящее в состав механизма. Звено может содержать одну или несколько деталей, соединенных жестко между собой.

Стойка – неподвижное звено механизма.

Входное звено – звено, которому сообщается движение, преобразуемое механизмом в требуемые движения других звеньев.

Выходное звено – звено, совершающее движение, для выполнения которого предназначен механизм.

Кинематическая пара – соединение двух соприкасающихся звеньев, допускающее их относительное движение.

Элемент кинематической пары – совокупность поверхностей, линий и отдельных точек звена, по которым оно соприкасается с другим звеном.

В высших кинематических парах элементом соприкосновения является линия или точка.

В низших кинематических парах элементом соприкосновения является поверхность.

Класс пары равен числу связей, наложенных на относительное движение ее звеньев.

Числом степеней свободы механической системы называется число независимых параметров определяющих положение системы.

По числу степеней свободы в относительном движении звеньев кинематические пары делятся на одно, двух, трех, четырёх и пятиподвижные, которые налагают на относительное движение звеньев соответственно пять, четыре, три, две и одну связь. В таблице 1.1 приведены изображения и характеристики некоторых кинематических пар

Кинематическая цепь – система звеньев, связанных между собой кинематическими парами.

Механизм является кинематической цепью с неподвижным звеном, в которой при заданном движении одного или нескольких звеньев все остальные звенья совершают вполне определенные движения.

В плоских механизмах траектории движения точек всех звеньев находятся в параллельных плоскостях. В противном случае механизм является пространственным.

Рычажные механизмы содержат только низшие кинематические пары.

Таблица 1.1. Виды кинематических пар

Название	Конструктивное изображение	Условное изображение	Число степеней свободы	Число связей (класс)
Поступательная
Вращательная
Цилиндрическая
Сферическая
Цилиндр-плоскость
Шар-плоскость

В состав рычажных механизмов могут входить следующие звенья.

Кривошип – звено, которое может совершать полный оборот вокруг стойки.

Коромысло – звено, образующее вращательную пару со стойкой и не способное проворачиваться на полный оборот.

Шатун – звено, не входящее в кинематическую пару со стойкой.

Ползун – звено, образующее поступательную пару со стойкой.

При изображении механизма на чертеже применяют структурную схему с использованием условных изображений звеньев без соблюдения их размеров и кинематическую схему с соблюдением размеров звеньев, необходимых для кинематического исследования.

В таблице 1.2 приведены условные графические обозначения звеньев и их соединения между собой.

В таблице 1.3 приведены примеры структурных схем некоторых четырехзвенных механизмов, применяемых в технике.

Обобщенными координатами механизма называют независимые между собой координаты (угловые или линейные), определяющие положения всех звеньев механизма относительно стойки.

Начальным звеном механизма называется звено, которому приписывается одна или несколько обобщенных координат.

Структурной группой (группой Ассура) называется элементарная кинематическая цепь, число степеней свободы которой относительно элементов ее внешних кинематических пар, равно нулю.

Образование сложных плоских рычажных механизмов осуществляется путем присоединения к начальному звену и стойке одной или нескольких структурных групп (принцип Ассура).

Простейшая структурная группа состоит из двух звеньев, образующих вращательную или поступательную пару. Такая группа называется диадой.

Звенья, которыми присоединяется группа к другим звеньям механизма и к стойке, называются поводками.

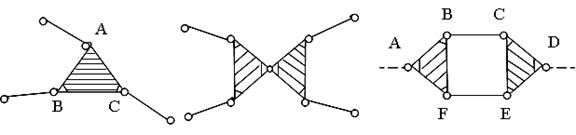

Более сложные структурные группы состоят из большего числа звеньев. На рис. 14 показана структурная группа, состоящая из четырех звеньев, причем одно из них (АВС) является базисным. На рис. 15 показана структурная группа, состоящая из 6 звеньев причем 4 из них – поводки. На рис. 16 показана группа из четырех звеньев присоединяемых к механизму в точках А и D.

рис. 14 рис. 15 рис. 16

Класс группы представляется числом кинематических пар, образующих наиболее сложный замкнутый контур. Диады относятся ко 2-му классу.

Порядок структурной группы определяется числом свободных элементов, которыми она присоединяется к стойке и к подвижным звеньям механизма. Порядок численно равен числу поводков со свободными элементами.

Класс механизма определяется наивысшим классом структурной группы, входящей в его состав.

Число степеней свободы плоского механизма определяется по формуле П. Л. Чебышева: W = 3n – 2p₁ – p₂.

n– число подвижных звеньев в механизме,

p ₁ – число одноподвижных кинематических пар,

p ₂ – число двухподвижных кинематических пар.

Структурный анализ механизма включает в себя:

• определение числа степеней свободы механизма,

• выделение начального звена со стойкой и структурных групп,

• определение класса механизма.

Таблица 1.2. Условные графические обозначения

элементов механизмов на схемах

№	Наименование	Обозначение
	Вал, ось, стержень
	Неподвижное звено
	Соединение стержней
	Шарнирное соединение стержня с неподвижной стойкой
	Подшипники скольжения
	Ползун
	Соединение ползуна с шатуном

Таблица 1.3. Структурные схемы четырехзвенных механизмов

Номер	Название	Обозначение
	Шарнирный четырехзвенный механизм
	Кулисный механизм
	Кривошипно-ползунный механизм
	Механизм с качающимся цилиндром

Задача. Провести структурный анализ рычажного механизма, схема которого изображена на рис. 17.

рис. 17
