Шероховатость поверхностей деталей определяется по техническим требованиям, описанию, условиям работы изделия и данной детали в изделии.

Чтобы оценить и проставить на чертеже шероховатость поверхности детали, нужно определить, сопряженной или свободной является данная поверхность, каков характер эксплуатационных требований к ней и др. Для типовых деталей практикой рекомендуется некоторые границы пределов параметров шероховатости:

· привалочные поверхности корпусов, пазы, канавки и проточки имеют шероховатость, отвечающую 25 … 1,25 мкм

· рабочие поверхности зубчатых колес 6,3 … 0,63 мкм

· отверстия под болты, винты, шрифты 12,5 … 1,25 мкм

· рабочие поверхности поршневых цилиндров 0,32 … 0,16 мкм

6. ОФОРМЛЕНИЕ РАБОЧИХ ЧЕРТЕЖЕЙ ДЕТАЛЕЙ

Все чертежи выполняются на листах определенных размеров, называемых форматами. Каждый чертеж оформляется рамкой и основной надписью формы 1. Рамка отстоит от края формата с левой стороны на 20 мм, а от остальных сторон на 5 мм. Ее выполняют сплошной основной линией.

Основную надпись располагают в правом нижнем углу вдоль длинной или короткой стороны формата, причем на формате А4 основную надпись располагают только вдоль короткой стороны его в соответствии с рисунком 5.3. Кроме этого каждый лист должен сопровождаться дополнительной графой размером 70х14 мм, которую на студенческих чертежах допускается не выполнять.

Расположение основной надписи и дополнительной графы показано на рисунках 5.1, 5.2, 5.3.

Примеры выполнения рабочих чертежей деталей по чертежу общего вида (рисунок 5.4) и таблицы перечня к нему (рисунок 5.5) приведены на рисунках 5.6, 5.7 … 5.11.

Рисунок 5.4

Поз	Обозначение	Наименование	Кол	Материал
		Вновь разрабатывае-
		мые изделия
	ХХХХ.241211.001	Корпус		БрАМц10-2 ГОСТ 18175 - 73
	ХХХХ.241211.002	Клапан		Сталь 45 ГОСТ 1050 - 74

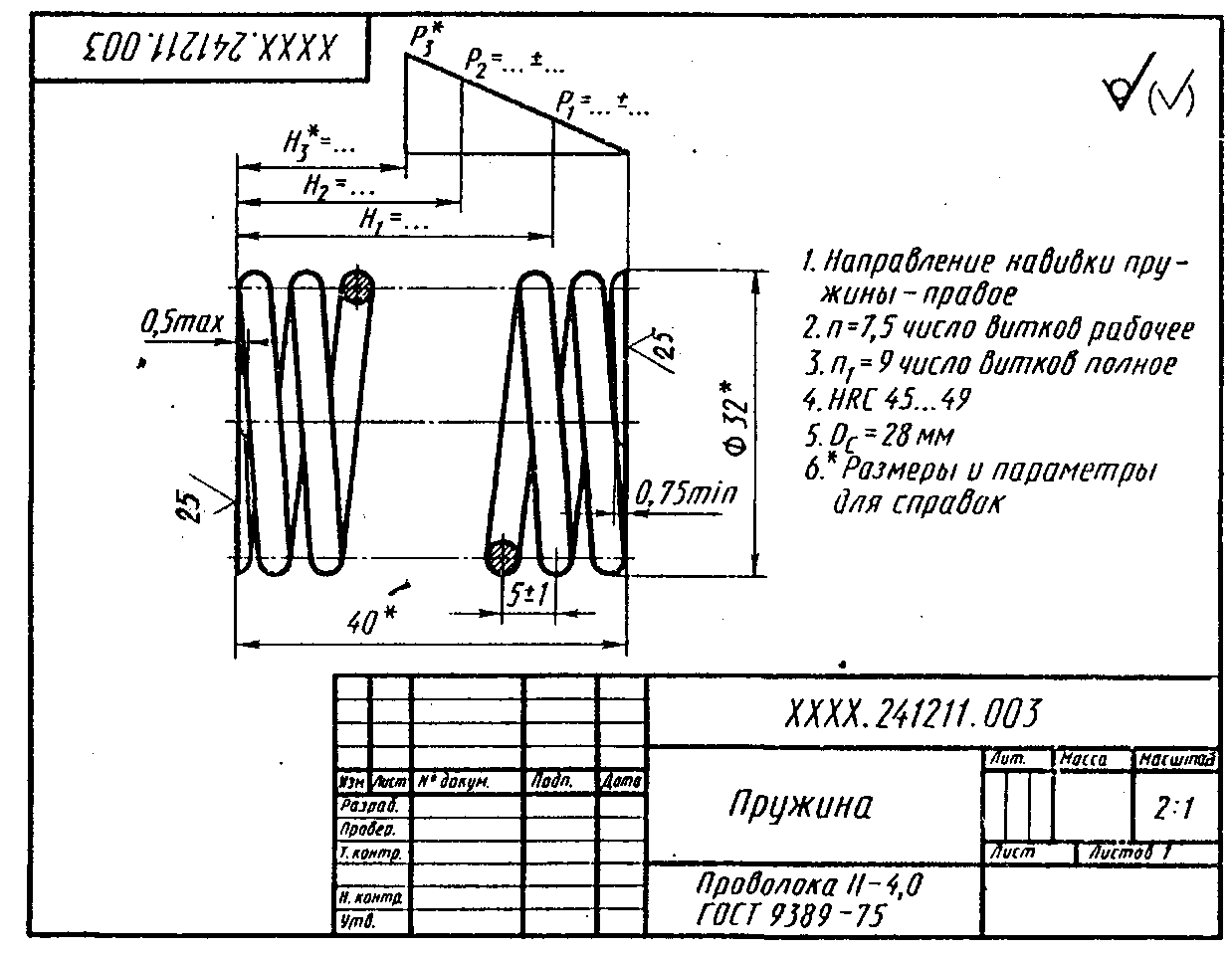

	ХХХХ.241211.003	Пружина		Проволока II – 4,0 ГОСТ 9389 -75
	ХХХХ.241211.004	Штуцер		Ст.3 ГОСТ 380 - 71
	ХХХХ.241211.005	Гайка накидная		Ст.3 ГОСТ 380 - 71
					ХХХХ.241211.000
Изм	Лист	№ докум	Подп.	Дата
Разраб.	Петров			Клапан обратный двойной	Лит	Лист	Листов
Пров.				у
				КузГТУ, МТ-201
Рис. 5.5

Рисунок 5.6

Рисунки 5.7, 5.8

Рисунки 5.9,5.10

Рисунок 5.11

ПРИЛОЖЕНИЕ

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ

РАЗМЕРЫ ПРОТОЧЕК ДЛЯ МЕТРИЧЕСКИХ РЕЗЬБ

Наружная резьба

ТАБЛИЦА1

шаг резь- бы	Тип 1	Тип2	d3
b	R	R1	b	R
0,5	1,6	0,5	0,3	-	-	d – 0,8
0,6	1,6	0,5	0,3	-	-	d – 0,9
0,7	2,0	0,5	0,3	-	-	d – 1,0
0,8	3,0	1,0	0,5	-	-	d – 1,2
1,0	3,0	1,0	0,5	3,6	2,0	d – 1,5
1,25	4,0	1,0	0,5	4,4	2,5	d – 1,8
1,5	4,0	1,0	0,5	4,6	2,5	d - 2,2
1,75	4,0	1,0	0,5	5,4	3,0	d – 2,5
2,0	5,0	1,6	0,5	5,6	3,0	d – 3,0
2,5	6,0	1,6	1,0	7,3	4,0	d – 3,5
3,0	6,0	1,6	1,0	7,6	4,0	d – 4,5
3,5	8,0	2,0	1,0	10,2	5,5	d – 5
4,0	8,0	2,0	1,0	10,3	5,5	d – 6
4,5	10,0	3,0	1,0	12,9	7,0	d – 6,5
5,0	10,0	3,0	1,0	13,1	7,0	d - 7

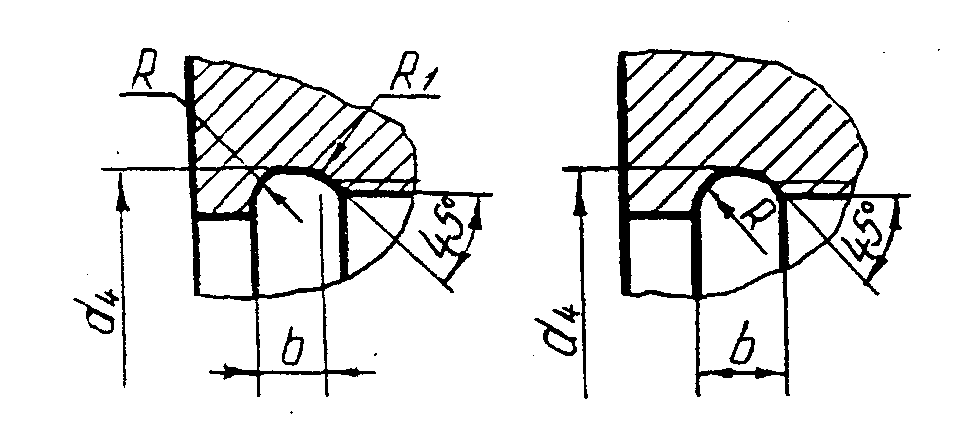

Внутренняя резьба

ТАБЛИЦА 2

Шаг резь- бы	Тип 1	Тип 2	d4
b	R	R1	b	R1
0,5	2,0	0,5	0,3	-	-	d + 0,3
0,75	3,0	1,0	0,5	-	-	d + 0,4
1,0	4,0	1,0	0,5	3,6	2,0	d + 0,5
1,25	5,0	1,6	0,5	4,5	2,5	d + 0,5
1,5	6,0	1,6	1,0	5,4	3,0	d + 0,7
1,75	7,0	1,6	1,0	6,2	3,5	d + 0,7
2,0	8,0	2,0	1,0	6,5	3,5	d + 1,0
2,5		3,0	1,0	8,9	5,0	d + 1,0
3,0		3,0	1,0	11,4	6,5	d + 1,2
3,5		3,0	1,0	13,1	7,5	d + 1,2
4,0		3,0	1,0	14,3	8,0	d + 1,5
4,5		3,0	1,0	16,6	9,5	d + 1,5
5,0		3,0	1,0	18,4	10,5	d + 1,8
5,5		3,0	1,0	18,7	10,5	d + 1,8
6,0		3,0	1,0	18,9	10,5	d + 2,0

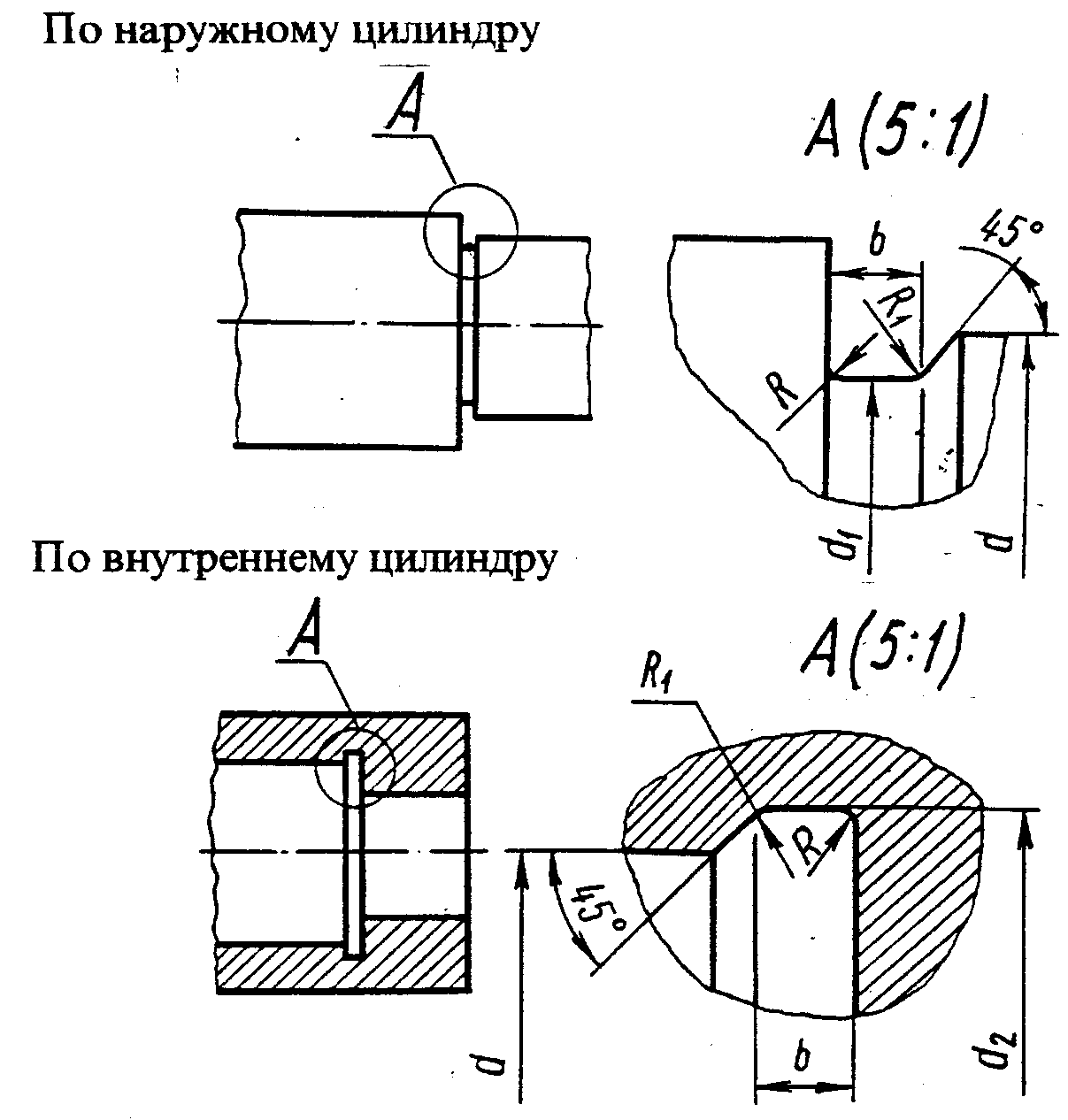

КАНАВКИ ДЛЯ ВЫХОДА ШЛИФОВАЛЬНОГО КРУГА

ТАБЛИЦА 3

d	d1	d2	b	R	R1
До 10	d – 0,3	d + 0,3		0,3	0,2
			1,6	0,5	0,3
				0,5	0,3
Св. 10 до 50	d – 0,5	d + 0,5		1,0	0,5
Св. 50 до 100	d - 1	d + 1		1,6	0,5
Св. 100				2,0
				3,0

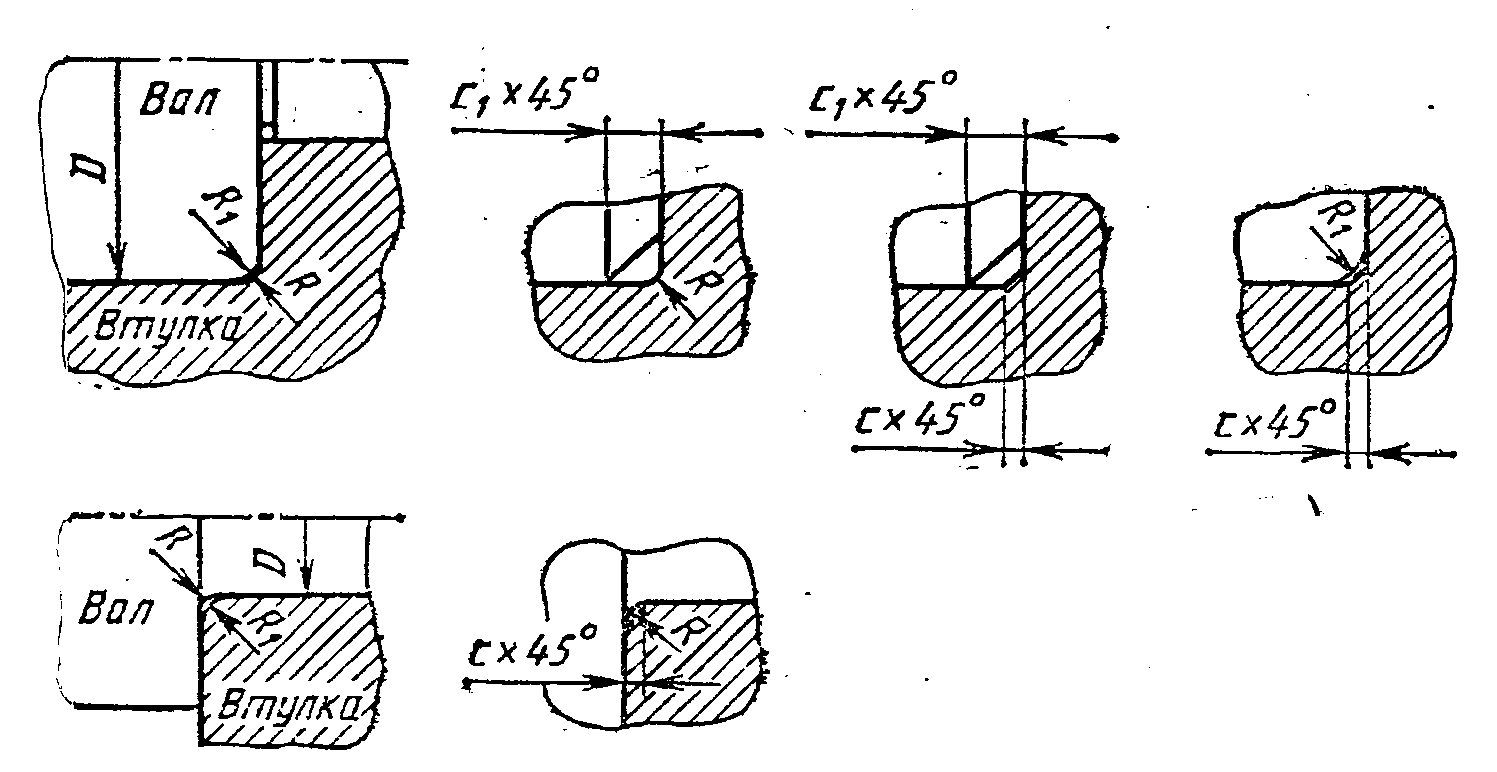

РЕКОМЕНДУЕМЫЕ РАДИУСЫ ЗАКРУГЛЕНИЙ И ФАСКИ ВАЛА И ВТУЛКИ, СОПРЯГАЕМЫХ ПО ДИАМЕТРУ D, мм.

ТАБЛИЦА 4

D	R; c	R1; c1	D	R; c	R1; c1
Св.3 до 6	0,4	0,6	Св. 68 до 100
Св. 6 до 10	0,6	1,0	Св.100 до 150
Св. 10 до 18	1,0	1,6	Св. 150 до 200
Св. 18 до 28	1,6	2,0	Св. 200 до 250
Св. 28 до 46	2,0	2,5	Св. 250 до 300
Св. 46 до 68	2,5	3,0

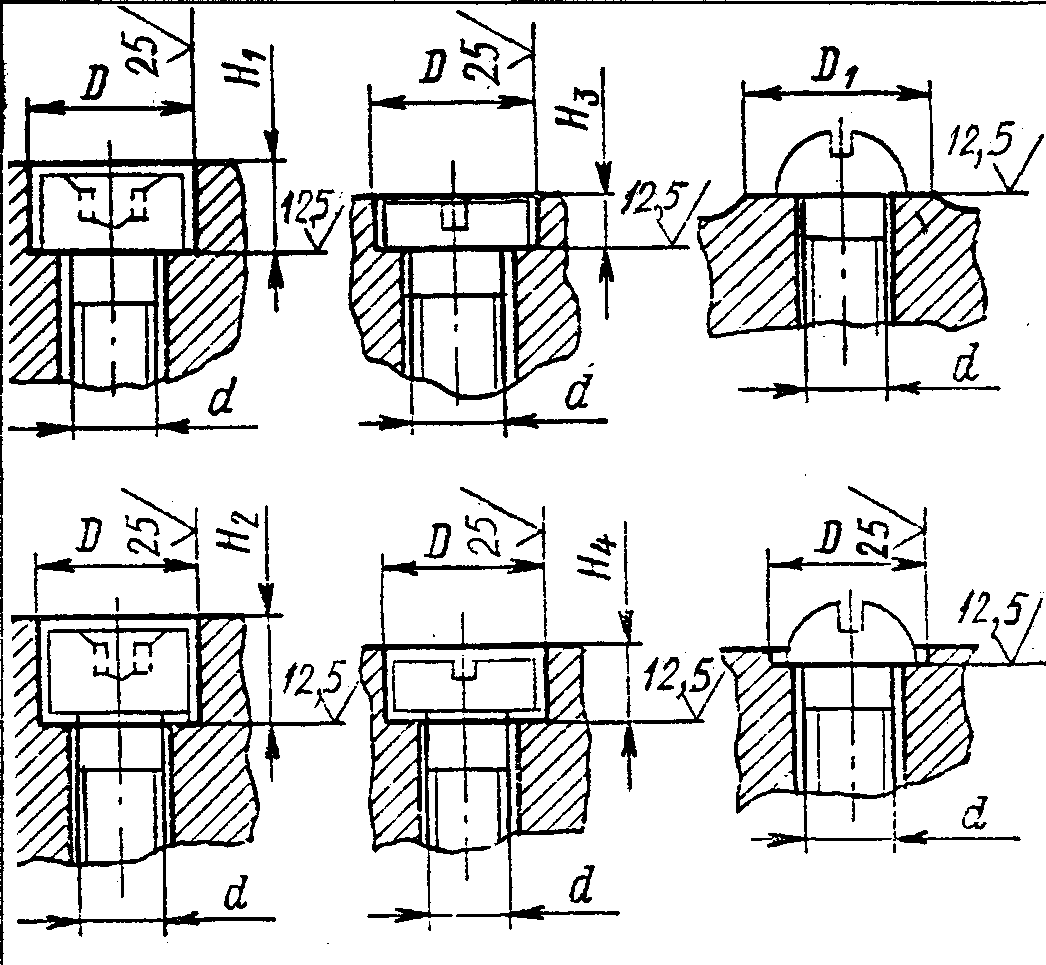

ПОВЕРХНОСТИ ОПОРНЫЕ ДЛЯ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ, мм.

ТАБЛИЦА 5

Номинальный диаметр резьбы или стержня   Диа метр   Резьбы   Или   Стержня   d	Под винты с цилиндрической головкой и шестигранным углублением под ключ, с полукруглой и цилиндрическими головками.	Под винты с потайной и полупотайной головками и шурупы
d	D	D1	H1	H2	H3	H4	D
1-й ряд	2-й ряд
	2,3	2,3	-	-	-	0,7	-	2,5
1,2	2,6	2,6	-	-	-	0,8	-	2,8
1,4	2,9	2,9	-	-	-		-	3,2
1,6	3,3	3,3	-	-	-	1,2	-	3,8
	4,3	4,3	-	-	-	1,4		4,6
2,5			-	-	-	1,7	2,5	5,6
	6,5	6,5	-	-	-			6,5
3,5	-	-	-	-	-	-	-	-
					5,5	2,8		8,3
						3,5		10,3
								12,3
							7,5	16,5
			-			-	-	-
			-			-	-	-
			-			-	-	-
			-			-	-	-
			-			-	-	-
			-			-	-	-
			-			-	-	-

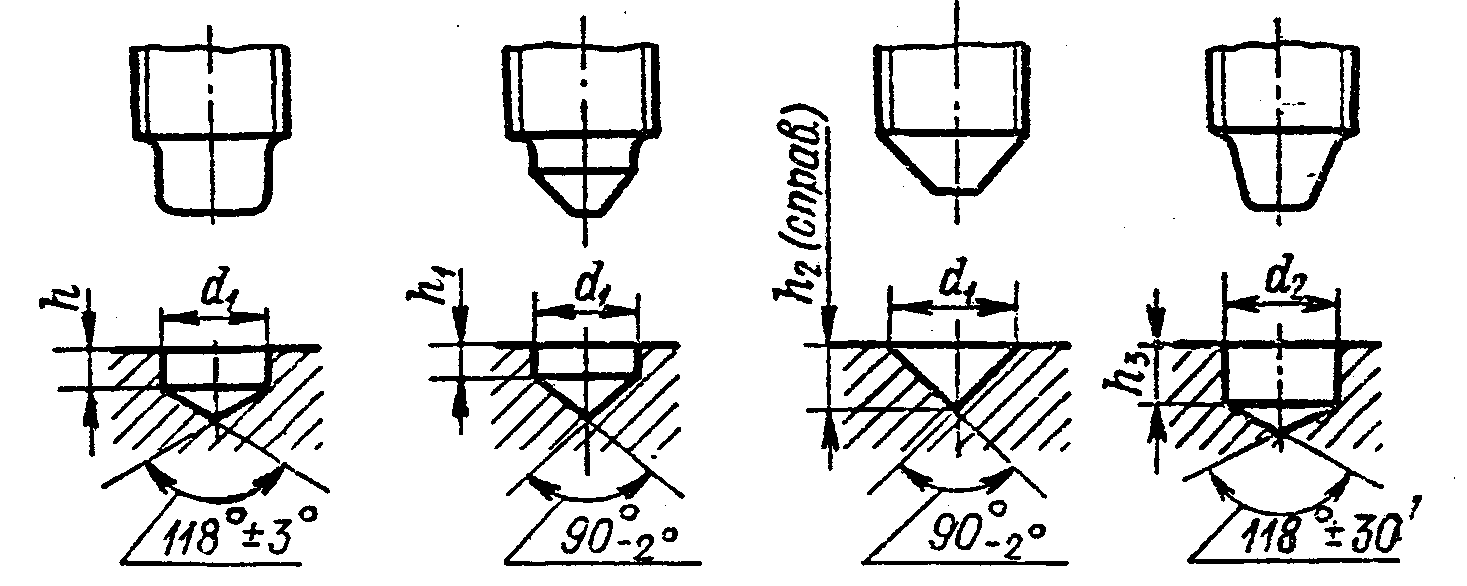

ОТВЕРСТИЯ ПОД УСТАНОВОЧНЫЕ ВИНТЫ, мм

ТАБЛИЦА 6

Диаметр резьбы винта	d1	d2	h	h1	h2	h3
2,5	1,7	-	1,0	-	0,8	-
	2,0	-	1,2	-	1,0	-
	2,5	-	1,6	-	1,2	-
	3,5		1,6	-	1,7
	4,5		2,0	1,0	2,2
		5,5	2,5	1,0	3,0
		6,4	3,0	1,2	3,5
		8,4	4,0	1,6	4,5
		-	4,0	2,0	6,0	-
		-	6,0	2,5	7,5	-
		-	6,0	2,5	9,0	-
