Логический элемент или исключающее-не

Логический элемент И-НЕ

Логический элемент 2-И-НЕ реализует логическую функцию или инвертированное И. Стандартное условное обозначение логического элемента 2-И-НЕ показано на рис.25, а. Заметим, что условное изображение элемента 2-И совпадает с условным изображением элемента 2-И-НЕ, за исключением небольшого кружка справа, указывающего на инвертирование.

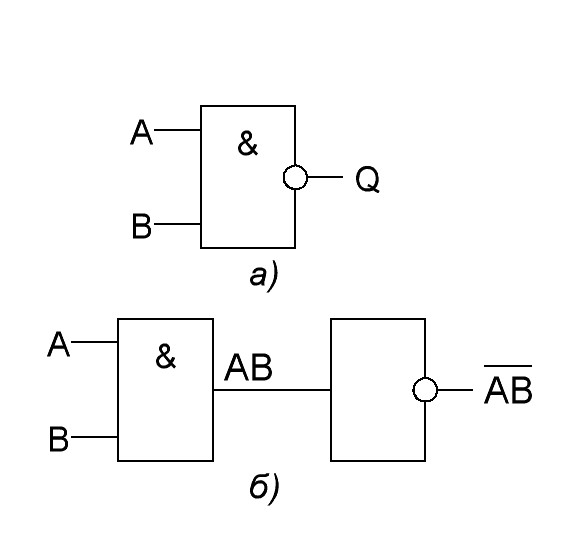

Рис.25. Логический элемент 2-И-НЕ: а –условное изображение элемента 2-И-НЕ; б –логическое выражение для выхода логического элемента 2-И-НЕ

На рис.25, б раздельно показаны логический элемент 2-И и инвертор, совместное использование которых обеспечивает логическую функцию 2-И-НЕ.

В табл.9 приведена таблица истинности для логического элемента 2-И-НЕ.

Таблица 9

В	А	Q

Таблицы истинности для элементов имеющих три и более входов получаются аналогичным образом и отличаются от приведенной лишь числом столбцов и строк.

Логический элемент ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ называют также элементом отрицания ИЛИ ИСКЛЮЧАЮЩЕГО. Это говорит о том, что для реализации функции ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ выход элемента ИЛИ ИСКЛЮЧАЮЩЕГО должен быть инвертирован, т.е. . Условное изображение логического элемента ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ показано на рис.26, а.

Рис.26. Логический элемент 2-ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ: а –условное изображение элемента 2-ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ; б –логическое выражение для выхода логического элемента 2-ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ

На рис.26, б раздельно показаны логический элемент 2-ИЛИ ИСКЛЮЧАЮЩЕЕ и инвертор, совместное использование которых обеспечивает логическую функцию 2-ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ.

В табл.10 приведена таблица истинности для логического элемента 2-ИЛИ ИСКЛЮЧАЮЩЕЕ-НЕ.

Таблица 10

В	А	Q
