Квазичастотное регулирование скорости двигателя

Схема рис.8.15 содержит блок квазичастотного управления БКЧУ, который с помощью схемы уп­равления СИФУ обеспечивает пери-оди-ческое подключение АД к источнику питания и его отключение. За счет изменения частоты и длительности интервалов включения и отключения АД мо­гут быть получены механические характеристики, позволяющие ре­гулировать скорость двигателя или его момент при пуске.

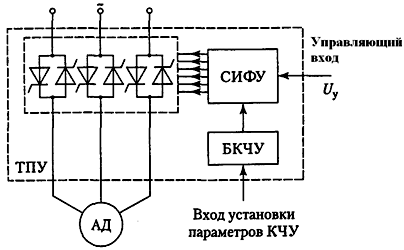

Рис.8.15. Схема асинхронного ЭП с квазичастотным управлением

Пример 8.2. Трехфазный четырехполюсный АД на напряжение U_л = 380В и частоту f = 50 Гц с обмотками, соединенными «в звезду», имеет следующие параметры Т-образной схемы замещения (см. рис. 7.10):r₁ = 1,01 Ом; r₂ = 0,69 Ом; x₁ = 1,3 Ом; х'₂ = 1,94 Ом; х₁₂ = 43,5 Ом.

Потерями холостого хода (XX) можно пренебречь. Нагрузочный момент, который пропорционален квадрату скорости, равен 43Нм при частоте вращения п = 1470 мин^-1. При условии, что двигатель работает с частотой вращения 1350 мин^-1, а регулирование осуществляется по схе-ме, приведенной на рис.8.14,а, определить: момент нагрузки, ток рото-раЦ, напряжение статора U_И, потребляемый двигателем ток, потребля-емую мощность, скольжение при максимальном токе, максимальный ток ротора, скорость при максимальном токе ротора, момент при мак-симальном токе.

Решение:

.

Поскольку по условию момент пропорционален квадрату скорости, то

,

ω w= 1470п/30 = 153,86 рад/с при М = 41 Н-м.

Тогда К_М = 41/153,86² = 1,73*10^-3 Н*м/(рад/с); ω w= 1350п/30 = 141,3 рад/с.

Определяем скольжение двигателя для этой скорости:

Момент двигателя при ωw = 141,3 рад/с:

М = К_Мωw² = 1,73-*10^‑3.141,3² = 34,54 Н-м.

Из уравнений (8.1)...(8.3) определяем ток ротора I₂’, пренебрегая потерями XX:

Фазное напряжение статора

Входное сопротивление схемы замещения АД определяется зависимостью

Находим cosφ = 0,714. Входная мощность:

Тогда

Скольжение, при котором ток ротора I₂’максимален, находится из выражения

Отсюда s = 1/3.

Подставив это значение в выражение для тока, получим максимальное значение тока ротора:

Частота вращения при максимальном токе

Используя уравнение (8.4), определим момент при максималь­ном токе:

(8.5)
