Схемотехника дешифраторов-мультиплексоров. Их применение. Дать характеристику мультиплексора К155 ИД4 и К155 ИД3

Дешифратор – функциональный узел, вырабатывающий сигнал только на одном из своих 2ⁿ выходах в зависимости от кода двоичного числа на n входах.

Дешифраторы широко используются в устройствах управления, где они формируют управляющий сигнал в соответствии с входным кодом, который воздействует на какое-либо исполнительное устройство.

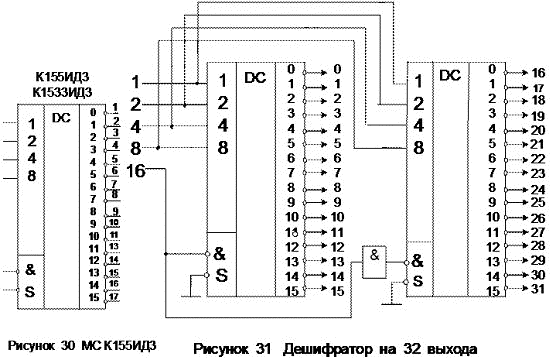

Микросхема ИД3 (рисунок 30) имеет четыре адресных входа с весовыми коэффициентами двоичного кода 1, 2, 4, 8, два инверсных входа стробирования S, объединённых по И, и 16 инверсных выходов 0–15. Если на обоих входах стробирования «лог. 0», то на том из выходов, номер которого соответствует десятичному эквиваленту входного кода, будет «лог. 0». Если хотя бы на одном из входов стробирования S «лог. 1», то независимо от состояния входов на всех выходах микросхемы формируется «лог. 1».

Демультиплексор — это функциональный узел, осуществляющий управляемую коммутацию информацию, поступающую по одному входу, на N выходов. Таким образом, демультиплексор реализует операцию, противоположную той, которую выполняет мультиплексор.

Для случая n=2 функционирование демультиплексора осуществляется в соответствии с таблицей истинности, приведённой на рисунке 36,а.

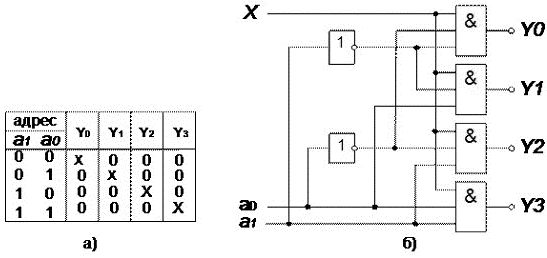

Рисунок 36 Таблица истинности — а)

Пример функциональной схемы 4-канального демультиплексора — б)

Сравнивая таблицы истинности и функциональные схемы демультиплексора и дешифратора, легко увидеть схожесть их функций. Если функция X=1 постоянно, то демультиплексор выполняет функции дешифратора. «Дешифраторы-демультиплексоры» могут выполнять функции и дешифратора и демультиплексора.

В качестве примера рассмотрим микросхему К155ИД4, 37,а. Это сдвоенный 4-канальный дешифратор-демультиплексор. Каждая секция имеет один информационный вход (D и Ē), один вход разрешения , четыре выхода и два общих адресных входа (a1, a0). Возможные способы включения и режимы работы показаны на рисунке 36,б.

Рис. К155ИД4

Наличие у МС прямого и инверсного информационных входов позволяет простым их объединением получить третий адресный разряд а2, а двух инверсных входов разрешения — общий вход разрешения дешифратора 3:8 или информационный вход демультиплексора 1:8.

Рассмотренную выше микросхему дешифратора К155ИД3 можно использовать в качестве демультиплексора с форматом 1:16. При этом входы разрешения дешифрации используются в качестве основного информационного входа X, а адресные входы и выходы используются по прямому назначению.
