Кодирование цифровых сигналов. Построение схем шифраторов. ИМС приоритетного шифратора К555 ИВ1

Схемотехника мультиплексоров. ИМС сдвоенного 4х канального мультиплексора К555 КП12 и его применение.

Мультиплексор — функциональный узел, который имеет n адресных входов, N=2ⁿ информационных входов, один выход и осуществляет управляемую коммутацию информации, поступающей по N входным линиям, на одну выходную линию. Коммутация определённой входной линии происходит в соответствии с двоичным адресным кодом a_{n -1},… a ₂, a ₁, a ₀.

Если адресный код имеет n разрядов, то можно осуществить N=2ⁿ комбинаций адресных сигналов, каждая из которых обеспечит подключение одной из N входных линий к выходной линии. Такой мультиплексор называют «из N в одну». При наличии избыточных комбинаций адресных сигналов можно спроектировать мультиплексор с любым числом входных линий N≤2ⁿ.

В простейшем случае при двухразрядном адресном коде (n=2) максимальное число входных адресных линий равно N=2ⁿ=4. Таблица истинности такого мультиплексора приведена на рисунке 33,а.

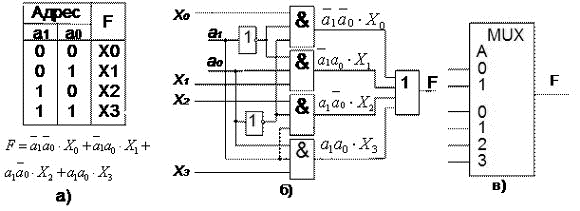

Рисунок 33 Мультиплексор 4:1 а) — Таблица истинности;

б) — Функциональная схема; в) — Условное графическое обозначение.

(Рисунок 33,б). Здесь адресными (управляющими) входами являются а ₁, а ₀, а информационными — Х0, Х1, Х2, Х3.

Шифратор (кодер) — это функциональный узел, предназначенный для преобразования поступающих на его входы управляющих сигналов (команд) в n-разрядный двоичный код. В частности, такими сигналами или командами могут быть десятичные числа, например, номер команды, который с помощью шифратора преобразуется в двоичный код.

Рисунок 27 Таблица кодов 3-разрядного шифратора а),

его функциональная схема б) и УГО в).

В общем случае, при использовании двоичного кода, можно закодировать 2ⁿ входных сигналов. В рассмотренной выше схеме выходной код «000» будет присутствовать на выходе при подаче сигнала на вход X0 и в случае, если входной сигнал вообще не подаётся ни на один из входов. Для однозначной идентификации сигнала X0 в интегральных схемах формируется ещё один выходной сигнал — признак подачи входного сигнала.

На рисунке 28 приведено УГО схемы 3-х разрядного приоритетного шифратора на 8 входов.

Рисунок. 3-разрядный приоритетный шифратор К555ИВ1 а)

При подаче сигнала на любой из входов, устанавливается G=1, P=0, а на цифровых выходах — двоичный код номера входа, на который подан входной сигнал. Если сигнал подан одновременно на два или несколько входов, то на выходе установится код входа с большим номером. Отсюда название шифратора «приоритетный».
