Порядок виконання проектувального розрахунку при згинанні

1.З умови міцності по нормальним напруженням визначаємо осьовий момент опору поперечного перерізу, тобто , та проектуємо переріз.

2.Перевіряємо переріз по дотичним напруженням. Якщо , то розрахунок закінчений. Якщо (перевищення більш 5%), то розміри перерізу визначаються з умови міцності по дотичним напруженням. По нормальним напруженням перевіряти немає необхідності, тому що його розміри будуть більше початкового.

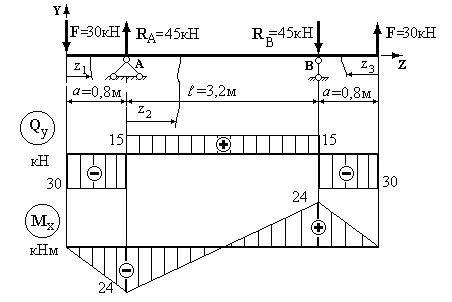

Приклад 1. Для даної схеми навантаження балки (рис.7.8) визначити розміри двотаврового поперечного перерізу, якщо допустиме нормальне напруження МПа, дотичне - [t]=75 МПа.

Визначаємо реакції:

кН; кН.

Перевірка: .

1.Розбиваємо балку на три ділянки, записуємо для поточного перерізу на кожній ділянці вирази (функції) і :

кН; ;

кН; ;

кН; .

Обчислюємо і в характерних перерізах та будуємо епюри.

Рис.7.8.

2. З умови міцності по нормальним напруженням (де ) - небезпечний переріз на опорах; з умови міцності по дотичним напруженням (де ) рівнонебезпечним є будь-який переріз на консолях. Таким чином, =24 кНм; =30 кН.

3. З умови міцності по нормальним напруженням визначаємо момент опору: м³ = 160 см ³.

По таблицях ДСТ вибираємо двотавр №18а см³, що незначно менше розрахункового значення.

Інші необхідні для розрахунку параметри: см², см⁴ = 1430×10^-8 м⁴;

мм = 5,1×10^-3 м, = 89,8×10^-6 м³.

Перевіряємо переріз по дотичним напруженням:

Н/м² = 36,9 МПа < [t], умова міцності виконується і розрахунок закінчений.

Приклад 2. Для даної схеми навантаження дерев'яної балки перекриття (рис.7.9) визначити розміри прямокутного перерізу, якщо відношення сторін , допустиме нормальне напруження МПа, дотичне МПа. Так як навантаження симетричне, опорні реакції однакові і дорівнюють половині зовнішнього навантаження, тобто кН.

1. Визначаємо поперечні сили та згинальні моменти по ділянкам.

1-а ділянка: Þ кН; .

2-а ділянка: Þ ;

кНм.

3-я ділянка: Þ кН; .

Рис.7.9.

По отриманим даним будуємо епюри і . З умови міцності по дотичним напруженням рівнонебезпечним є будь-який переріз на консолях, а з умови міцності по нормальним напруженням рівнонебезпечним є будь-який переріз на прольоті балки.

2. З умови міцності по нормальним напруженням осьовий момент опору:

м³ = 400 см³; см³,

відкіля: см, см, см².

3. Максимальне дотичне напруження для прямокутного перерізу: Н/м² = 4,22 МПа > [t]=2,5МПа, умова міцності не виконується.

Визначаємо розміри поперечного перерізу з умови міцності по дотичним напруженням: , відкіля знаходимо площу поперечного перерізу: м²=240см² Площа см², відкіля ширина перерізу: см, а висота см.

З умови міцності по дотичним напруженням розміри поперечного перерізу більше, ніж з умови міцності по нормальним напруженням.
