Пример решения задачи 3.4

Условие

Однородный каток В весом Q и радиусом R соединен гибкой нерастяжимой и невесомой нитью с грузом А весом Р (см. рис. 3.8).

Таблица 3.4.

Цифра шифра	1-я цифра шифра	2-я цифра шифра	3-я цифра шифра
r, см	S, м	M, Н м	Силы, кН	Номер схемы (рис. 12.5)	a, град	f
P	Q	F
		2,1		1,1	3,1	8,1+0,5S			0,06
		2,2		1,2	3,2	8,2+0,4S			0,07
		2,3		1,3	3,3	8,3+0,3S			0,08
		2,4		1,4	3,4	8,4+0,2S			0,09
		2,5		1,5	3,5	8,5+0,1S			0,10
		2,6		1,6	3,6	8,6+0,5S			0,06
		2,7		1,7	3,7	8,7+0,4S			0,07
		2,8		1,8	3,8	8,8+0,3S			0,08
		2,9		1,9	3,9	8,9+0,2S			0,09
		3,0		2,0	4,0	9,0+0,1S			0,10

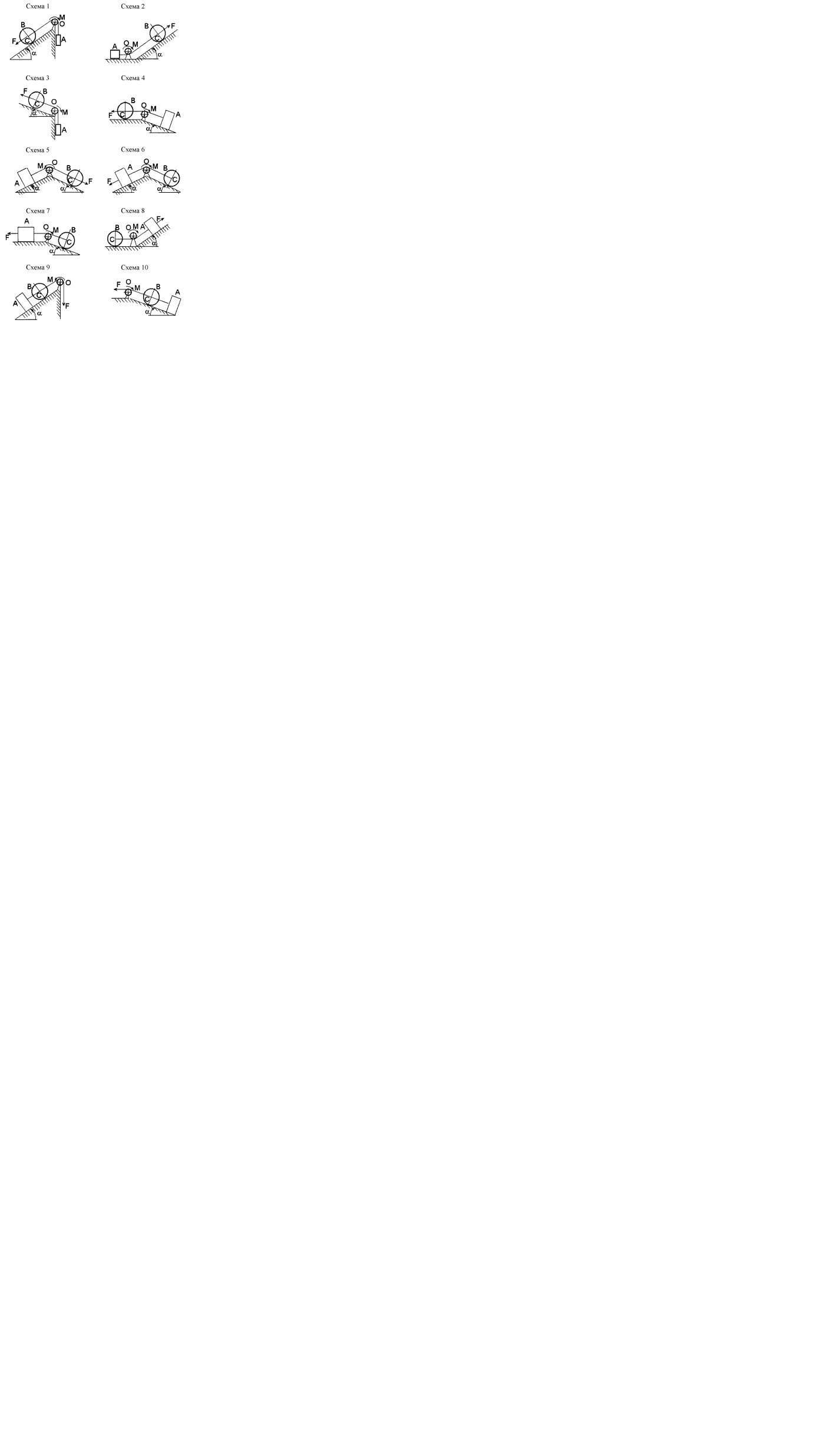

Рис. 3.8. Схемы к задаче 3.4

Нить переброшена через невесомый блок О радиусом r. К оси С катка (см. рис.3.8, схемы 1–5) или к грузу А (см. рис.3.8, схемы 6–8) или к свободному концу нити (см. рис.3.8, схемы 9,10) приложена сила F, линейно зависящая от величины перемещения S. Каток катится без скольжения; коэффициент трения скольжения груза о плоскость равен f, момент сил сопротивления в подшипнике блока – М. Определить скорость груза А, когда он переместится на величину S. В начальный момент система находилась в покое.

Условие. Однородный каток В весом Q=4 кН и радиусом R и груз А весом Р=2 кН, соединенные гибкой нерастяжимой и невесомой нитью, помещены на шероховатую поверхность, наклоненную к горизонту под углом a=30⁰ (рис. 3.9). Нить переброшена через невесомый блок О радиусом 30 см. К свободному концу нити приложена сила F, линейно зависящая от величины перемещения s: F=9,0+0,15×s (кН). Каток катится без скольжения; коэффициент трения скольжения груза о плоскость f=0,1, момент сил сопротивления в подшипнике блока М=300 Н м. Определить скорость груза А, когда он переместится на величину s=3 м. В начальный момент система находилась в покое.

Рис. 3.9

Решение. Формула, выражающая теорему об изменении кинетической энергии механической системы в конечной (интегральной) форме, имеет вид

(1)

где T, T₀ – кинетическая энергия системы соответственно в конечный и начальный моменты времени;

– суммы работ соответственно всех внешних и внутренних сил, действующих в данной системе.

В рассматриваемой задаче система состоит из катка, груза, блока и нити. Система сил, действующих на систему, включает активные силы Q, P, F, реакции связей N_A, N_B, F_сц, F_тр, R_x, R_y и момент трения в блоке M.

Найдем сумму работ всех внешних сил системы на соответствующих перемещениях точек их приложения:

Работы сил N_А и N_B равны нулю, так как направления этих сил составляют прямой угол с направлениями перемещений точек их приложения. Работа силы сцепления F_сц и работы реакций R_x и R_у равны нулю, так как эти силы приложены к неподвижным точкам. Работы сил F, Р, Q, F_тр и пары сил с моментом М определим следующим образом:

После суммирования получим

. (2)

Рассматриваемая механическая система состоит из абсолютно твердых тел, соединенных идеальной нитью. Для таких систем с идеальными связями сумма работ всех внутренних сил равна нулю

. (3)

Рассчитаем кинетическую энергию системы в начальном и конечном положениях.

По условию задачи система в начальный момент находилась в покое, следовательно, ее кинетическая энергия в этот момент равна нулю T₀=0.

Кинетическая энергия груза А, движущегося поступательно, равна

,

где – масса груза А; – скорость груза.

Кинетическая энергия катка В, совершающего плоское движение, равна

,

где – масса катка В;

v_C – скорость центра масс С катка, ;

– момент инерции катка относительно оси, проходящей через его центр масс;

w_В – угловая скорость катка, .

Кинетическая энергия системы равна сумме кинетических энергий всех тел, входящих в нее:

(4)

Подставляя выражения (2) – (4) в формулу (1), выражающую теорему об изменении кинетической энергии системы, получим

,

откуда искомая скорость груза А, в момент, когда он переместится на расстояние 3 м, равна

Список литературы

Основная литература

1. Тарг С.М. Краткий курс теоретической механики: Учеб. для втузов / 19-е изд., стер.- М.: Высш.шк., 2009.- 416 с.: ил.

2. Мещерский И.В. Задачи по теоретической механике: Учебное пособие, 50-е изд., стер. / Под ред. В.А. Пальмова, Д.Р. Меркина.- СПб.: Издательство «Лань», 2010.-448 с.: ил.

Дополнительная литература

1. Бать М.И., Джанелидзе Г.Ю., Кельзон А.С. Теоретическая механика в примерах и задачах: Учеб. пособ. – М.: Политехника, 1995 – 670с.

2. Бутенин Н.В., Лунц Я.П., Меркин Д.Р. Курс теоретической механики. – М., 1985. Т. 1,2.

3. Гернет М.М. Курс теоретической механики: Учеб. для вузов. – М.: Высш. шк., 1987. - 344 с.

4. Голубев Ю.Ф. Основы теоретической механики: Учеб. для вузов. – М.: Изд-во МГУ, 1992. - 524 с.

5. Попов М.В. Теоретическая механика: Краткий курс: Учеб. для вузов. – М.: Наука, 1986. – 336 с.

6. Сборник задач по теоретической механике: Учеб. пособие для студентов вузов / Будник Ф.Г., Зингерман Ю.М., Зеленский Е.И.; под ре. Кельзона А.С. – Высш. шк., 1987. – 176 с.

7. Никитин Е.М. Теоретическая механика для техникумов.- 12-е изд., испр.- М.: Наука. Гл.ред.физ.-мат.лит., 1988.- 336 с.
