Шатуна нанесите на нее номер

Снятие

Крышка шатуна

ШАТУННО-ПОРШНЕВАЯ ГРУППА

Проверка

Перепускной клапан (модели с масляным радиатором)

1. Следите за тем, чтобы клапан двигался плавно.

2. Убедиться в том, что размер "L" при нормальной температуре и влаж­ности воздуха соответствует задан­ному параметру: 34,5 мм.

Рис.ЗБ.62. Проверка перепускного клапана.

3. При погружении в масло с тем­пературой от 100°С размер "L" должен соответствовать заданному парамет­ру клапана: 40 мм или больше (см. рис.ЗБ.62).

ЗБ. Дизельный двигатель 4D65 1.8 л 1988-1993 гг.

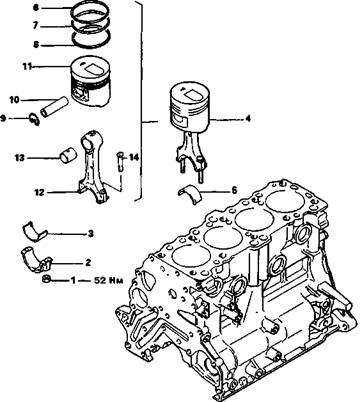

Рис.ЗБ.63. Шатунно-поршневая группа:

1. Гайка, 2. Крышка шатуна,

3. Нижний вкладыш шатунного подшипника,

4. Поршень и шатун (в сборке),

5. Верхний вкладыш шатунного

подшипника, 6. Верхнее компрессионное

кольцо, 7. Нижнее компрессионное

кольцо, 8. Маслосъемное кольцо,

9. Стопорное кольцо поршневого пальца,

10. Поршневой палец, 11. Поршень,

12. Шатун, 13. Втулка,

14. Болт крышки шатуна.

1. Отметьте на основании стержня шатуна номер цилиндра, чтобы потом крышку шатуна можно было устано­вить в первоначальное положение (см. рис.ЗБ.64).

Рис.ЗБ.64. Перед снятием крышки
