Обработка индикаторной диаграммы




Силовой расчет.

Основной задачей силового расчета является определение реакций в кинематических парах механизма и внешней уравновешивающей силы (уравновешивающего момента), являющейся реактивной нагрузкой со стороны отсоединенной части машинного агрегата.

В основу силового расчета положен принцип Даламбера, позволяющий при приложении к звеньям инерционной нагрузки записать уравнения движения в форме уравнений равновесия. При этом рассматриваются статически определимые кинематические цепи (группы Ассура) и механизм I класса, т.е. звено кривошипа.

Индикаторная диаграмма самоходной тележки представляет собой зависимость движущих сил от перемещения ползуна P = f (S) (рис. 2).

Для определения значения движущих сил для всех рассматриваемых положений механизма, необходимо произвести графическую обработку индикаторной диаграммы. Давление Pi (МПа) на поршень в i -том положении определим путем измерения соответствующей ординаты y в мм на диаграмме с учетом масштабного коэффициента давлений mp =0.02083МПа/мм, подсчитанного в п. 2.2.

Pi=mp×yi. (34)

Движущая сила, действующая на поршень Fдi, Н будет равна:

Fдi= Pi×p×D2/4, (35)

где D – диаметр поршня, м.

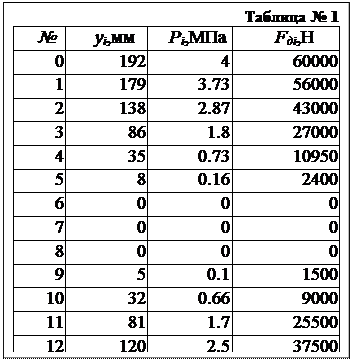

Результаты расчета сведены в таблицу №2. Знак (-) показывает, что сила направлена вниз.

По результатам таблицы №2 строим диаграмму движущих сил F д= F д(j) в масштабе mF =600 Н/мм.

3.2. Силовой расчёт группы Ассура второго класса.

Для выполнения силового расчёта необходимо знать значение сил, действу- ющих на звенья механизма: силы тяжести, движущие силы и силы инерции этих звеньев.

Силовой расчёт будем вести для десятого положения кривошипно-ползунного механизма.

От механизма, начиная с исполнительного звена (ползуна), отсоединяется группа Ассура, а точки разрыва этой группы заменяются реакциями.
