Редактирование диаграмм. Рис. 5.6. Диаграмма, созданная Мастером

Рис. 5.6. Диаграмма, созданная Мастером.

Созданная Мастером диаграмма может иметь неприглядный вид, как это видно на рис. 5.6. В данном случае она просто слишком мала, чтобы в ней верно разместились все надписи. Расположена диаграмма также не на месте – перекрывает нашу таблицу.

Изменить размеры диаграммы несложно: надо лишь подвести указатель мыши к одному из восьми зачернённых прямоугольников на рамке вокруг диаграммы. При попадании на прямоугольник указатель мыши приобретёт форму двунаправленной стрелки: «. В этот момент надо нажать на левую кнопку мыши и тащить прямоугольник в нужную сторону, увеличивая или уменьшая размеры диаграммы. Прямоугольники, расположенные в середине линий рамки служат для изменения ширины либо высоты диаграммы. Прямоугольники по углам рамки (см. рис. 5.6) позволяют изменять сразу оба размера.

Переместить диаграмму также несложно: наведите курсор мыши на диаграмму поближе к внешней рамке, он примет такой вид:õ, нажмите левую кнопку и, не отпуская её, перетащите диаграмму в нужное место.

Щелчком вне рамки вокруг диаграммы с неё снимается выделение, при этом чёрные прямоугольнички вокруг рамки исчезнут. Готовая диаграмма показана на рис. 5.7.

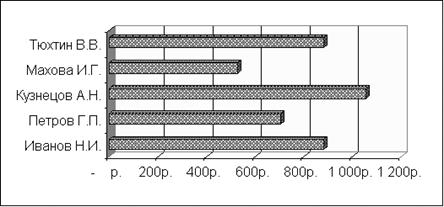

Рис. 5.7. Диаграмма, созданная Мастером, после редактирования.

К редактированию диаграммы можно возвращаться неоднократно. Кроме указанных здесь действий: изменения размеров диаграммы и перетаскивания её в пределах листа можно изменять вид и размер шрифтов всех надписей, цвета деталей изображения диаграммы. Для этого дважды щёлкните по интересующей Вас части диаграммы. Подробности – в Помощи (пункт Справка в главном меню) или более серьёзной литературе по Excel [1,5,7-9].
