Расчет на прочность деталей при срезе

В некоторых конструкциях по отдельным сечениям действуют значительные касательные напряже­ния. В этих же сечениях, как правило, действуют и нормальные напряжения, а потому они не являются площадками чистого сдвига. Однако если нормальные напряжения в них значительно меньше касатель­ных, то в приближенных расчётах учитываются лишь касательные напряжения, а указанные сечения при этом рассматриваются как площадки чистого сдвига.

Рассмотрим заклёпочное соединение на примере стыка элемента конструкции (с сечением, состоя­щим из двух уголков), растянутого силами Р( рис. 1.13).

Касательные напряжения в заклёпках по плоскостям среза определяются по формуле

где d - диаметр стержней заклёпок; п - число заклёпок; т - число плоскостей среза заклёпки. В случае, показанном на рис. 1.21, n = 2, m = 2.

Найденное значение должно удовлетворять условию прочности

,

где [τ] - допускаемое касательное напряжение. Для большинства материалов допускаемое касательное напряжение составляет от 60 до 80 % допускаемого растягивающего напряжения.

Аналогично рассчитываются сварные соединения (рис. 1.14).

Рис. 1.13. Заклёпочное соединение.

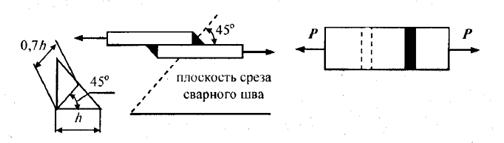

Рис. 1.14. Сдвиг при сварном соединении.

где - длина шва.

где [τ_ш] - допускаемые напряжения для шва в зависимости от типа электродов (50...70 % от допускае­мых напряжений на растяжение свариваемого металла).
